제품 상세 정보:
|
이름: | 유리제 절단기 | 차원(l*w*h): | 5000mm*2000mm**850mm |
---|---|---|---|
힘: | 3KW | 중량: | 250Kg |
총 힘: | 380V 50Hz | 보증: | 1년이요 |
속도 전: | 0-25m/min | 색: | 오피내셔널 고객 |
하이 라이트: | PLC 제어기 자동 유리 절단 테이블,210m/min 자동 유리 절단 테이블,210m/min 테이블 탑 글래스 커터 |

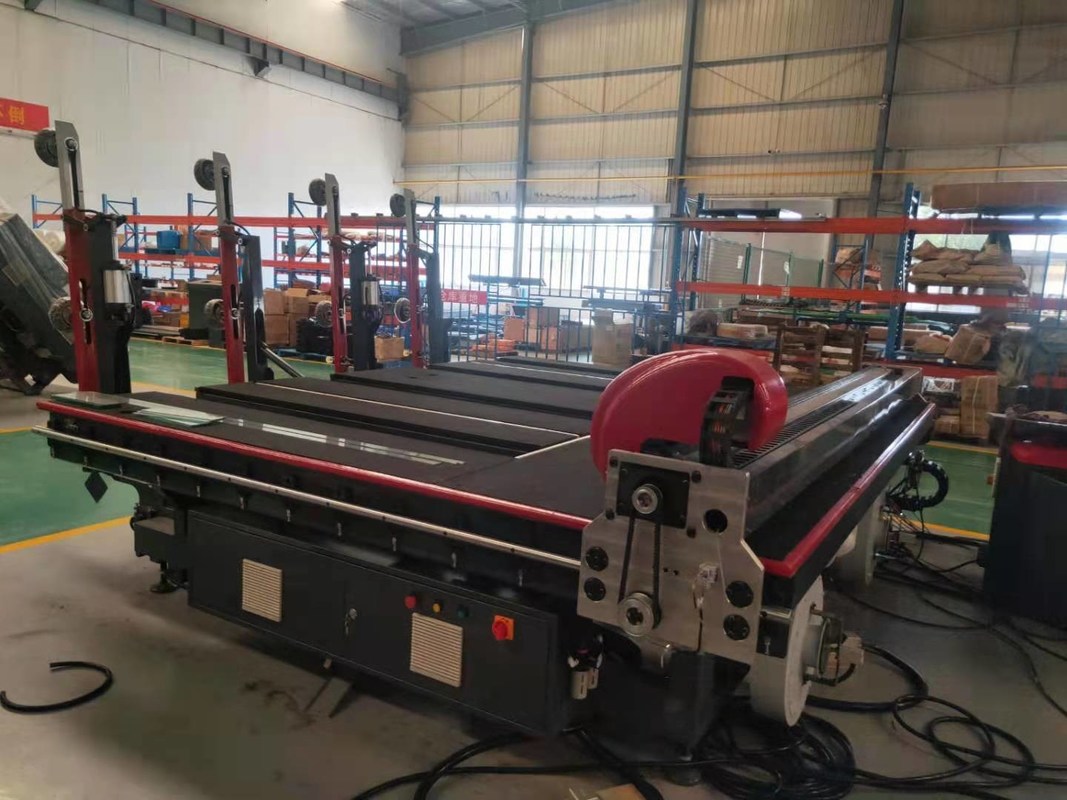

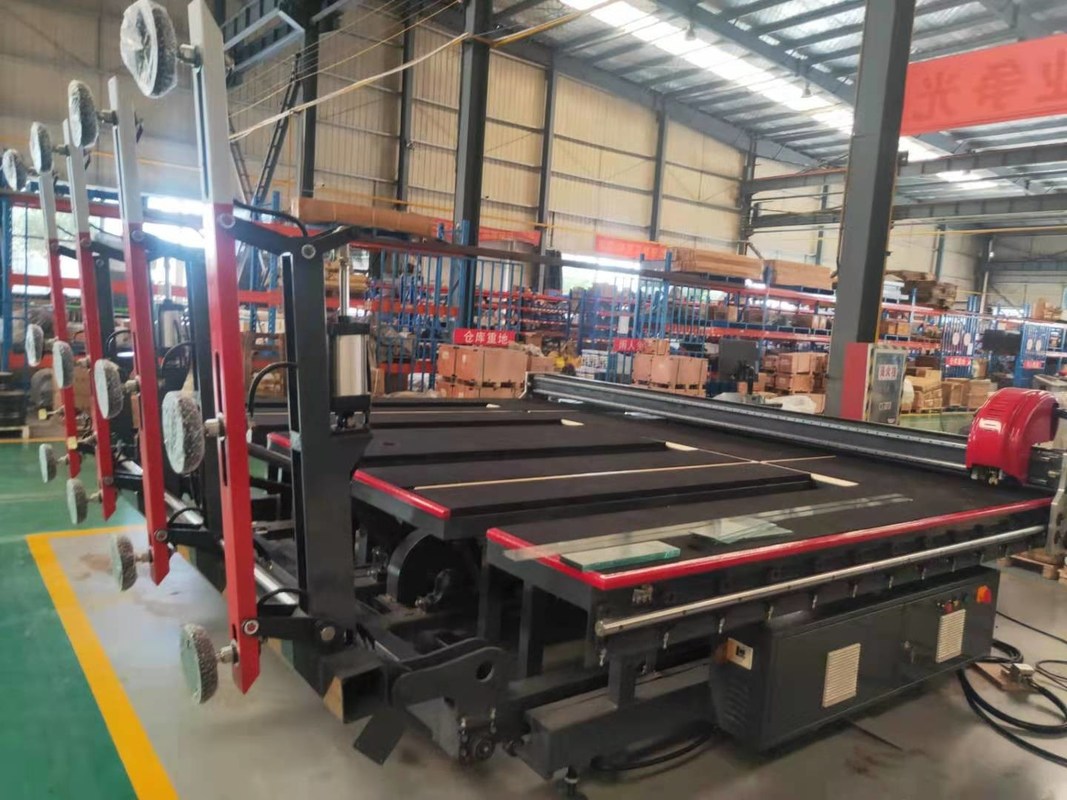

판매 중 창문 제조업을 위한 CNC 유리 절단기 / 유리 절단 테이블
자동 유리 절단 라인에 대한 간략한 소개
프로젝트의 종합 기획 : CNC 자동 유리 절단 라인은 자동 로딩 테이블, 자동절단 테이블과 공기 부유 브레이킹 테이블로 구성됩니다. 자동 유리 절단 라인은 주로 평평한 유리의 처리에서 사용됩니다, 빨리 그리고 정확하게 어느 것이 시트를 로딩하고 일직선으로 배열된, 특별 모양 글라스와 공기 부유 기계적인 절단 시트를 줄일 수 있습니까.워크플로우는 다음과 같습니다 : 적재대는 취하는 진공 흡입 컵을 통하여, 기계적 전환을 사용하고 적재대에 착륙했습니다. 글라스는 적재대 위의 롤러와 절단 테이블 위의 컨베이어 벨트를 통하여 절단 테이블에 운반됩니다.절단기의 커팅빔 위의 커퍼 홀더는 서보 모터에 의해 X 방향과 Y 방향으로 고속으로 이동하기 위해 커터를 운전합니다. 도구의 접선 궤적을 제어하기 위해 Z축 모터 회전을 사용하기. 동시에, 커터 압력과 깊이의 커터는 아날로그양에 의해 제어되고 4 감원이 잘리기 위해 동시에 운영됩니다. 절단이 완성될 때, 유리 시트는 컨베이어 벨트와 브레이킹 테이블에 의해 형성된 공기 쿠션을 돌파하기 위한 공기 부유 제동 테이블에 보내집니다.
기계적 구조 :
플립 스프로켓 체인 : 고 정밀도 위아르-레지스팅은 보강했습니다 ;
전달 롤러 : PU 재료 ;
진공 흡입 컵 : 니트릴 고무 소재 (두배 흡착 구조) ;
플립 환원제 : 방페이리 / 즈호칭옌
X와 Y 이스스 환원제 : 방페이리 / 즈호칭옌
전달 환원제 :방페이리 / 즈호칭옌
서커 상승 환원제 :산카이 / 즈호칭옌
진공 펌프 :지우스인
전기 제품 구성 :
1. PLC 제어기 :델타 ;
2. 주파수 변환기 :델타 ;
3. 감동적 스크린 :델타 ;
4. 콘택터 스위치 :쉐나이더 ;
5. 회로 차단기 : 크힌트 ;,
6. 스위치 전원 : 델타 ;
7. 제어변압기 : 크힌트 ;,
8. 주요 전자기 밸브 : 아이르타크 ;
9. 광전 스위치 :광츄안 / 푸루이드 / 아오통마이크 ;
10. 근접 스위치 :광츄안 / 푸루이드 / 아오통마이크.
