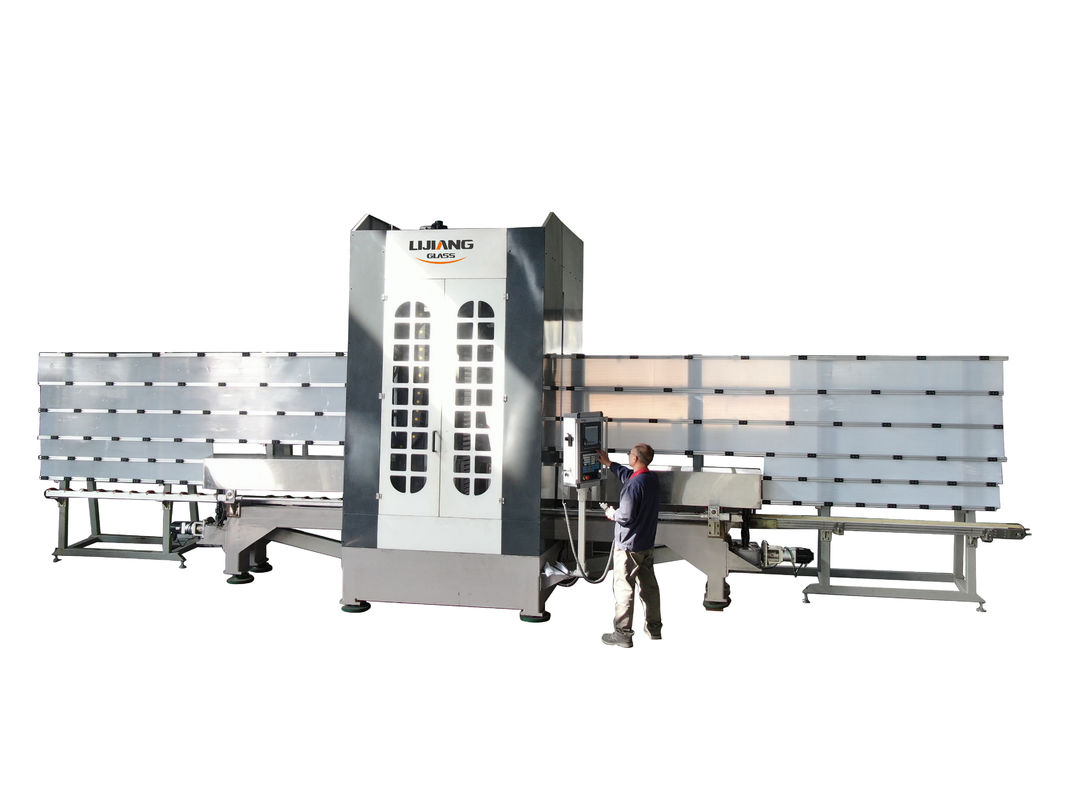

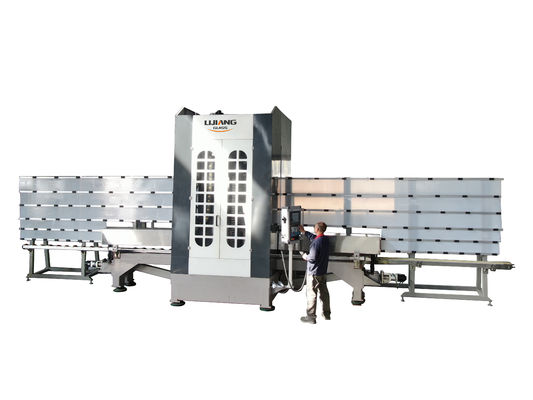

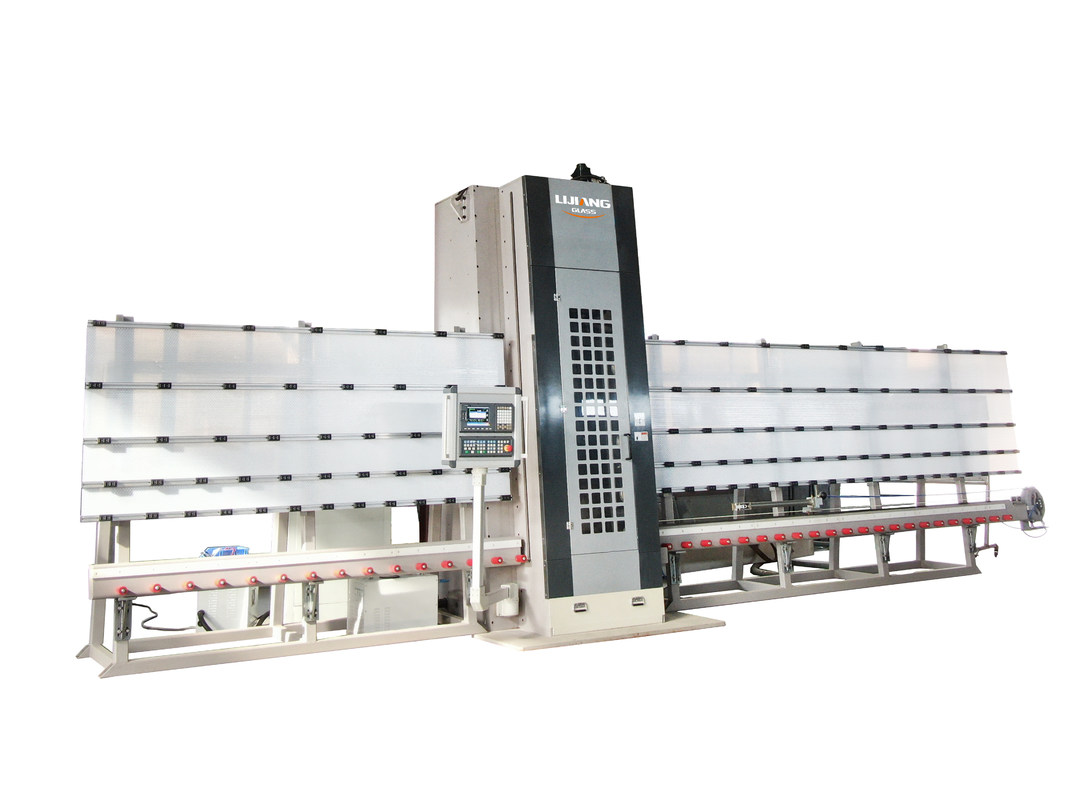

CNC 수직 굴착 및 프레싱 기계

1,설명:

LIJIANG GLASS 고기술의 CNC 유리 굴착 및 밀링 기계. 그것은 짧은 시간에 완벽하게 복잡한 작업을 수행 할 수 있습니다.그리고 가공 된 잎은 가장 적은 투자로 CNC 기계를 얻기 위해 실현 된 높은 수준입니다.

수직 CNC 작업 센터는 각 축의 동적 관리를 달성하고 속도 정밀 조절을 위해 수치 조작 및 제어 시스템을 적용합니다.그래서 모양은 정밀하고 가공 된 시트는 고품질입니다그것은 단순하고 복잡한 도면을 처리하는 CNC 수직 굴착 및 프레싱 기계입니다. 가장 진보 된 기술에 의해 특징입니다. 그것은 가공 정밀도에 대한 요구에 대한 해결책입니다.높은 속도와 쉬운 작동.

기계는 자동으로 복잡한 굴착 및 밀링 기능을 처리 할 수 있습니다.기계는 드릴에 준비된 프로그램을 실행하기 시작합니다, 밀링 등

제어 시스템의 유연성은 다양한 제품의 요구 사항을 충족 할 수 있습니다, 모든 작업은 자동으로 완료됩니다. 이 기계는 구조 유리 (프레임리스 문,유리 커튼 벽 등() 그 기능은 다음을 포함합니다:

• 뚫기
• 밀링

2,구조

수직 유리 작업 기계; 모든 주요 부분은 보호로 덮여 있습니다. 구조는 기계를 로드하고 풀기 편리하며 더 적은 공간을 차지합니다.그것은 또한 장애를 줄이고 쉽게 유리 장을 처리 할 수 있습니다, 또는 냉각수 시스템보다 더 유리합니다.

3소프트웨어

BAINENG 소프트웨어는 우리의 IT 팀에 의해 개발되었습니다. 그것은 시스템에서 일반적인 패턴을 가지고 있습니다. 그래서 당신은 단지 매개 변수를 입력해야하고 최고의 경로가 자동으로 생성됩니다.

Baineng 소프트웨어는 배우기 쉽고 작동하기 쉽습니다. 당신은 Baineng 소프트웨어에 CAD2000.dxf를 전송해야 합니다. 그러면 자동으로 코드를 생성 할 수 있습니다.

작동 과정:

파일 수입→줄을 선택→변수를 설정→변수를 업데이트→코드를 생성

1) 윈도 시스템에서 Baineng CAM 소프트웨어를 설치하면 사용자가 CAD에 다양한 모양을 그릴 수 있습니다.

2) 일반적으로 사용되는 문을위한 개발 된 독점 MARCO 소프트웨어, 샤워 문, 오버 랭-도어, 바닥 힌지 등,처리 중에 올바른 크기를 채울 수 있으며 CAD 도면을 만들 필요가 없습니다.

3) 소량 주문에 대한 스캔 코드 인식 기능이 개발되었습니다.

4기능

이 기계는 평평한 유리에 구멍을 뚫고,밀러,부각,부각을 위해 사용될 수 있습니다. 따라서 구멍,부각 및 절단에 가장 좋은 솔루션입니다.

가공을 위한 몇 가지 도구:

유리 가공:

5신청서

이 기계는 프레임 없는 샤워문, 슬라이딩 문, 유리 커튼 벽 등 대량 생산에 적용될 수 있어 많은 노동과 비용을 절감할 수 있습니다.

6기계 부품

7. 기계장치 부품

8.기술 매개 변수

	机型모델	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	최대 유리 가공 크기 최대 유리 크기	3000*1500mm	3700*1200mm	3700*2000mm	4700*2000mm	4500*2500mm
	가장 작은 유리 가공 크기 유리 크기가 최소	1000*500mm	1000*500mm	1000*500mm	1000*500mm	1000*500mm
	주축 회전 속도 스핀드 속도	0-12000/분	0-12000/분	0-12000/분	0-12000/분	0-12000/분
	총전력 전체 전력	11KW	11KW	13KW	13KW	13KW
	주축 전력 스핀드 전력	5.5KW	5.5KW	7.5KW	7.5KW	7.5KW
	공기 압축 공기 압축	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	기계 무게 기계 무게	6000kg	6500kg	7000kg	7500kg	8000kg
	기계 크기 기계 크기	8700*1700*3300mm	9400*1900*3000mm	9400*1900*3800mm	10400*1900*3800mm	10200*1900*4300mm
	유리 두께 유리 두께	4~30MM	4~30mm	4~30mm	4~30mm	4~30mm
	전기 표준 전기 표준	380V/50HZ	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 축 수	3AXIS	3축	3Aixs	3축	3Aixs

9훈련 및 설치를 준비

1) 크기 300 * 300 * 5mm의 8pcs 강철판을 준비합니다.

기계의.

2) 압축 공기 0.7-0.8MPA 또는 대기 압축기를 준비하십시오.

3) 10mm 지름의 공기 파이프 ((장도는 설치 공간에 따라).

4) 전원 회로:3*62 & 2*42 ((장도는 설치 공간에 따라)

5) 독립적인 전원 제어 단속기 ((3P45A)

6) 10-20tons 잭 리프팅 ((기기의 수준을 조정).

7) 32비트 컴퓨터와 함께 윈도우7

10상세한 원칙

1) 설치 후 1 년 동안 무료 보증

2) 구매자는 왕복 항공권, 호텔, 음식 및 지역 교통을 담당합니다.

3) 설치 및 훈련 비용: 2에서 언급된 모든 비용 이외에 USD100/일/인

4) 근무일: 엔지니어의 근무시간은 월요일부터 금요일까지로 하루 8시간입니다.

5) 호텔 요구 사항: 표준 비즈니스 호텔, 독립적인 욕실, 샤워가 제공됩니다, 청소, 지역 수준 중간에

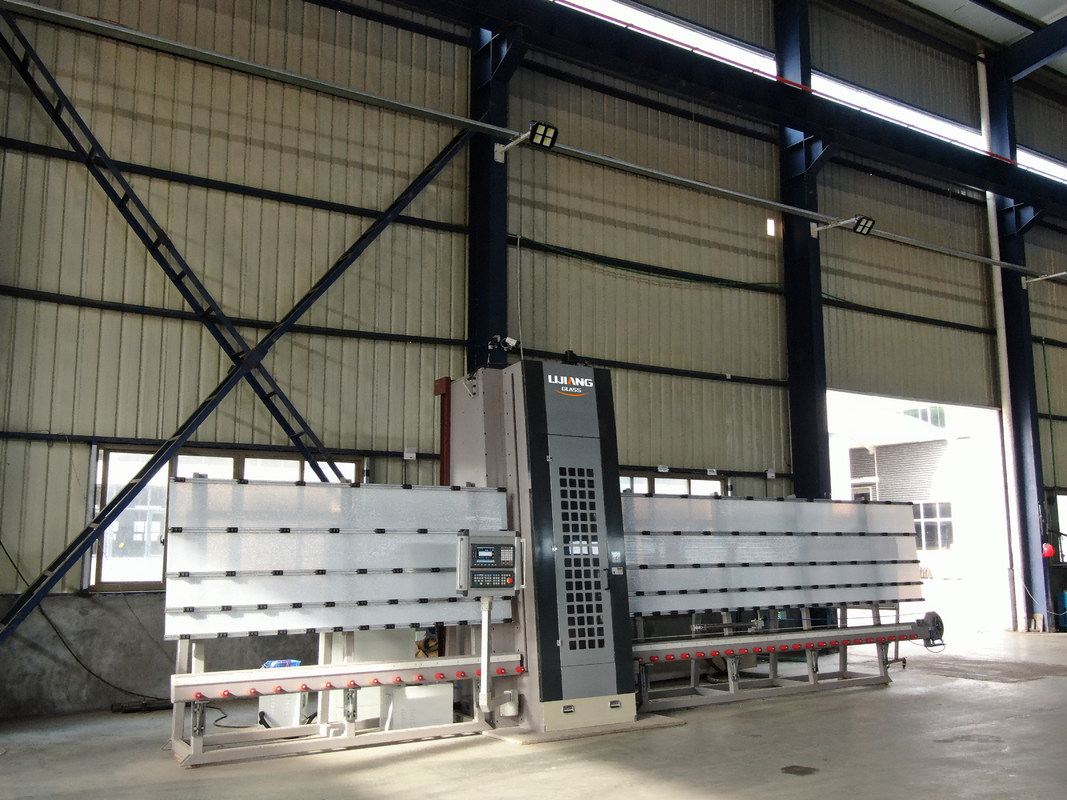

11실제 기계의 사진:
