제품 상세 정보:
|
이름: | 글라스 절단 테이블 | 유리 크기: | 2600*2000 |
---|---|---|---|
커팅 스피드: | 0-200m/min | 전원 전압: | 380V/50Hz |
서보 시스템: | 야스카와 서보 모터 | 유리 두께: | 3일부터 19일까지 밀리미터 |
절삭 정밀도: | ±0.15 | ||
하이 라이트: | 200m/min CNC 글라스 절단 테이블,19 밀리미터 CNC 글라스 절단 테이블,CNC 글라스 절단 테이블 200m/min |

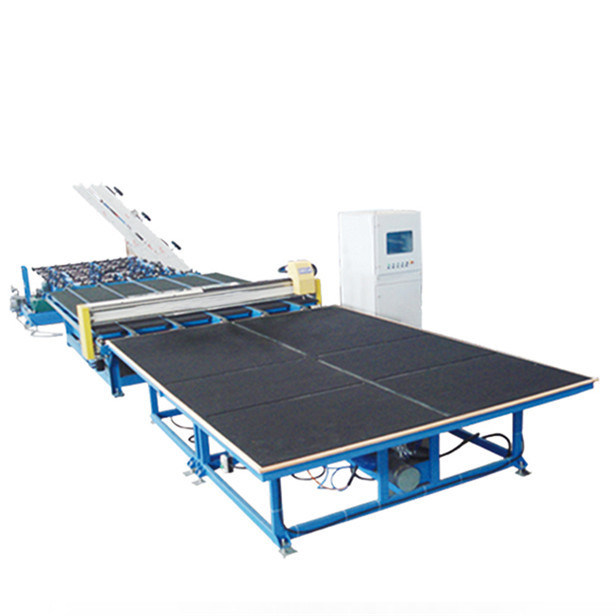

1. 글라스 절단 테이블에 대한 개관
Glass cutting tables working principle is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control,cutc the sheet. Advanced AC servo motor is used in the drive part,CNC motion controller is used in the control part of the machine.
2. 글라스가 테이블 구성을 줄입니다 :
자동 유리 절단 테이블 : 나이프 메커니즘, 컨베잉 메커니즘, 광전식주사 위치결정 메커니즘과 전기적인 제어 시스템을 줄이면서, 그것은 샤시 메커니즘, 빔 메커니즘, 작업대 메커니즘으로 구성됩니다.
3. 글래스 커터의 특징
1, 고속 조용한 리니어 가이드는 높은 절삭 정밀도와 저소음을 가지고 있는 가이드 레일을 위해 채택됩니다.
안정성, 동적 평형, 가장 완전 매치를 달성하기 위한 의학적 장점을 보장하고, 테이블의 구조물이 변형되지 않는다는 것을 전문적 구조물 소프트웨어, 설비의 해석을 통하여, 2는 보증합니다.
3, 진보적 일본인 앙카와 서보 모터는 작고 효율적인 장비 믿을 만한, 실수를 만드는 드라이빙 부에서 사용됩니다.
4, 샤시물이 용접되고 시효 처리 뒤에 국가 표준 망간-콘테이닝 단면 교량 강 (Q345A)에 의해 형성합니다. 포괄적 역학적 성질, 가소성과 이 강 종류의 용접 특성은 좋습니다. 프레임은 전체적으로 처리되고 장비의 안정성과 정확도가 제품의 안정성을 보장하기 위해 시효 처리를 완화시킴으로써 매우 향상됩니다. 특별한 녹 제거 프로세스 뒤에, 표면 녹 얼룩과 산화층은 제거됩니다. 상단 코팅은 우수한 에폭시 프라이머로 스프레이되고 상단 코팅이 우수한 자동차 페인트로 스프레이됩니다.
통합 케이블과 가스도관의 5, 합리적 배열과 완전한 씰링
6, 장치가 원 콜 리셋 기능을 가지고 있습니다. 그것은 매우 작업 효율을 향상시키는 터치 스크린에 클릭하는 것 자동적으로 시작되기 전에 모든 준비를 완료할 수 있습니다.
7, 일본인 SMC 비례 솔레노이드 밸브가 절단 쌀에 대해 사용됩니다. 압력은 자동적으로 유리 두께에 따라 조정됩니다. 커터헤드는 커터 삭감을 버퍼링하여 360 도와 상부 및 하부를 회전시킵니다 (어떠한 직선과 모든 종류의 특별한 모양이 형성된 안경이 정확하게 줄여질 수 있습니다).
8, 두배 모터 고속도 드라이브 (큰 불활동 야스카와 서보기구)은 커팅 스피드와 유창을 보증합니다
전송 속도를 최적화하기 위한 9, 콘베어 장치, 동시에 일어나는 자동 송신 장치, 글라스 상부 및 하부 전송에게 편리하, 주파수 변환 속도 조정률, 안정적이고 쉽습니다
10, 보상 기능, 도구 원형 배상, 제거 배상, 피치 배상
11, 나이프 헤드가 칼 방지 기능을 갖추고 있습니다. 만약 나이프 헤드가 유리 또는 유리 격차 밖에 하락하면, 효과적으로 일부와 유리에 대한 피해를 막으면서, 프로그램이 자동적으로 멈춥니다.
12, 위치 결정 장치, 광전식주사 위치 파악 시스템
4.기술적인 매개 변수
맥스 사이즈 | 2600X2000mm |
두께 | 3~19mm |
절삭 정밀도 | ±0.15 |
특별 모양 글라스의 정확도를 줄이기 | ±0.20 |
커팅 스피드 | 0-200m/min |
이송속도 | 0-25m/min |
기계 사이즈 | 9600X2800X900±20mm |
작업 테이블 높이 | 900mm±20mm |
중량 | 2600 킬로그램 |
장비의 전체 전력 | 5-8kw |
5.장비는 배열합니다
6.소프트웨어 부분
1) 맨 머신 인터페이스는 단순하고 관대합니다, 매개 변수 조정이 단순합니다, 운영자들에 의해 변경될 필요가 있는 매개 변수가 더 적고 단순하고 직관적이고 운영자들에 대한 요구조건이 낮습니다.
2) 빠른 주행속도, 원활한 실행, 높은 제어 정밀도, 모듈러 제어기 구조 ;
3) 파이프라인 절삭 방식, 광전자 위치결정 절삭 방식과 직접적 절삭 방식은 선택을 통해 자유로이 설정됩니다. 자동 절삭 방식과 공중 조작 모드는 처리 동안 언제든지 바뀌게될 수 있습니다.
4) 처리 경로, 이동 좌표 이 적시 리코딩, 축 주, I/0 주, 결함 진단 이 자동 기록과 알람의 실시간 트래킹과 전시 ;
5) 그래픽 라이브러리 내포화 프로그래밍이 선택합니다 특별 모양 처리 궤적을 발생시키면서 관련된 매개변수, 프로세싱 분량, 자동 내포화를 할당되는 자료실로부터 ;
6) 다양한 서류 처리 최고 패키지형 소프트웨어, 오토캐드 데이터 교환 방식 파일을 받으시오 그러면 시스템은 소프트웨어 (정확하게 폴의 편집 방법으로서의 똑같은 것)을 편집하는 그 자체의 그래픽을 가지고 있습니다 ;
7) 처리 궤적을 발생시키면서 관련된 매개변수에서 정하면서, 양, 자동 내포화를 처리하는 자료실로부터의 이상 형태를 선택한 그래픽 라이브러리 내포화 프로그래밍 ;
8) 글라스 압력 주식의 저장을 완료하시오 그러면 일단 각각 상술 두께에서의 절삭압이 입력되고 구해지면, 그것은 직접적으로 호출될 수 있습니다 ;
9)실제 위치와 편향 각도에 따른 광전자 포지셔닝 기능이 자동적으로 잘려 조정됩니다 ;
10) 최근점, 입구를 포함하는, 데이터 교환 방식 클래스 파일의 또는 그래픽스에 의해 분류 함수는 오른쪽으로 도는, 시계 반대 방향인 구분과 다른 선택을 착색시킵니다. 무료로 싱글-피하세 절단과 양방향성 절단 사이의 스위치는 실현됩니다.
11) 모든 종류의 보호 : 부드럽고 단단한 제한, 커터 압력 제한을 포함하여, 외부 긴급 중지 제어와 기타.
12) 보상 기능 : 도구 원형 배상, 제거 배상, 피치 배상 ;
