제품 상세 정보:
|
생산 이름: | 유리제 절단기 | 기계 크기: | 2800mm*4200mm |
---|---|---|---|
유리제 간격: | 3 - 15mm | 로딩 테이블: | 그렇습니다 |
절단 테이블: | 그렇습니다 | 보장: | 1 년 |
테이블을 끊기: | 그렇습니다 | ||
하이 라이트: | 0.08%대의 유리제 절단 테이블 기계,빨판 cnc 유리칼 |
CNC 절단 테이블과 유리 빨판을 가진 유리제 절단기
필요조건 게양:
2 평행한 철강선 밧줄으로 고리 볼트에 거는 것은 다른 목표에 의해, 테이블 수준을 천천히 그리고 가볍게 지키고, 짜내고 충격을 가하는 것을 막기 위하여 비뚤어지지 않을 것입니다.
철강선 밧줄, 직경: 12-14mm의 길이: 3.5m-4m/pcs.
수 | 이름 | 유형 | 수 | 주 |
1 | 로딩 테이블 | 단 하나 위치를 가진 YR-28/42 두 배 팔 | 1pcs | |
2 | 절단 테이블 | YR-CNC28/42 | 1pcs | |
3 | 테이블을 끊기 | YR-30/42 | 1pcs | |
4 | 가로장 | 15kg/m | 3.8m*2pcs | |
5 | 사슬 간선을 두십시오 | YR-SPT28/42-072 | 1pcs | |
6 | 간선을 사슬로 매십시오 | YR-SPT28/42-097 | 1sets | |
7 | 3방향 간선 | YR-SPT28/42-098 | 1sets | |
8 | 케이블 간선 | YR-SPT28/42-099 | 1sets | |
9 | 전기 장 케이블 덮개 | YR-SPT28/42-099 | 1pcs | |
10 | 가로장 용접 | YR-SPT28/42-094 | 2pcs | |
11 | Y 한정된 이음쇠 | YR-SPT28/42-0986 | 3pcs | 위치 위치에 따르면 |
기술 필요 조건:
1. 지상 가로장은 수평, straightness accuracy≤0.08% 입니다
2. 로딩 테이블 고도는 CNC 절단 테이블 보다는 더 높은 5-7mm입니다.
3. 로딩 테이블 y-축에 의하여 제한된 이음쇠는 로딩 테이블이 멈출 때 위치를 지킵니다.
4. 케이블은 감시 관으로 간선에서 모아진 단정합니다, 드러낸 케이블 덮어야 합니다.
5. 압축공기는 건조한 깨끗한공기, 0.5-0.6Mpa의 입력 공기 관입니다 주요 공기 관에서에 4가지의 방법입니다
FRL에 직경 10mm PU 관으로 바꾸어지는 기계.
6. 유리 선반은 도는 팔의 중간 부속에, 고쳐 있어야
7. 위치에 따라 조정되는 전기 장 위치.
8. 전압 장 힘: 380V 50HZ의 철사 직경 3*10+1*6
9. 멈춤나사: M10*80 합계: 70pcs
가로장을 위한 멈춤나사: CNC 테이블을 위한 28pcs: 로딩 테이블 한정된 위치를 위한 8pcs: 6pcs, 를 위한
간선: 추적 가장자리 장치를 위한 14pcs: 스크린 구조를 위한 4pcs: 사슬 간선을 위한 4pcs: 6pcs.
10. 안전 가동, 정비, 임명 후에 지시 훈련.

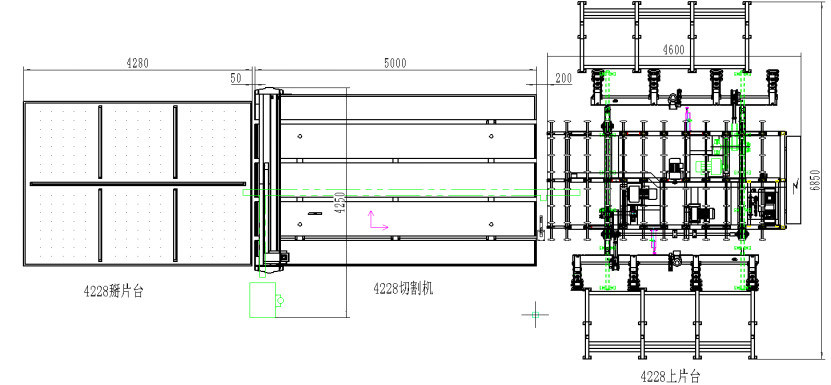

11. 이 배치 그림은 클라이언트에 의해 훈련 후에 비축되었습니다.
YR-4228는 팔 두 배 위치 선적 기계를 두배로 합니다
1.1 장비 구성:
1)장비 본체/장비 일 체계/장비 운반계/진공은 체계/기계 전복 체계/높은 & 저압 체계/프로그램 제어계 빱니다
1.2 기계 설정:
1)전복 스프로킷 & 사슬: 특별한 고정확도는 강화합니다
2)수송 트롤리: 수입품 PU 물자
3)진공 빨판: 수입품 물자 (두 배는 기능을 빱니다)
4)진공 펌프: 중국 & 독일 합작 투자 PUXU
1.3 전기 고유
1)PLC 관제사: 델타
2)Tranducer: 델타
3)접근 스위치: 스위스 ELCO
4)조종 케이블: 가동 가능한 방패 케이블
5)관제사: 신아이더
6)압축 공기를 넣은 고유: 대만 Airtac
7)긍정 & 부정 압력 감지기: 일본 SMC
1.4 기술 모수
1)선적 유리제 크기 한계: 좌 최소한도 크기 1500*1500mm (단지)
최대 크기 4200*2800mm
2)선적 유리제 간격: 3~19mm
3)선적 유리제 주기: 40-90 9개를 시간을 정밀하게 잽니다 (조정가능한)
4)전송 속도: (조정가능한) 0~40m/min
5)최대는 유리제 깊이를 빱니다: 700mm
6)최대 적재 유리제 무게: 900KG
7)단 하나 옆 선적 건이 손상된 팔 수: 6
8)단 하나 팔 빨판 수: 3
9)적재 전복 팔: 2
10) 선적 유리제 위치: 2positions
11) 힘 source& 힘: V HZ
12) 힘을 설치하십시오: 8KW
13) 압착기 공기: 0.3Mpa
14)진공 압력: (조정가능한) -70~ -90Kpa
기술 정보
2.1: 기계는 요약합니다
1)자동적인 유리제 선적 기계는 유리제 선반에서 유리를 빨고 수평 테이블 및 수송으로 절단기 또는 다른 어떤 직장에 돌 수 있는 장비입니다.
2): 장비의 진공 체계 사용 유명 브랜드 진공 펌프 및 증가 안정성 및 안전 크게. 모든 일 과정은 PLC에 의해 통제됩니다.
2.2: 기술 describer
1)전복 형태: 기계적인 전복, 고속은, 안정, 아무 동요도 작동합니다
2)전복 각: 95-98 (조정가능한)
3)유리제 깊이를 빠십시오: 빨판은 뻗기 300mm일 수 있고, 700 적재 유리제 깊이를 성취합니다
4)감응작용 체계: 유리제 사진 전기 유도체의 사용 2 세트, 더 안전한 및 안정되어 있는.
5)드는 장치: 특별한 연결대 드는 장치
6)장치를 빠십시오: 사용 진보적인 겹켜는 유도를 빱니다.
7)빨판 통제: 각 빨판은 공기판, 당신에 의해 자유롭게 선택합니다 빨판 일 수를 통제될 수 있습니다.
8)드는 틀린 유리는 보호합니다: 당신이 작은 부서지는 유리를 만날 때 틀린 유리를 보호할 수 있습니다.
9)경보 장치: 자동 체크 및 빨강, 녹색 램프 경보 장치를 비치하십시오.
10)콘트롤 모드: 자동 모드 및 수동 모드
11)제어 인터페이스: 중국 사람과 영국 전시, 액정 표시
12)놓이는 모수: 유리제 로드 시퀀스 및 수는 자동적으로 놓이골, 절단기도, 필요로 하지 않습니다 반복 세트를 개입중단 없이 가득 차있는 자동적인 기능을 달성하기 위하여 연결할 수 있습니다. 더 편리한 및 빨리
Ⅱ, YR-4228 자동적인 유리제 절단기 (중국 & 이탈리아 합작 투자)
1의 장비 기준:
컷 글라스 최대 크기: 4200*2800mm
기계의 고도: 900±50mm.
기계의 무게: 3.8T.
절단 간격: 3~19mm
2, 모수 삭감
평행의 직선 깊이: ≤±0.25mm/m
대각선 정확도: ≤±0.30mm/m
절단 교량 속도: (조정가능한) 0~180m/min
절단 교량 가속도: 3.0m/s ²
공구 조금 선반 속도: 160m/min
공구 조금 선반 가속도: 6.0m/s ²
벨트 전송 속도: 40m/min
절단 머리 위치 정확도 과실: ≤±0.2 mm
3의 전원 /power
전원을 설치하십시오: V HZ
장비 실제적인 힘: 8KW
압착기 공기: 0.6PA
4의 장비 성과
장비 구조: 보증 정확도와 개악 없음
장비 공구 앞치마: 공구 조금은 360 도를 회전시킬 수 있습니다.
기계 표면: 수입품 방수 널을 이용하십시오.
느끼는: 수입품 산업 펠트 (섬유 & 모직 성분)
석유 공급 형태: 자동적인 압축 공기를 넣은 공급, 공구 조금을 가진 동조성.
수송 형태: 자동적인 벨트 수송
5, 기계 부속
테이블 널: 수입품 방수와 내화성이 있는 널
선반: 일본 KHK
수송 벨트/벨트 바퀴: 이탈리아 Bredbury
절단 바퀴: 독어 Bohle
6의 전기 기구
통제하기 위하여 산업 개인용 컴퓨터를, Microsoft Windows 공용영역 사용하십시오
전압: 415V/50HZ에는, 전압 안정제가 있습니다
모터: 일본 YASKAWA는 모터를 절단하습니다
접근 스위치: 스위스 ELCO
주요 전기 기구 고유: 일본 IZUMI & 신아이더
압축 공기를 넣은 비례적인 벨브: 일본 SMC
7의 소프트웨어
이탈리아 수입품 절단 소프트웨어 & 최적화 소프트웨어 (이탈리아 최적 조건)
최적화 소프트웨어 & 생성 관리 소프트웨어는 함께 이용될 수 있습니다
돌입 커트 한계를 기능을 보호해 달라고 하십시오
생산 총계 기능을 세십시오
(당기고 통제를 위해 편리한) 숫자 저장은의 1500의 종류가 있으십시오
자동 CAD 페인트 소프트웨어는 호환성 사용일 수 있습니다
최적화 소프트웨어는 절단 소프트웨어도 함께 직접 이용될 수 있습니다
자동 교정 기능, 보증 절단 정확도가 있으십시오
절단 경로는 기능, 보증 도달을 빠른 편집 속도 선택합니다
Heteromorphism 절단, 자동적인 팽창시키는은 것은, 절단 결과를 빨리 그리고 효과적으로 보장할 수 있습니다.
근원 추가와 개정은 작용하고, 근원을 두번 놓을 수 있습니다
통제 입력: 키보드 및 쥐의, 중국 & 영국 공용영역
heteromorphism 절단 칼 압력 자동적인 중간 기능, 제일 결과를 삭감하는 보증이 있으십시오
Heteromorphism 템플렛 스캐닝: 숫자의 다른 종류를 포함하고 heteromorphism 점을 점에 의하여, CAM 숫자에 변형시킵니다 그(것)들을 검사하십시오
최적화 소프트웨어: 절단 크기, 산출 제일 절단 프로그램, 증가 절단 비율의 아무 종류나 결합하고 배열할 수 있고, 또한 수동 소프트웨어를 최적화, 증가 절단 사용 비율 후에 효과적으로 수정해 달라고 합니다
압력과 절단 속도를 낙관하십시오: 숫자에 따라, 직선, 아크는, excurvature 근원 & 끝, 가속도 부속, 감속 부속 등등 안으로 굽고, 밖으로 최대 적당한 압력 및 속도 낙관하고, 중재하고.
Heteromorphism 저장: heteromorphism 저장의 300 이상 종류는, 이 것 모든 가능한 수요를 성취할 수 있습니다
Heteromorphism 최적화: 저장에 있는 heteromorphism는 크기 이동된 결합된 어떤 방향이라고 자유롭게 spined 바뀔 수 있어 자유롭게 순서를 일치하
교련 위치 기능: heteromorphism 저장 공급 교련에서 기능을 미리 설치하십시오.
공구 조금은 기능을 보호합니다: 기계적인 보호 기능은, 어떤 충돌 가능성든지 피합니다.
Heteromorphism 절단: 장비는 할 수 있어 어떤 직선든지, 비스듬한 선 또는 heteromorphism를 자르
벨트 수송: 드라이브를 벨트 직접 자동차를 타고십시오, 유리제 끊는 기계에 컷 글라스를 수송하십시오.
노선 보호: 장비의 최대 노선에는 기계의 두 배 보호가 및 전기에는 있습니다
절단 압력 중간 기능: 모든 압력은 키보드에 의하여 중간 일 수 있습니다
8개는, 기능을 제거하는 영화를 추가합니다
9개는, 투명한 기름 콘테이너를 사용합니다
Ⅲ, 기계를 끊는 YR-4228 공기 방석
1의 기술 모수
1.1명의 테이블 널 기준: 4200×2800mm
1.2명의 테이블 널 고도: 910±30mm
1.3 팬 기계 총계: 1 세트
2의 주요 윤곽
느껴지는 2.1 테이블 널: 수입품 산업 펠트 (섬유 & 모직 성분)
2.2Table 널: 수입품 방수와 내화성이 있는 널
2.3Carrier 막대: 십자로 2sticks, lengthways 1stick
2.4Air 실린더: 대만 Airtec
2.5Air 기계: Zhujiang
3개는, 자동적인 전복 기능을 추가합니다: 형세는 1개의 측에 역전될 수 있습니다
Ⅳ는, 창을 추가합니다 최적화 소프트웨어가 개인용 컴퓨터에서 이용될 수 있는
무작위 부속 명부
아니다. | 이름 | 단위 | 총계 | 말 |
1 | 광전자 공학 스위치 | 세트 | 2 | |
2 | 연장 모음 | 세트 | 1 | |
3 | (독어) 수입품 칼 홀더 | 세트 |
6 |
|
4 | 접근 스위치 | 세트 | 2 | |
5 | 선적 기계 빨판 | 조각 | 2 | |
6 | 구리 공구 앞치마 | 세트 | 2 | |
7 | 694bearing | 조각 | 4 | |
8 | 가스 주머니 | 조각 | 1 | |
9 | 영국 조작 설명서 | 부분 | 1 | |
10 | 최적 조건 소프트웨어 | 세트 | 1 |
