원래 장소:
중국
브랜드 이름:
LIJIANG
인증:
CE

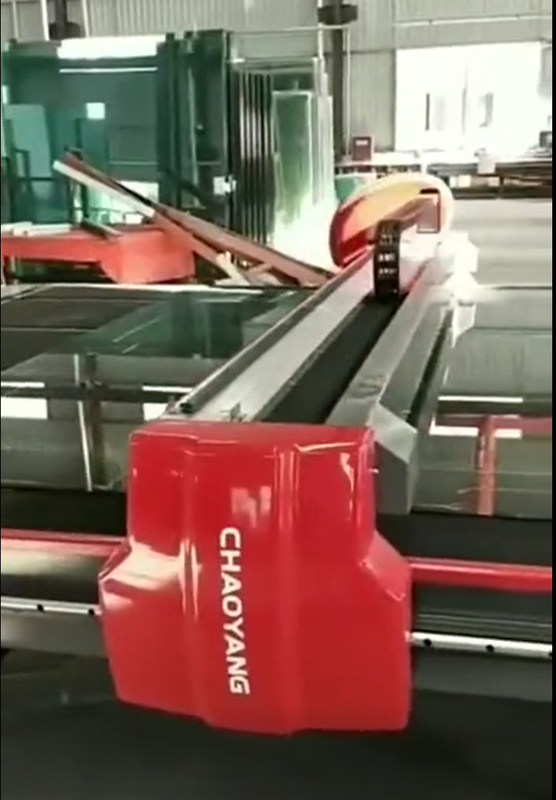

유리제 절단을 위한 자동적인 유리제 절단기를 운영하게 쉬운
장비 구성
자동적인 유리제 절단기는 포좌 기계장치, 광속 기계장치, 작업대 기계장치, 기계장치, 광전자 스캐닝 포지셔닝 기계장치 및 전기 통제 시스템을 전하는 절단 칼 기계장치로 이루어져 있습니다.
일 원리
자동적인 유리제 절단기는 광전자 스캐닝 체계를 통해서, 자동적으로 입력했습니다 유리의 위치를 작업대에 벨트를 운반해서 컷 글라스를 운반하기 위한 것이고, 그 후에 프로그램 조절에 의하여 X와 Y 방향에 따라서 절단기 홀더 움직임에 다이아몬드 바퀴를 가진 절단 머리는 각각, 장을 잘랐습니다. CNC 동의 관제사는 기계의 제어 부분에서 이용되고, 전진된 AC 자동 귀환 제어 장치 모터는 드라이브 부속에서 사용됩니다.
기계적인 부분
1. 작업대: 방수 고밀도 판
2. 테이블: 수입된 산업 펠트 (검정)
3. 막대기를 끊기: 단단한 나무 (자연적인 색깔)
주: 납품일 및 기술적인 개선에 따라서, 생산 회사는 동일한 상표의 구매한 부분을 대체하는 권리를 비축합니다.
기술적인 모수
1. 막대기를 끊기: 2+1 유형
2. 테이블 크기: 4300 *3200mm
3. 유리 간격: 3-19mm
4. 힘: 4kw
5. 테이블 고도: 900 + 20mm
기술적인 모수
| 절단 정밀도 | ≤±0.30mm |
| max.cutting 크기 | 3660×2750mm |
| min.cutting 크기 | 100×100mm |
| 유리제 간격 | 3~19mm |
| 절단 속도 | max100m/분 |
| 작업대 고도 | 930±25mm |
| 절단 테이블 고도 | 4710×3250×930mm |
| 절단 테이블 차원 | 1500kg |
| 로딩 테이블 전송 속도 | 40m/min |
| 속도를 기우는 로딩 테이블 | 7m/min |
| 로딩 테이블은 거리를 발송합니다 | 1000mm |
| 로딩 테이블 max.absorb 크기 | 3660×2750mm |
| 로딩 테이블 min.absorb 크기 | 1800×1800mm |
| 로딩 테이블 차원 (괴상한 역) | 6000×3900×930mm |
| 최대. 유리제 패킹의 간격 | 800mm |
| min.glass 나무못 고도 | 240mm |
| 테이블 차원을 끊기 | 4200×3000×930mm |
| 공기 방석 모터 힘 | 5.5kw |
| 공기의 압력 | 0.5--0.8Mpa |
| 전력 공급 | AC380V 50Hz |
| 총 힘 | 18.5KW |
