제품 상세 정보:
|
최대 절단 크기: | 3700*2600(mm) | 절단유리의 두께 범위: | 3~19(mm) |
---|---|---|---|
절단 직선 정확도: | ±0.20mm | 특수 형상 유리의 절단 정밀도: | ±0.25mm |
절단 속도: | 0-200m/분 | 유리 이송 속도: | 0-25m (조정가능, 테이블을 깨뜨리지 않고) |
장비의 전체 크기: | 4600 * 2900 * 1800 (길이, 너비, 높이) | 장비의 작업 높이: | 900mm±20mm |
장비 무게: | 2750 킬로그램 | 장비의 전체 전력: | 9-15kw |
성능 소개

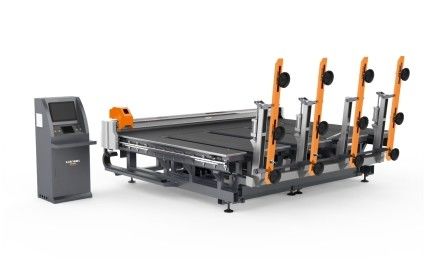

기계는 최신 국제 기술과 처리 기술을 채택하고 국제 선진 수준의 완전 자동 다기능 유리 절단 장비를 개발했습니다.기계는 작은 영역을 덮습니다., 간단하고 안전하게 작동, 빠르고 높은 정확도를 가지고 있습니다. 그것은 로딩, 절단 및 깨는 통합합니다.그것은 완전히 자동 로딩을 실현하기 위해 원격 제어기 명령 아래 작업장에서 자유롭게 걸을 수 있습니다, 자동 절단, 자동 위치, 자동 최적화 및 끊기.
2,적용 범위
그것은 건축 유리, 자동차 유리, 공정 유리, 둥근 유리, 장식 유리, 캐비닛 유리, 가전 유리,태양광 유리, 욕실 유리, 렌즈, 수공예 유리, 거울 유리 등
3, 장비의 구성
그것은 주로 프레임 메커니즘, 회전 메커니즘, 흡입 컵 리프팅 메커니즘, 여행 메커니즘, 진공 및 공기 회로 제어 메커니즘, 전기 제어 시스템, 빔 메커니즘,작업판 메커니즘, 절단 머리의 메커니즘, 전달 메커니즘 (플릿 파기 테이블없이 플릿 파기 테이블이 필요하지 않습니다) 및 광 전기 스캔 위치 설정 시스템
4, 기술 설명:
알람 장치: 신뢰할 수있는 진공 감지 장치가 있으며, 자동으로 알람을 내고 비정상적인 상태를 표시 할 수 있습니다. 비정상적인 상태의 경우 제어 할 수 있습니다.비정상적인 진공의 경우 경보가 작동하고 유리의 경우 진공이 비워지는 것을 보장합니다.비상 종료 경우 비정상 종료로 인한 유리 손상을 피하기 위해 유리 경우 진공 흡수 컵이 비공소되도록하십시오. 작동 모드: 장비는 두 가지 모드가 있습니다.수동 및 자동간편하고 직관적인 조작을 위해 작동 인터페이스: LCD 터치 디스플레이 인터페이스, 중국어 및 영어 디스플레이 모듈, 편리하고 빠른 작동
①로딩 부품의 기계적 매개 변수 및 구성
난Turnover 휠체어 체인: 고정도 강화된 착용 저항형
난V아큐움 흡수컵: 부틸 고무 물질 (복합 흡수 구조)
난T영업량 감소기: Chuangyan (신오독일 합작기업)
난S컵 리프팅 절제기: 춘양 (신오 독일 합작기업)
②전기 장비 구성
난PLC 컨트롤러: 델타 (타이완)
난F수요량 변환기: 델타 (타이완)
난T오치 스크린: 델타 (타이완)
난AC 접촉기: 슈나이더 (프랑스)
난S마녀 전원 공급: Chint (국가용)
난C온트롤 트랜스포머: Chint (국가용)
난S오레노이드 밸브:에어 태크(타이완)
난P광전기 스위치: 광천 (시노 일본 합작기업)
난P근접 스위치:광천 (사인 일본 합작기업)
참고: 제조 회사는 배송 날짜 및 기술 개선에 따라 동일한 브랜드의 구매 부품을 교체 할 권리를 보유합니다.
③기술 매개 변수
난Up/페이스 사이즈 범위:M상단 판 크기가 1800 * 1000 (mm)
난M최대 부하 크기: 3700 * 2600 (mm)
난U잎 두께: 3-19 (mm)
난N회전 팔의 우브어: 3 (일면 부하)
난N단일 팔 수축컵의 우머: 4pcs
난L오딩 사이클: 15-30s (조정 가능)
난난설치 전원 공급: 380V / 50Hz (외국 고객 요구에 따라 사용자 정의 할 수 있습니다)
난C압축 공기: 0.6-0.8kpa
④절단 기계의 매개 변수 구성
참고: 제조회사는 배송일, 기술적 개선 및 기타 이유로 같은 브랜드의 구매 부품을 교체할 권리를 보유합니다.
난M최대 절단 크기: 3700 * 2600 (mm)
난T절단된 유리 hickness 범위: 3-19 (mm)
난C직선 정확도: ± 0.20mm
난C특수 모양의 유리의 정밀도: ± 0.25mm
난C정렬 속도: 0~200m/min
난G래스 운송 속도: 0-25m (절단 테이블 없이 조절)
난오장비의 전체 차원: 4600 *2900 * 1800 (길이, 너비, 높이)
난W장비의 작업 높이: 900mm ± 20mm
난E장비 무게: 2750kg
난T장비의 총 전력: 9-15kw
⑤소프트웨어 부품: 컨트롤러
난F빠르고 안정적인 작동, 높은 제어 정확성, 모듈형 제어기 구조
난To 인간-기계 인터페이스가 간단하고 관대하며, 매개 변수 조절이 간단하며, 조작자가 수정해야 할 매개 변수는 간단하고 직관적입니다.그리고 운영자들에 대한 요구 사항은 낮습니다.
난난t는 광전기 위치 절단 모드를 가지고 있으며, 직접 절단 모드는 옵션을 통해 자유롭게 설정할 수 있습니다.자동 절단 모드와 빈 실행 절단 모드는 가공 중에 언제든지 실현 될 수 있습니다
난Map 라이브러리 네스팅 프로그래밍, 지도 라이브러리에서 특수 모양을 선택, 관련 매개 변수를 설정, 처리량, 자동 네스팅, 처리 트랙을 생성
난With 완전한 유리 압력 저장, 각 사양 두께의 절단 압력은 입력 및 한 번에 저장 될 수 있으며 직접 호출 될 수 있습니다
난Real 시간 추적 표시 가공 경로, 이동 좌표의 적시에 기록, 축 상태, I / O 상태, 오류 진단 및 자동 경보 기록
난난t는 다양한 처리 파일을 수용할 수 있고, 슈퍼 굿과 같은 넥팅 소프트웨어의 표준 G 코드와 연결할 수 있습니다.AutoCAD의 DXF 파일 시스템은 자체 그래픽 편집 소프트웨어가 있습니다 (Botero의 편집 모드와 동일합니다)
난지도 라이브러리 네스팅 프로그래밍, 지도 라이브러리에서 특수 모양을 선택, 관련 매개 변수를 설정, 처리량, 자동 네스팅, 처리 트랙을 생성
난DXF 파일의 정렬 기능으로 가장 가까운 지점,입점 또는 시계 방향으로 및 시계 반대 방향으로 정렬 그래픽 색상 단방향 절단 및 양방향 절단을 실현하기 위해
난P광전기 위치 기능, 실제 위치와 굴절 각도에 따라 절단 자동 조정
난C오멘스레이션 함수, 도구 특이성 보상, 클리어스 보상, 피치 보상
난V부드럽고 딱딱한 것을 포함하여 제한, 칼 압력 제한, 외부 비상 정지 제어 등
6.최적화 소프트웨어
난사무실에서 수행 최적화 결과를 가져올 수 있습니다
난절단 스키마는 수동으로 생성 및 편집 할 수 있습니다.
난복사 및 이동 함수
난절단 순서는 수동으로 편집할 수 있습니다
난절단 스키마는 빠르게 X, y 및 Z 모드에서 만들 수 있습니다
난여러 원본 및 작은 조각은 동시에 최적화 될 수 있습니다.
난최적화된 레이아웃은 크기 제한이 없습니다.
난최적화 결과, 회전 이미지 관리 등
난절단 칩 최적화의 우선 관리
난원래 최적화의 우선 관리
난템플릿 스캔 기능 및 스캔 그래픽 처리
난오리지널 필름 라이브러리 관리
난20 효율적인 최적화 알고리즘
난자르는 그래픽을 편집할 수 있습니다.
난라벨 디자인 및 라벨 인쇄 (라벨 방식)
난최적화 결과 보고서의 명확한 인쇄
난엑셀 데이터 파일을 가져오
난낮은 E 및 가루 된 유리 절단 관리
난모든 일반적인 그래픽 타입을 포함하여 여러 매개 변수 그래픽을 가진 그래픽 라이브러리 (GEO 방식)
난T2차원 CAD 시스템 (CAD 방식) 특수 모양 스캔 처리 기능
난A자동으로 숫자 제어 시스템에서 디지털 정보를 그래프로 변환하여 모양 포인트를 형성
난T그는 소프트웨어 운영 인터페이스는 선택 가능한 중국어 인터페이스를 포함하여 여러 언어 선택이 있습니다.
난T최신 국제 소프트웨어 개발, 실시간 업데이트 버전을 제공 하 고 고객에게 최신 기능 요구 사항을 실현
