제품 상세 정보:
|
프로덕션명: | 글라스 인양 기계 | 유리 무게: | 400kg / 600kg / 800kg |
---|---|---|---|
유리 빨판: | 4 / 6 / 8 이상 | 브랜드: | 리장 유리 |
보증: | 1년이요 | 전압: | 220V |
하이 라이트: | 진공 유리 들치기 기계를 언로딩시키기,300대 킬로그램 진공 유리 들치기 기계,진공 유리 들치기 기계를 로딩하기 |

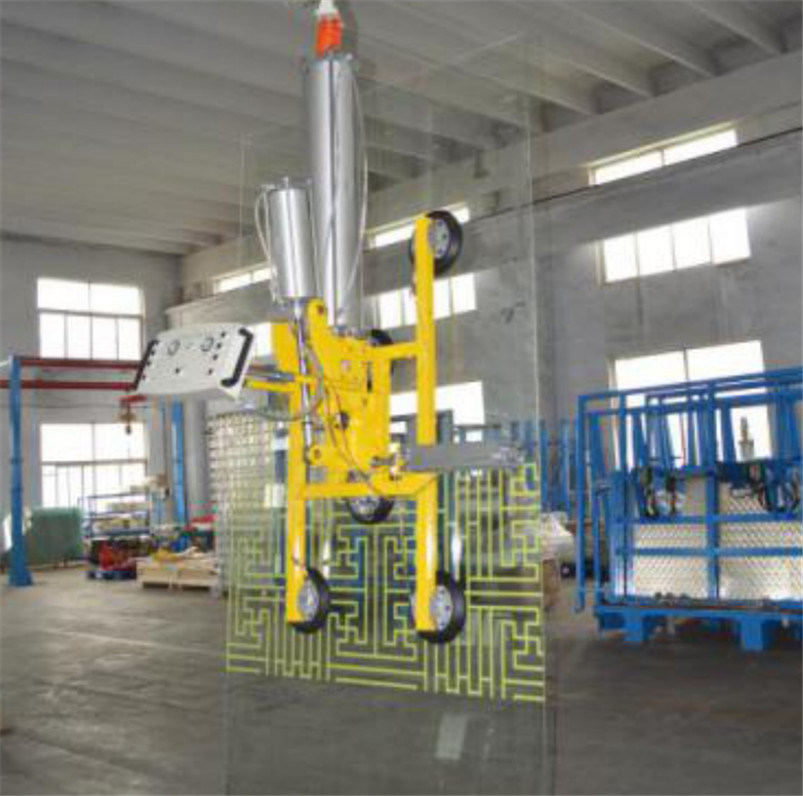

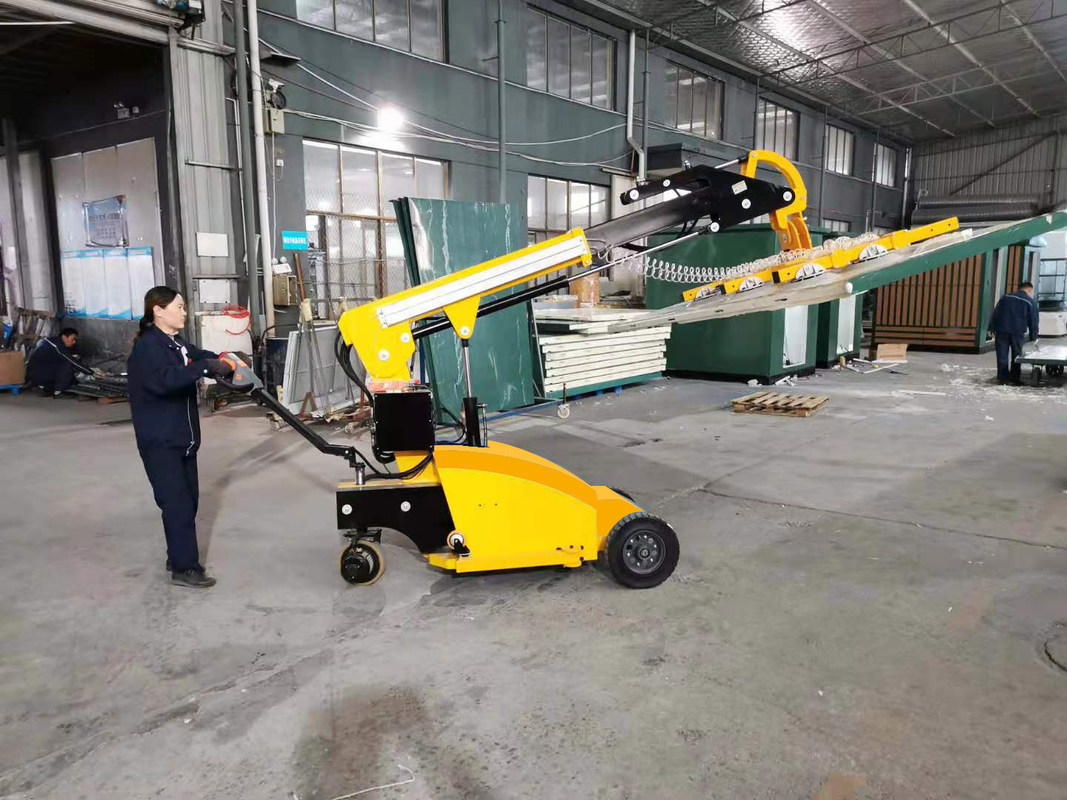

네 미터 팔과 네 미터 길이와 공기 진공 유리 들치기 기계
1. 글라스 승강 장치에 대한 기능 설명
글라스 들치기 기계의 매개 변수 :
매개 변수 구조 |
매개 변수 구조 | 매개 변수 구조 | 매개 변수 구조 |
로드 KG | 400KG | 600KG | 800KG |
모델 | DP-X4P | DP-X6P | DP-X8P |
무거운 짐 KG | 70KG | 90KG | 100KG |
최소 규격
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
최대 디멘션
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
흡인컵 사이즈 밀리미터 | (통일 표준 흡인컵은 분류합니다, 각각 장비가 일반적으로 사용될 수 있습니다) | ||
KG를 지니는 편흡입 컵 |
100 킬로그램 (실제 시험하중이 180 킬로그램 이상에 도달할 수 있습니다) |
||
회전 기능 | 360 '수동 회전 (작동하도록 쉬운 안전하고 믿을 만한 특별한 라보르-세이빙 장치) | ||
역주사 | 90 '수동 회전 (빠르고 라보르-세이빙 인간화된 디자인, 자동평형) | ||
전압 DC | DC12V (2 초장축 배터리 수명에서 구축됩니다) | ||
내구성 | 그것은 한 요금을 위해 3-5 일 동안 사용될 수 있고 두전지가 교대로 사용될 수 있습니다 | ||
연장 봉 MM | 500 밀리미터 (일 측면 길이, 특수 유리 상술이 맞춤화될 수 있습니다) | ||
제어 시스템 | 유선 원격 제어 흡수와 방출 | ||
주문형입니다 | 기록 : 그것은 당신의 특별한 프로세스 요구 사항, 제조 공정에 있는 제품 크기와 무게에 따라 맞춤화될 수 있습니다. | ||
중량 표준 |
전통적 유리 중량 = 길이 × 폭 × 두께 × 유리 밀도 2.5 ÷ 1000 000 = 유리 중량 3660×2440×19×2.5÷1000 000=424KG |
||
안전 요인
|
우프프 18과 매우 큰 웃음 9a 승강기를 위한 유럽 CE 안전 규정과 독일 사고 예방 규정에따르면, 진공 붕대의 최고 안전 요인은 2.0, 2.0의 z 인자이고 로드는 1570n입니다 |
전기적인 부분 :
(1) 진공 전압 변환과 버저 알람 취합 장치는 진공식 리프터에 연결됩니다. 만약 진공 기계 위의 로드는 더 이상 세트 압력에 도달하지 않거나 전기 고장이 발생하면, 알람 취합 장치가 약한 것에서의 약하고 경적음에 자주빛 경고를 활성화합니다. 때마침 이것을 상대하기 위해 운영자를 요구합니다.
● 진공부 :
(1) 흡수 들치기는 85% 넘게의 대량 진공 증서, 에너지 절약형이, 소형이고 가볍, 유지보수가 필요없, 기타 등등인 8 m3 / H의 펌프 용량과 독일 무오일 로터리 베인 진공 펌프를 사용합니다 ;
(2) 장비의 전체 집합은 접시가 조작법동안 내내 기우는 것 외에 과도한 양을 소유할 수 있다는 것을 보증하기 위해 6개의 진공 흡입 컵, 다점 흡착작용을 갖추고 있습니다
(3) 흡인컵 천은 360 밀리미터 지름 니트릴 고무, 오일 (벤젠), 오래가고 시와 알칼리성 반대자이고, 적절한 흡인컵 높이를 달성하기 위해 성공적으로 FRP로 흡착될 수 있습니다. 이론적 거대한 흡인 압 = 아름다운 장소 (물리적 제품 계수) *는 신장 (0.6 술집)을 산정했습니다 ; 대략 610.4 킬로그램인 (0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610,416. 4가지 사례에서 안전 요인에 따르면, 흡인컵의 확실한 허용할 수 있는 흡입력은 610.4 / 4 = 152.6 킬로그램입니다. 6 흡인컵의 전체 흡착기 에너지는 600 킬로그램입니다. 기록 : 위쪽에 테이블에서 주어진 진공 흡입압은 60% 진공도에서 산정됩니다. 매일 근무 조건에서, 도구 진공 증서는 85% 이상을 달성할 수 있습니다
(4) 진공 응력 센서는 일본 상표 파나소닉에 의해 만들어지고 알람 응력 레벨이 60% 진공으로 설정됩니다 ;
(5) 각각 흡인컵은 똑같은 도구가 패널 상술의 범위에 사용될 수 있다는 것을 보증하면서, 개막과 마감을 제어하기 위해 파일럿 볼 밸브를 갖추고 있습니다 ;
(6) 흡입 봉의 상부 및 하부 성분은 봄에 의해 위로 향하여 방향을 향합니다. 지금, 플레이트가 평평하지 않으면, 봄은 서커의 안전을과 신뢰성을 보장하기 위해 고르게 서커를 로딩하기 위해 버퍼의 역할을 할 것입니다.
전체적인 ● :
(1) 커튼 월의 외부 건설에 13155 진공 도구 포맷 유럽 연합 DIN EN에따르면.
(2) 수평선상 취급, 전기적으로 조종된 플립핑과 수직 취급.
(3) 탄력적이 설계하고 FRP의 유일 크기에 잘 대처하는데 사용될 수 있습니다.
