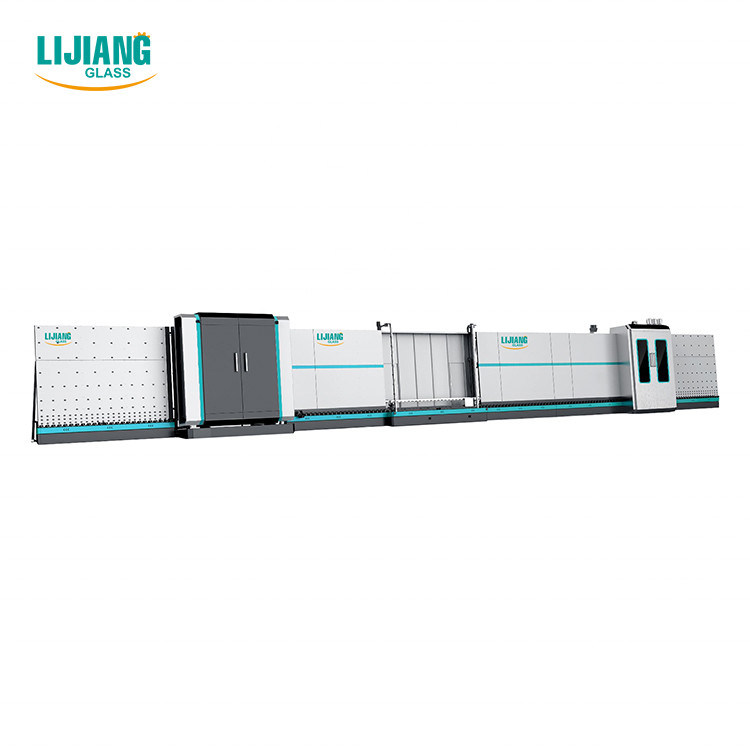

아르곤 가스 충전물이 있는 자동 수직 절연 유리 생산 라인

아르곤 가스 충전물이 있는 자동 수직 절연 유리 생산 라인

가스 충전 수직 단열 유리 공정 라인 도입

에어 플로팅 기술을 사용하여 유리를 유리가 바퀴에 의해 오염되고 흔적이 남지 않도록 방지하여 IG 생산의 고품질을 향상시킵니다.라인에는 7개의 섹션이 있습니다.

01 환승구간;

02 세탁기;

03 배출구간;

04 검사 및 설치 섹션;

05 환승구간;

06 프레싱 및 충전 섹션;

07 방전 섹션.

의 세부사항가스 충전재가 있는 수직 단열 유리 생산 라인:

01 옮기다 부분

코팅 감지 메커니즘, 오프라인 Low-e 필름 자동 감지

02 세탁 기계

• 0.1mm의 부드러운 털을 가진 부드러운 브러시 6개를 사용하여 낮은 유리를 세척할 수 있습니다.

• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이것은 조정 나사의 수를 줄이고 각 나사가 느슨하지 않은지 확인하고 에어 나이프의 공진을 피할 수 있습니다.

• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.

• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.

• 물탱크 자동 온도 조절, 급수 시스템

• 유럽식 소음기 시스템

• 스테인리스 스틸 소재

03 배출구간

• 보관 유리

04 점검 및 설치과

의 새로운 구조 이것 단면을 인라인 빔 리프팅 구조(더블 빔)로 변경합니다.유리를 검사하고 닦기가 쉽습니다

05 환승구간

• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.

06 압착 및 충전부

주요 특징:

• 초장형(2500mm*3500mm) 단열 유리는 2회 압축 가능

• 유리를 이송하기 위해 컨베이어 벨트를 채택하고, 유리를 누르기 위해 서보 모터를 사용합니다.

• 유지 보수가 용이하도록 누름판을 열 수 있습니다.

• 긴 수명을 보장하는 조절 가능한 구조의 누름판

• 상당한 밀봉 효과, 더 높은 아르곤 함량으로 아르곤 가스를 자동으로 채움

• 후속 밀봉 방식으로 다양한 크기의 유리를 채우도록 영역을 설정하여 아르곤 손실을 줄입니다.

• 가스 값을 설정하고 터치 스크린에 가스를 채우는 과정을 표시할 수 있습니다.

• 가스 충전 공정의 영구적인 제어를 위한 빠른 반응 센서

• 가스 농도는 90% 이상에 도달할 수 있습니다.

• 스페이서 프레임에 구멍을 뚫을 필요가 없습니다.

• 표준 가스는 아르곤 가스입니다.

07 배출구간

• 보관 유리

• 실링기에 연결 가능

기술 데이터

의 선택적 기능 가스 충전이 있는 수직 단열 공기 부상 유리 공정 라인 :

• 옵션 가장자리가 있는 계단 유리(L:100mm W:50mm)

• 모양의 유리

• 사전 세탁기

가스 충전이 있는 수직 단열 공기 부상 유리 공정 라인의 다른 크기:

LIJIANG GLASS 관련제품

자동 수직 절연 유리 실런트 씰링 로봇 기계

기능 및 특징

1. 기계는 유리 심층 가공 기업, 높은 자동화, 노동 강도 감소, 인력 절약, 생산 효율성 향상에 적합합니다.
2. 전체적인 기계는 기억 기능과 더불어 사람 기계 터치스크린 공용영역을 채택합니다.
3. 코팅 실란트 후 유리 가장자리와 모서리가 기포없이 가득 차 있고 표면이 매끄럽고 모서리가 필요하지 않습니다.
4. 두 세트의 독립적인 실런트 공급 시스템(혼합 장치 포함)을 사용하여 원 버튼 작동으로 두 종류의 실런트가 빠르게 전환됩니다(모델 II).

5. 기계의 너비는 1.5m, 작은 바닥 면적, 공간 절약
6. 세 번째 섹션은 유리를 미리 저장하여 효율성을 효과적으로 향상시킬 수 있습니다.

7. 처리할 수 있는 가장 작은 절연 유리 크기는 400*300mm입니다.

8. 믹서에 안티 블로킹 장치 장착

9. 서보 제어 시스템은 세계적으로 유명한 브랜드(일본 YASKAWA)를 채택하여 성능이 안정적입니다.
10. 정확한 포지셔닝으로 유리가 원활하게 이송되도록 샤프트 전달.
11. 특수 V 형 전송 벨트는 실런트가 벨트에 달라 붙는 것을 방지하고 유리 가장자리가 깨끗한 지 확인하고 V 형 블록을 변경할 수 있습니다.
12. 예비 부품은 높은 표준화 및 고정밀도로 생산되어 기계를 장기간 안정적으로 사용할 수 있도록 합니다.
13. 삼중 글레이징에 적합합니다.

14. 뒤판에 바퀴를 운반하는 것은 유리가 매끄럽게 수송되는 것을 확인하기 위하여 끼워넣어진 바퀴를 채택합니다

수직 절연 유리 밀봉 로봇의 사양

2.2 기계 소음

주요 특징:

• 일본 Yaskawa 서보 시스템 제어, 전자동 및 고효율 밀봉 기계

• 4개 섹션, 캔 보관 유리

• 타이밍 벨트, 부드러운 전달 및 정확한 위치 채택

• 스크레이퍼와 롤러로 유리 모서리를 자동으로 수리

• 유리 크기, 접착제 깊이(30mm) 자동 측정

• 모든 자동 기능은 수동 조작입니다.

• 이중 유리 코팅 가능

• 가장자리가 있는 모양 유리, 계단 유리, 삼중 유리 (선택 과목)

• 한 세트의 부스터 펌프가 두 그룹의 실런트를 제어합니다. (선택 과목)

• 실리콘, 폴리설파이드 및 실리콘 구조용 실런트 사용 가능

• 접착제 헤드가 기계 전면에 있어 스텝 유리 코팅이 용이합니다.

• 단열 유리 가공 라인과 연결 가능

• 코드 스캔 기능 포함 (선택 과목)

기술 데이터

전기 매개변수
