제품 상세 정보:
|
인증: | CE | 이름: | 자동 점보 사이즈 단열 유리 가공기 |
---|---|---|---|
전압: | 380V 50Hz 3P | 질환: | 새 기계 |
보증: | 일년 | Min. 최소 glass size 유리 크기: | 280*400 |
IG 두께: | 60mm | Max. 최대 glass size 유리 크기: | 2500*3500 |
브러쉬 세척: | 6개 | 평평한 유리 두께: | 3-15mm |
하이 라이트: | 창용 단열 유리 생산 라인,점보 단열 유리 생산 라인,점보 이중 유리 생산 라인 |

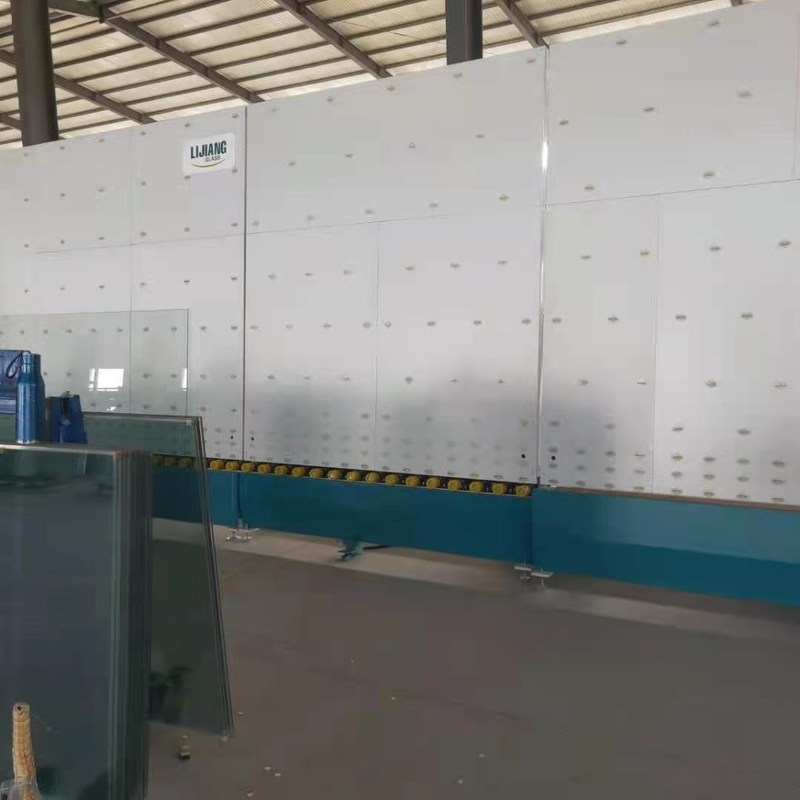

창과 문을 위한 엄청나게 큰 크기 이중 유리를 끼우는 격리 유리 생산 라인
자동 가스 충전 기능이 있는 점보 사이즈 이중 절연 유리 생산 라인의 주요 특징
1, 로딩 부분
로이 유리를 방지하기 위해 반대면을 붙이고 휠자국을 남기거나 로이 코팅 코팅 검사를 사용합니다 - 금속 피막 전도성 (타사 사용 광전 감지, 더 높은 투명 피막 코팅을 위해 인식하기 어려움)
(나일론 및 폴리우레탄 + 메탈 컬럼

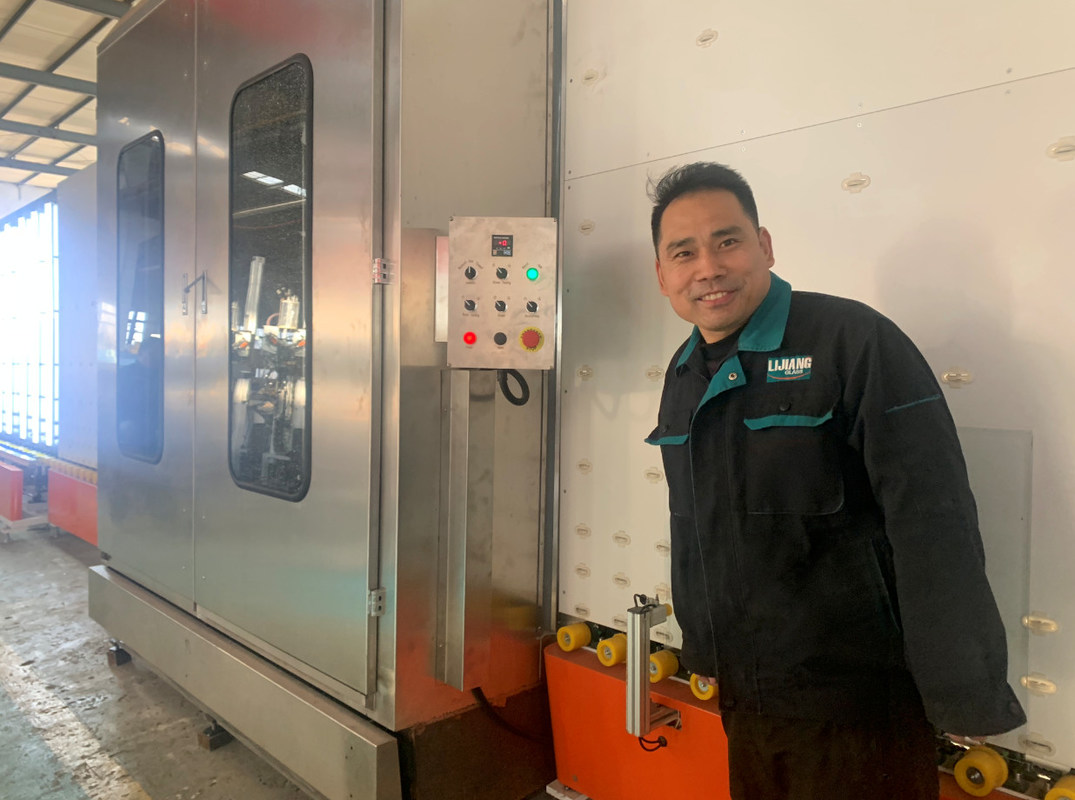

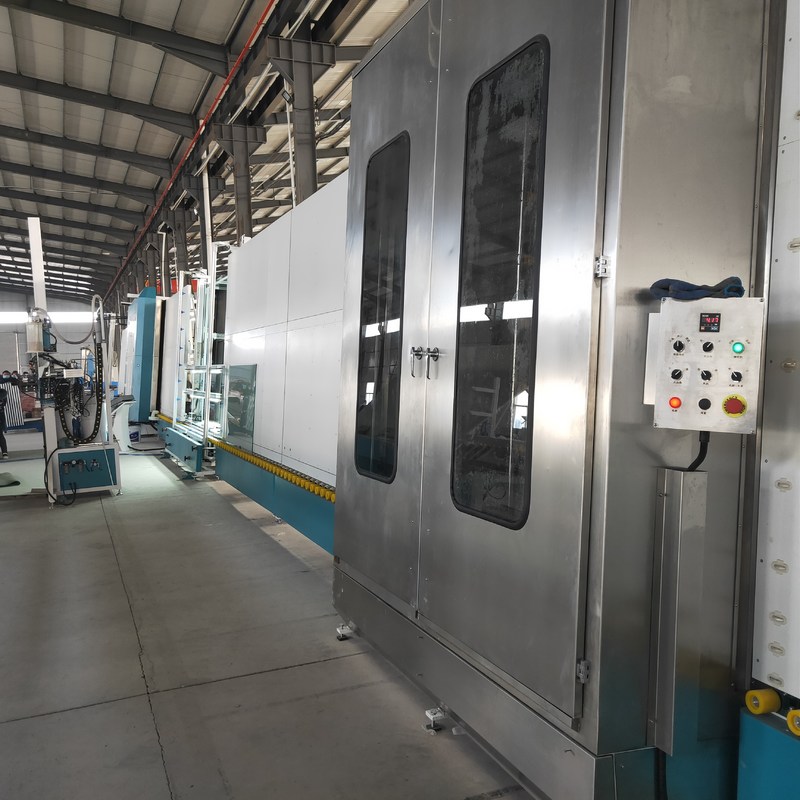

2, 세척 및 건조 부분
* 세 쌍의 부드러운 브러시는 낮은 유리와 일반 유리를 씻을 수 있으며 직경은 0.1mm 미만입니다.
* 재질은 스테인리스 스틸입니다.
* 윈드 나이프는 플로트 디자인으로 유리 표면과 윈드 나이프 사이에 항상 3mm의 올바른 거리를 유지합니다. (LISEC 구조와 동일(참고: 3mm는 최고의 건조 거리)
유니버설 조인트 장치가 있습니다. 유리 두께가 변경되면 에어 나이프가 앞뒤로 움직여 거리를 조정할 수 있으므로 윈드 나이프와 유리 사이의 상대 거리가 일정하여 손상을 피할 수 있습니다. 유리 두께의 변화로 인한 유리 필름.
* 전면 및 후면 스퀴즈 휠은 모두 능동적으로 이동하고 전달합니다.유리의 크기에 관계없이 (8mm) 크고 작거나 두껍고 얇은 유리가 원활하게 통과하도록 보장합니다. (LISEC과 동일)
3, 감지 부분
4, 조립 부품
빔 리프팅 구조 내장(더블빔)유리 감지 및 닦기에 편리
5, G~처럼 충전재 그리고 누르는 부분
1, 두께 측정 测厚: 실린더는 전자 눈금자를 구동하여 유리 두께와 알루미늄 프레임 너비를 측정하고 인플레이션 및 서보 프레스에 대한 매개 변수를 제공합니다.
2, 동기식 벨트 빔 이동: 동기식 벨트 빔은 유리 두께와 알루미늄 프레임 너비에 따라 이동하여 인플레이션 구멍이 첫 번째와 두 번째 유리 알루미늄 프레임 사이에 위치하여 간격을 팽창시킵니다(값은 DC 푸시 로드 및 전자식 자)
3, 고객 요구에 따라 아르곤 가스 농도를 터치 스크린에 입력
4, 디스플레이 기능: 터치 스크린은 전체 아르곤 가스 충전 처리를 표시합니다. 내부에 이미 얼마나 많은 아르곤 가스가 채워져 있는지 매우 명확하게 알 수 있습니다.
E, 바닥에서 가스 충전
(구형)
작은 크기의 유리(800mm 미만)가 프레싱 및 가스 충전 섹션을 통과할 때 프레싱 부품은 4개 부품(800mm당)으로 나뉘며 한 부품만 작동합니다.
800mm 이상 1600mm 미만인 경우 두 부분으로 작동하며 전체 프레스 및 가스 충전 섹션 작업이 필요하지 않습니다.그것은 아르곤 유리를 저장할 수 있습니다.
에프, 측면 씰 방식은 씰링을 따릅니다.(새로운 유형)
(기계 쪽에는 7-8개의 감지 지점이 있는 하나의 산소 센서가 있습니다.
G ㅏ조정가능한 프레스 부품
1, 프레싱 프레임에 용접 후 응력이 있으므로 일정 시간 사용 후 모양이 변형되는 문제가 불가피합니다(기계가 DGU를 적절하고 균일하고 단단히 누를 수 없음).
이 고르지 못한 불가피한 문제에 대한 해결책은 다음과 같습니다.
2, 리드 스크류 프레스
시간 공기 지원 컨베이어 (옵션 기능)
바퀴 자국 없이 깨끗한 DGU 내부 보장
세탁 후와 누르기 전은 모두 에어 서포트
I 전기 부품
우리는 독일 시멘스/일본 야스카바를 사용하고 있습니다.
주요 구성 요소 목록
구성품 | 상표 | 주목 |
서보 모터 | 독일 시멘스 | 계단식 유리용 |
서보 드라이버 | 독일 시멘스 | 계단식 유리용 |
서보 모터 | 독일 시멘스 | 전송을 위해 |
서보 모터 | 독일 시멘스 | 언론용 |
PLC | 독일 시멘스 | |
저전압 부품 | 독일 시멘스 | |
주파수 변환기 | 독일 시멘스 | |
스위칭 전원 공급 장치 | 대만 MW | |
광전자 스위치 | 코리아오토닉스 | |
공압 부품 | 대만 에어택 | |
공압 부품 | 대만 에어택 | |
터치 스크린 | 대만 웬뷰 | |
여행 스위치 | 대만(TEND) | |
계전기 | 일본 옴론 | |
버튼 및 표시등 | 프랑스 슈나이더 |
기술 데이터
2000*2500 최대 유리 크기
|
일반 유리 |
2000*2500mm(2000*3000mm 二次压合)
|
아르곤 가스가 함유된 유리 | 2000*2500mm | |
2500*3500 최대 유리 크기 | 일반 유리 | 2500*3500mm(2000*4000mm 二次压合) |
아르곤 가스가 함유된 유리 | 2500*3200mm | |
최소 유리 크기 | 280*450mm | |
유리 두께 | 3-15mm | |
단열 유리 두께 | 50mm(60mm용으로 특별 제작) | |
유리 세척 속도 | 여름 8-10m/min 겨울 6-7m/min | |
유리 컨베이어 속도: | 45m/분 | |
세척 브러쉬 | 3쌍 | |
상수도: | 물 소비량: 0.5t/h 전도도: ≤50μs/cm6-7 | |
급기 | 흐름: 0.8m/min | |
기압 | ≥0.8MPa | |
총 전력 | 3P 380V 50HZ 34KW | |
치수 | 23500*3500*3700mm |
●세탁기는 SS재질과 방수장치를 채용
●자동 온도 조절 및 물 세척 시스템을 갖춘 물 탱크
● 공기 가열 시스템
●에어 팬 자동 시작 및 중지 설정
●소음 감소 시스템
●세탁 속도 온라인 표시
●지능형 간헐적 작업, 에너지 절약
●독일 지멘스 PLC 제어 시스템, 터치 스크린 인터페이스
●코팅 유리 및 로이 유리 자동 식별
●3쌍의 부드러운 브러시는 온라인 및 오프라인 Low-E 유리를 세척할 수 있습니다.
●플레이트 누름면을 직선으로 유지하기 위한 조정 가능한 누름판
● 항공 플러그의 연결 모드
●트리플 IG 및 셰이프 IG 제작 가능
옵션
● 사전 세탁
●3 또는 4 사이드 스텝 IG를 위한 자동 정확한 위치 지정
●자동 가스 파일링은 가스 값을 설정하고 가스 농도가 높은 온라인으로 파일링 과정을 표시할 수 있습니다.
1. 우리 회사는 무엇을 합니까?
LIJIANG GLASS는 2012년부터 중국 지난 시의 제조업체입니다.우리는 애프터 서비스로 전 세계에 기계를 제공하는 IG 라인, 씰링 로봇, 스페이서 벤딩 머신, 건조제 충전 기계, 부틸 압출기 등을 만듭니다.
2. IG 라인이란?
IG 라인은 단열 유리 가공 라인이라고 하며 유리 세척기, 스페이서 프레임 설치 및 유리 압착기를 포함합니다.우리는 일반적으로 2000*2500, 2500*3500, 2500*4000, 2500*4500 및 3300*7000 IG 라인이 있습니다.IG 라인의 종류는 아르곤을 채우지 않고 아르곤 가스를 채우는 것입니다.에어 플로팅 IG 라인과 초고속 IG 라인(두 개의 IG 장치를 함께 세척 및 압착)의 두 가지 특수 IG 라인도 있습니다.
3. 생산 라인을 포장하는 방법?
IG 라인의 한 세트는 일반적으로 외국으로 운송할 때 2개의 컨테이너, 40HQ 컨테이너 2개가 필요합니다.
4. 판매 후 서비스를 제공하는 방법?
전 세계의 바이러스 이후, 우리 엔지니어는 세계의 많은 국가로 제한됩니다.그래서 Wechat, Whatsapp 등을 통해 온라인으로 설치 서비스 및 교육 작업을 제공합니다.세계가 더 나은 장비를 갖추게 되면 엔지니어가 다시 우리 기계를 점검하러 갈 것입니다.
남미 시장의 경우 서비스를 제공할 한 명의 엔지니어가 있습니다.
인도 및 인도 시장의 경우 두 명의 인도 엔지니어가 있으며 제 시간에 서비스를 제공할 수 있습니다.
다른 시장을 위해 우리는 10 - 20년 경험을 가진 엔지니어 팀이 있습니다, 그들은 기계를 설치하고, 노동자를 훈련하고 제 시간에 판매 후 서비스를 제공하기 위해 외국 고객의 공장에 갈 것입니다.
