제품 상세 정보:
|
| 상품명: | Vertica 단열 공기 부상 유리 가공 라인 | 전압: | 380V 50Hz 3P |
|---|---|---|---|
| 세탁 속도: | 2-10m/분 | 최대 작업 속도: | 45m/분 |
| 평평한 유리 두께: | 3-15mm | 브러쉬 세척: | 6조각 |
| 하이 라이트: | 절연 유리 생산 라인,이중 유리 절연 유리 생산 라인,절연 이중 유리 생산 라인 |
||
절연 유리 가공을 위한 이중 유리를 끼우는 절연 유리 생산 라인 엄청나게 큰 크기 3300*7000mm
이중 유리 단열 유리 공정 라인의 주요 특징
● 독일 Siemens PLC 제어 시스템, 터치 스크린 인터페이스
● 코팅된 Low-E 유리의 자동 식별
● 3쌍의 부드러운 브러시로 온라인 및 오프라인 Low-E 유리 청소 가능
● 세탁기는 SS재질과 방수장치를 사용합니다.
● 플레이트의 눌린 표면을 직선으로 유지하는 조정 가능한 프레스 보드
● 항공 플러그 연결 모드
● 자동 온도 조절 및 물 세척 시스템을 갖춘 물 탱크
● 공기 가열 시스템
● 에어 팬 자동 시작 및 정지 설정
● 소음 감소 시스템
● Triple IG 및 형 IG 제작에 적용 가능
● 세탁 속도 온라인 표시
● 지능형 간헐적 작업, 에너지 절약
자동 점보 크기 이중 가스 충전 단열 유리 라인의 옵션
1. 사전 세척
2. 3 또는 4 사이드 스텝 IG를 위한 자동으로 정확한 포지셔닝
3. 자동 가스 충전은 가스 값을 설정하고 가스 농도가 높은 온라인 충전 처리를 표시 할 수 있습니다.
1. IG 라인이란?
IG 라인 타입은 아르곤으로 채워지지 않고 아르곤 가스로 채워집니다.또한 두 개의 특수 IG 라인, 즉 에어 플로팅 IG 라인과 초고속 IG 라인(두 개의 IG 장치를 함께 청소 및 압착)이 있습니다.
IG 라인은 이중창 라인이라고 하며 유리 와셔, 스페이서 프레임 설치 및 유리 프레스를 포함합니다.일반적으로 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500 및 3300 * 7000 IG 라인이 있습니다.
2. 우리 회사는 무엇을합니까?
LIJIANG GLASS는 2012년부터 중국 제남에 위치한 제조업체입니다. 우리는 IG 라인, 이중 유리 씰 로봇, 스페이서 벤딩 머신, 부틸 압출기 건조기 충전 기계와 같은 애프터 서비스를 통해 전 세계적으로 증명 기계를 제조합니다.
삼. 애프터 서비스를 제공하는 방법?
인도와 인도 주변 시장에 두 명의 인도 현지 엔지니어가 제 시간에 서비스를 제공할 수 있습니다.
남미 시장에는 서비스를 제공하는 엔지니어가 한 명 있습니다.
다른 시장의 경우 경험이 10-20년인 엔지니어 팀이 있으며, 이들은 외국 고객의 공장에 방문하여 기계를 설치하고 근로자를 교육하고 제 시간에 애프터 서비스를 제공합니다.
전 세계적으로 바이러스가 발생한 이후로 당사 엔지니어는 전 세계 여러 국가로 제한되었습니다.이것이 우리가 Wechat, Whatsapp 등과 함께 온라인 설치 서비스 및 교육 작업을 제공하는 이유입니다.세상이 더 나아지면 엔지니어들이 우리 기계를 다시 점검하러 갈 것입니다.
4. 생산 라인을 포장하는 방법?
IG 라인의 한 세트는 일반적으로 외국으로 운송할 때 2개의 컨테이너, 40HQ 컨테이너 2개가 필요합니다.
자동 단열 유리 생산 라인의 세부 사항 :
• 수직 단열 유리 생산 라인에는 7개의 섹션이 있습니다.
01 환승구간;
02 세탁기;
03 배출구간;
04 검사 및 설치 섹션;
05 환승구간;
06 프레싱 및 충전 섹션;
07 방전 섹션.
• 01 옮기다 부분
코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지
• 02 세탁 기계
주요 특징:
• 0.1mm의 부드러운 털 6개로 로우 글라스 세척 가능
• 신형 에어나이프는 알루미늄 프로파일(Duckville Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이것은 조정 나사의 수를 줄이고 각 나사가 느슨해지는 것을 방지하며 에어 나이프 공진을 방지합니다.
• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.
• 청소 속도 표시가 있는 작업 상자는 청소 속도(8-10m)를 정확하게 표시할 수 있습니다.
• 물탱크 자동 온도 조절, 급수 시스템
• 유럽식 소음기 시스템
• 스테인리스 스틸 소재
• 03 배출구간
• 보관 유리
• 04 점검 및 설치과
이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다.
• 05 환승구간
• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.
• 06 압착 및 충전부
주요 특징:
• 초장형 유리는 2배 압축 가능
• 컨베이어 벨트를 채택하여 유리를 이송하고 서보 모터를 사용하여 유리를 누르십시오.
• 유지 보수가 용이하도록 누름판을 열 수 있습니다.
• 긴 수명을 보장하는 조절 가능한 구조의 누름판
• 07 배출구간
• 보관 유리
• 실링기에 연결 가능
수직의 매개변수 자동적 인 단열 유리 생산 라인
| 단위 | LJBZ3370 | |
| 전압 | 380V50Hz3P | |
| 총 전력 | KW | 54.5 |
| 세탁 속도 | m/min | 2-10 |
| 최대 작업 속도 | m/min | 45 |
| 최소 유리 크기 | mm | 450*280 |
| 최대 유리 크기 | mm | 3300*7000 3000*3000 (두 번 누르기) |
| 평평한 유리 두께 | mm | 3-30 |
| 세척 브러쉬 | 조각 | 6 |
| 단열 유리의 최대 두께 | mm | 80 |
| 총 가스 소비량 | L/분 | 1500 |
| 컨베이어 롤 높이 | mm | 520 |
| 치수(L*W*H) | mm | 47200*3500*4500 |
전기 매개변수
| 이름 | 기원 | 상표 |
| PLC | 독일 | 지멘스 |
| 저전압 전기 제품 | 독일 | 지멘스 |
| 주파수 변환기 | 독일 | 지멘스 |
| 스텝 글라스용 서보 모터 | 일본 | 후지 |
| 광전 스위치 | 독일 | 병든 |
| 마이크로 스위치 | 대만 | 추세 |
| 버튼 및 표시등 | 프랑스 | 슈나이더 |
| 터치 스크린 | 대만 | 와인뷰 |
| 중간 릴레이 | 일본 | 오므론 |
| 브러시 모터 | 중국 | 칭화 |
| 물 펌프 | 중국 | 링샤오 |
| 가이드 | 대만 | 하이윈 |
| 공압 부품 | 대만 | 에어택 |

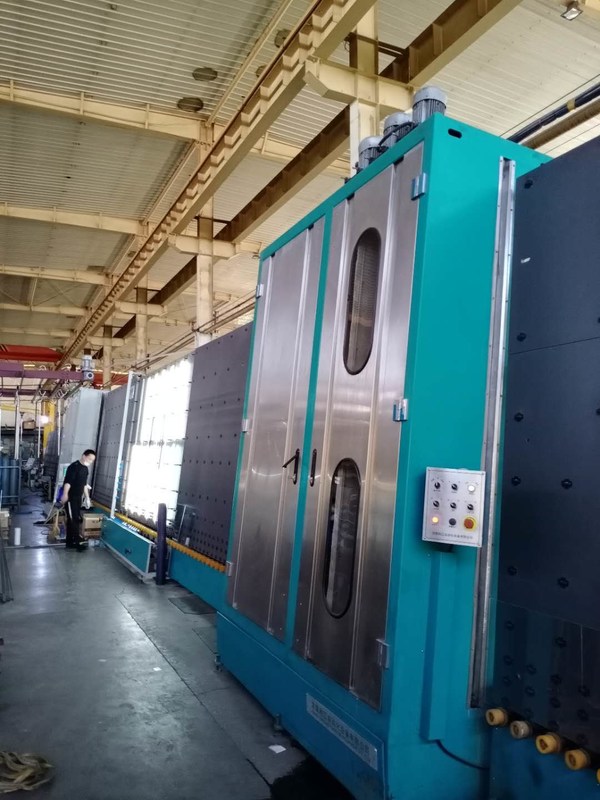

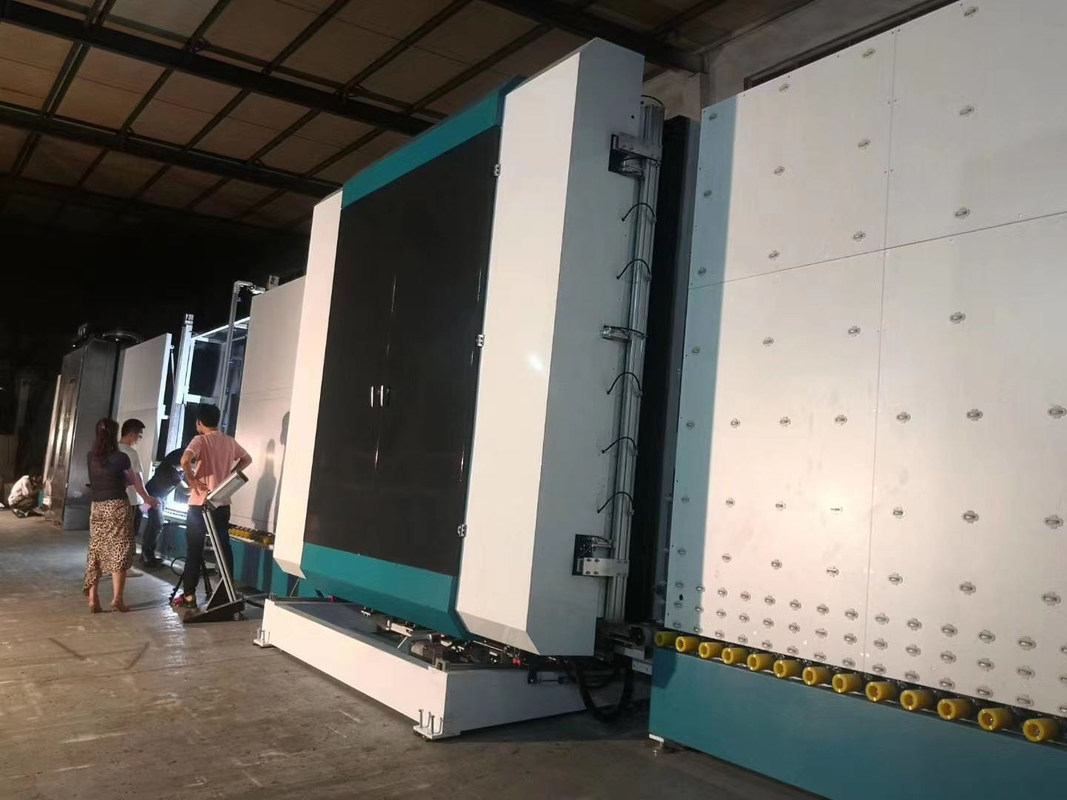

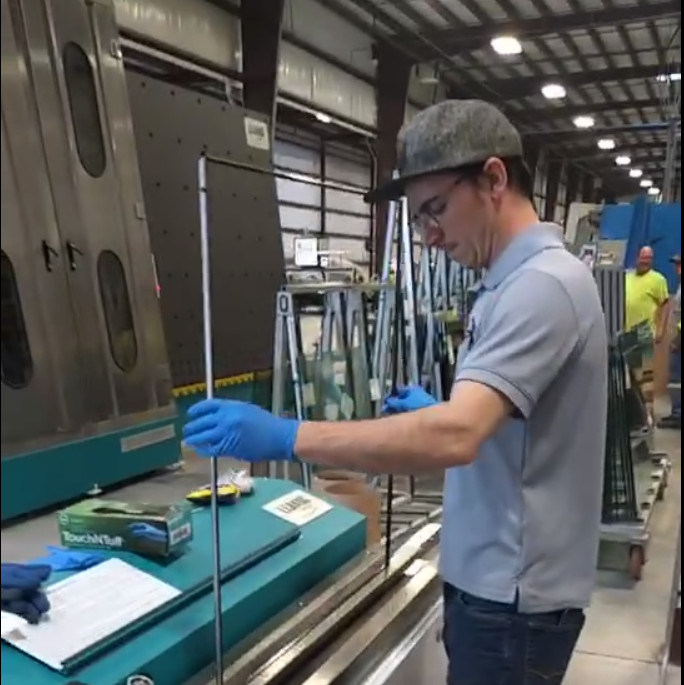

자동 단열 유리 생산 라인 사진
LIJIANG GLASS 관련 생산
절연 처리를 위한 세륨 뜨거운 용해 부틸 압출기 장비를 가진 자동적인 부틸 기계
고품질의 Aotomatic Bulyl 압출기 기계
애플리케이션
PLC 제어 시스템, 터치 스크린 인터페이스
속도에 따라 접착제의 양을 자동으로 조절
알루미늄 바의 너비를 자동으로 식별하고 그에 따라 접착 노즐을 조정할 수 있습니다.
유압 시스템은 독일 구성 요소를 사용하여 접착제가 균일하고 완전한지 확인합니다.
고속 예열, 작업 효율 향상
예열 기능으로
배기 및 팽창식 기능으로 코팅 품질을 개선하고 접착제 공급 시간을 단축합니다.
빠른 코팅 속도, 최대 47m/min
압착 압력: 10-18MPa
온도: 110-140℃
알루미늄 스페이서 폭: 6A-27A
속도: 5-47m/분
부틸 실린더 직경: 200mm
공기 공급: 0.4㎡/분
공압:> 0.6Mpa
총 전력: 380V, 5.7KW, 50HZ
치수: 2800 * 700 * 900mm
무게: 650kg
기술 매개변수자동 핫멜트 압출기
| 압착 압력 | 10-18MPa |
| 온도 | 110~140℃ |
| 접착제 두께 | 0.3-0.5mm |
| 접착제 폭 | 3.5mm |
| 알루미늄 스페이서 폭 | 5.5-26.5mm |
| 속도 | 0-47m/분 |
| 부틸 실린더의 직경 | 200mm |
| 급기 | 0.4m³/분 |
| 기압 | ≥0.6MPa |
| 총 전력 | 380V, 5.7KW, 50HZ |
| 치수 | 2800×700×900mm(L×W×H) |
| 무게 | 750kg |
장비 세부 사항 자동 부틸 압출기 단열 유리 기계
독일 지멘스 부품
부틸 압출기 기계는 독일 브랜드 Siemens PLC, 안정적인 성능을 채택합니다.
KINCO 터치스크린
toubh 화면 조작, 간단한 평가판, 명확한 인터페이스, 간단한 조작, 스마트 터치 스크린, 업데이트된 프로그래밍을 사용하십시오.
독일 HAVE 밸브
고속 부틸 압출기 독일의 Harvey 밸브를 채택하여보다 안정적인 성능을 제공합니다.
경보 시스템
부틸 추가를 상기시키는 자동 경보 시스템을 채택하십시오.
접착제 실린더
고무 실린더는 부틸 교환에 편리한 풀업 구조를 채택합니다.
독일 맥시마이터 실린더
슈퍼 충전 시스템은 유명한 공압 및 유압 실린더를 채택하여 콘센트 오일의 압력을 강력하게 제어합니다.
속도 변화에 따라 접착제 투입량을 자동으로 조정하십시오
빔의 높이 조정이 편리하고 흰색 선 문제를 해결하는 데 효과적입니다.
LIJIANG GLASS의 다른 제품
알루미늄 막대와 따뜻한 막대가 있는 스페이서 벤딩 머신
애플리케이션
알루미늄 바와 웜바가 있는 자동 스페이서 벤딩 머신은 하나의 알루미늄으로 다양한 볼록 다각형 알루미늄 프레임을 만들 수 있습니다.알루미늄 바와 웜바가 있는 자동 스페이서 벤딩 머신은 하나의 알루미늄으로 다양한 볼록 다각형 알루미늄 프레임을 만들 수 있습니다.벤딩 머신은 알루미늄 로드, 스테인리스 스틸 로드, 웜 바, 써멕스 등을 구부리는 데 사용할 수 있습니다. 벤딩 머신에는 또한 인쇄 코드, 인쇄 라벨, 드릴 구멍, USB, 대형 프레임을 지원하는 기계 손이 포함됩니다.
장비 세부 정보
선도기술
기술 데이터
| 최대 굽힘 크기 | 2000mm*2000mm(2500mm*2500mm) |
| 최소 굽힘 크기 | 250mm*200mm |
| 알루미늄 스페이서 폭 | 5.5-27mm |
| 치수 오류 | ±0.5mm |
| 각도 오차 | ±1º |
| 처리 속도 | ≤26초 |
| 급기 | ≥0.65MPa |
| 총 전력 | AC220/380V 50Hz 2.5KW |
| 치수 | 10500mm*2200mm*2600mm |
전기 매개변수
| 이름 | 상표 | 이름 | 상표 |
| PLC | 독일 지멘스 | 세 쌍둥이 | 대만 에어택 |
| 저전압 전기기기 | 독일 지멘스 | 실린더 | 대만 에어택 |
| 서보 모터 | 일본 후지 | 솔레노이드 벨브 | 대만 에어택 |
| 서보 드라이버 | 일본 후지 | 스위치 전원 | 대만 TEND |
| 계전기 | 일본 오므론 | 터치 스크린 | 대만 WEINVIEW |
| 감지기 | 코리아오토닉스 | 가이드 | 대만 TBI |
수직 자동차 산업 평면 유리 세척 및 청소 기계
1. 개요 자동 수직 유리 세척 및 건조기
자동차 산업 평면 유리 와셔는 이중 유리를 처리하기 위한 유리 세척에 사용됩니다.자동 수직 와셔 및 와셔는 다음 기능을 수행할 수 있습니다. 사전 세척, 평면 및 저유리의 세척 및 건조.생산 중.유리 와셔는 작은 설치 공간, 고효율, 고성능 및 편리한 유지 관리의 장점이 있습니다.
2. 장점 유리 세탁기의• 0.1mm 부드러운 털의 부드러운 브러시 3쌍으로 로우 글라스를 세척할 수 있습니다.
• 사전 청소(선택 사항)
• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.
• 신형 에어나이프는 알루미늄 프로파일(Duckville Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이것은 조정 나사의 수를 줄이고 각 나사가 느슨해지는 것을 방지하며 에어 나이프 공진을 방지합니다.
• 유럽식 소음기 시스템
• 청소 속도 표시가 있는 작업 상자는 청소 속도(8-10m)를 정확하게 표시할 수 있습니다.• 물탱크 자동 온도 조절, 급수 시스템
• 스테인리스 스틸 소재
3. 수직 유리 세탁기의 주요 특징
4. 기술 매개변수 수직 유리 세척 및 건조기
| 전원 공급 장치 | 전압(V) | 380 |
| 주파수(Hz) | 50 | |
| 주 전원 | kW | ≈35 |
| 세탁 속도 | m/min | 1~7 |
| 최대 고속 | m/min | 10 |
| 최소 유리 크기 | mm | 450×280 |
| 최대 유리 크기 | mm | 2500×4000 |
| 유리 두께 | mm | 3~15 |
| 롤러 높이 | mm | 500±20 |
| 총 무게 | 킬로그램 | ≈3500 |
5. 자동 세부 사항유리 세탁기
LIJIANG GLASS 소개
애플리케이션
이중 유리 가공 라인(가스 충전 포함)은 이송 섹션, 세척 섹션, 검사 섹션 및 압착 섹션(총 7개 부품)의 4개 섹션으로 구성됩니다.이중유리, 삼중유리, 로이유리, 형유리, 단차유리 등 첨단기술을 이용하여 고품질의 다양한 DGU를 자동으로 제작합니다.게다가 두 개의 이중 유리를 동시에 채울 수 있는 새로운 IG 라인.
| 모델 | 최소 크기 | 최대 크기 | 낮은 유리 | 스텝 글라스 | 트리플 유리 | 충전 가스(G) |
| LJBZ1825 | 300*500 | 1800*2500 | √ | √ | √ | √ |
| LJBZ2025 | 300*500 | 2000*2500 | √ | √ | √ | √ |
| LJBZ2230 | 300*500 | 2200*3000 | √ | √ | √ | √ |
| LJBZ2530 | 300*500 | 2500*3500 | √ | √ | √ | √ |
로우 글라스 / 스텝 글라스 / 3중 글라스 / 셰이프 글라스 / 충전 가스 기능은 옵션입니다.그리고 가스를 채우는 LJBZ2535G IG 라인의 크기는 2500*3500mm가 아닌 2500*3200mm의 최대 유리에 가스를 채울 수 있습니다.
매개변수 데이터
1. 생산명 : 프레스 패널 및 충전 가스가 있는 단열 유리 공정 라인
2. 모델명 : LJBZ2535G
3. 원산지 : 중국 제남
4. 유리 두께 : 3 - 15mm
5. 단열 유리 두께 : 60mm
6. 유리세척 속도 : 2 - 10m/min
7. 유리 컨베이어 속도 : 48m/min
8. 세척솔 : 부드러운 솔 3쌍
9. 세탁기 재질 : 스테인리스 스틸
10. 기능 : DGU / Step glass / Shape glass / Triple glass / 아르곤 가스 충전
11. 최대 유리 크기 : 2500*3500mm
12. 가스 충전을 위한 최대 유리 크기: 2500*3200mm
13. 보증기간 : 12개월
14. 색상: 파란색(밝은 흰색), 많은 색상을 고객화할 수 있습니다.
15. 길이 : 23.5m
16. 방향: 오른쪽에서 왼쪽으로
17. 모양 유리: 한 면이 일직선이어야 합니다.
18. 최소 유리 크기: 450*280mm
19. 높이(지면에서 롤러까지): 520mm
20. Step glass : 작은 유리가 내부 또는 외부에 있음
주요 특징
