제품 상세 정보:
|
| 상품명: | Vertica 단열 공기 부상 유리 가공 라인 | 전압: | 380V 50Hz 3P |
|---|---|---|---|
| 세탁 속도: | 2-10m/분 | 최대 작업 속도: | 45m/분 |
| 평평한 유리 두께: | 3-15mm | 브러쉬 세척: | 6조각 |
| 하이 라이트: | 이중 유리 절연 유리 생산 라인,점보 절연 유리 생산 라인,3300*7000mm 유리 생산 라인 |
||

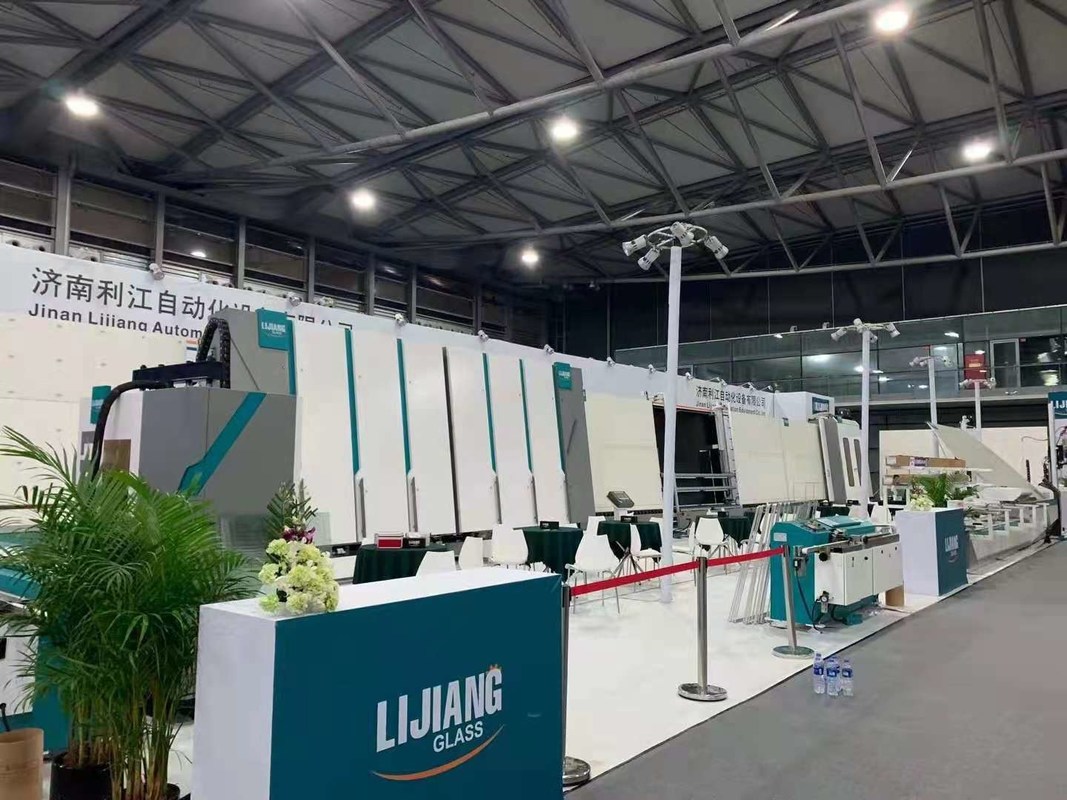

절연 유리 가공을 위한 이중 유리를 끼우는 절연 유리 생산 라인 엄청나게 큰 크기 3300*7000mm
이중 유리 단열 유리 공정 라인의 주요 특징
●독일 지멘스 PLC 제어 시스템, 터치 스크린 인터페이스
●코팅 유리 및 Low-E 유리 자동 식별
●3pair 부드러운 브러시는 온라인 및 오프라인 Low-E 유리를 씻을 수 있습니다.
●세탁기는 SS재질과 방수장치를 채용
●플레이트 누름면을 직선으로 유지하기 위한 조정 가능한 누름판
● 항공 플러그의 연결 모드
●자동 온도 조절 및 물 세척 시스템을 갖춘 물 탱크
● 공기 가열 시스템
●에어 팬 자동 시작 및 중지 설정
●소음 저감 시스템
●트리플 IG 및 셰이프 IG 제작 가능
●세탁 속도 온라인 표시
●지능형 간헐적 작업, 에너지 절약
자동 점보 크기 이중 가스 충전 단열 유리 라인의 옵션
1. 사전 세척
2. 3 또는 4 사이드 스텝 IG를 위한 자동으로 정확한 포지셔닝
3. 자동 가스 충전은 가스 값을 설정하고 가스 농도가 높은 온라인 충전 처리를 표시 할 수 있습니다.
1. IG 라인이란?
IG 라인의 종류는 아르곤을 채우지 않은 것과 아르곤 가스를 채우는 것입니다.에어 플로팅 IG 라인과 초고속 IG 라인(두 개의 IG 장치를 함께 세척 및 압착)의 두 가지 특수 IG 라인도 있습니다.
IG 라인은 단열 유리 가공 라인이라고 하며 유리 세척기, 스페이서 프레임 설치 및 유리 압착기를 포함합니다.우리는 일반적으로 2000*2500, 2500*3500, 2500*4000, 2500*4500 및 3300*7000 IG 라인이 있습니다.
2. 우리 회사는 무엇을합니까?
LIJIANG GLASS는 2012년부터 중국 지난 시의 제조 업체입니다.우리는 애프터 서비스를 통해 전 세계에 기계를 제공하는 IG 라인, 절연 유리 밀봉 로봇, 스페이서 벤딩 머신, 부틸 압출기 건조제 충전 기계 등을 만듭니다.
삼. 애프터 서비스를 제공하는 방법?
인도 및 인도 시장의 경우 두 명의 인도 엔지니어가 있으며 제 시간에 서비스를 제공할 수 있습니다.
남미 시장의 경우 서비스를 제공할 한 명의 엔지니어가 있습니다.
다른 시장을 위해 우리는 10 - 20년 경험을 가진 엔지니어 팀이 있고, 그들은 기계를 설치하고, 노동자를 훈련하고 제 시간에 판매 후 서비스를 제공하기 위해 외국 고객의 공장에 갈 것입니다.
전 세계의 바이러스 이후, 우리 엔지니어는 세계의 많은 국가로 제한됩니다.그래서 Wechat, Whatsapp 등을 통해 온라인으로 설치 서비스 및 교육 작업을 제공합니다.세계가 더 나은 장비를 갖추게 되면 우리 엔지니어가 다시 우리 기계를 점검하러 갈 것입니다.
4. 생산 라인을 포장하는 방법?
IG 라인의 한 세트는 일반적으로 외국으로 운송할 때 2개의 컨테이너, 40HQ 컨테이너 2개가 필요합니다.
자동 단열 유리 생산 라인의 세부 사항 :
• 수직 단열 유리 생산 라인에는 7개의 섹션이 있습니다.
01 환승구간;
02 세탁기;
03 배출구간;
04 검사 및 설치 섹션;
05 환승구간;
06 프레싱 및 충전 섹션;
07 방전 섹션.
• 01 옮기다 부분
코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지
• 02 세탁 기계
주요 특징:
• 0.1mm의 부드러운 털을 가진 6개의 부드러운 브러시를 사용하여 낮은 유리를 세척할 수 있습니다.
• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.
• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.
• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.
• 물탱크 자동 온도 조절, 급수 시스템
• 유럽식 소음기 시스템
• 스테인리스 스틸 소재
• 03 배출구간
• 보관 유리
• 04 점검 및 설치과
이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다.
• 05 환승구간
• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.
• 06 압착 및 충전부
주요 특징:
• 초장형 유리는 2배 압축 가능
• 컨베이어 벨트를 채택하여 유리를 이송하고 서보 모터를 사용하여 유리를 누르십시오.
• 유지 보수가 용이하도록 누름판을 열 수 있습니다.
• 긴 수명을 보장하는 조절 가능한 구조의 누름판
• 07 배출구간
• 보관 유리
• 실링기에 연결 가능
수직의 매개변수 자동적 인 단열 유리 생산 라인
| 단위 | LJBZ3370 | |
| 전압 | 380V50Hz3P | |
| 총 전력 | KW | 54.5 |
| 세탁 속도 | m/min | 2-10 |
| 최대 작업 속도 | m/min | 45 |
| 최소 유리 크기 | mm | 450*280 |
| 최대 유리 크기 | mm | 3300*7000 3000*3000 (두 번 누르기) |
| 평평한 유리 두께 | mm | 3-30 |
| 세척 브러쉬 | 조각 | 6 |
| 단열 유리의 최대 두께 | mm | 80 |
| 총 가스 소비량 | L/분 | 1500 |
| 컨베이어 롤 높이 | mm | 520 |
| 치수(L*W*H) | mm | 47200*3500*4500 |
전기 매개변수
| 이름 | 기원 | 상표 |
| PLC | 독일 | 지멘스 |
| 저전압 전기 제품 | 독일 | 지멘스 |
| 주파수 변환기 | 독일 | 지멘스 |
| 스텝 글라스용 서보 모터 | 일본 | 후지 |
| 광전 스위치 | 독일 | 병든 |
| 마이크로 스위치 | 대만 | 추세 |
| 버튼 및 표시등 | 프랑스 | 슈나이더 |
| 터치 스크린 | 대만 | 와인뷰 |
| 중간 릴레이 | 일본 | 오므론 |
| 브러시 모터 | 중국 | 칭화 |
| 물 펌프 | 중국 | 링샤오 |
| 가이드 | 대만 | 하이윈 |
| 공압 부품 | 대만 | 에어택 |

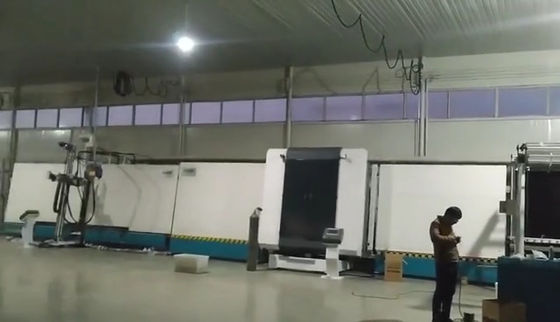

자동 단열 유리 생산 라인 사진
LIJIANG GLASS 관련 생산
절연 처리를 위한 세륨 뜨거운 용해 부틸 압출기 장비를 가진 자동적인 부틸 기계
고품질의 Aotomatic Bulyl 압출기 기계
애플리케이션
PLC 제어 시스템, 터치 스크린 인터페이스
다른 속도에 따라 접착제의 양을 자동으로 조정
알루미늄 막대의 너비를 자동으로 식별하고 그에 따라 접착제 노즐이 자동으로 조정할 수 있습니다.
유압 시스템은 독일 구성 요소를 사용하여 접착제가 균일하고 가득 차 있는지 확인합니다.
빠른 예열, 작업 효율성 향상
예열 기능으로
배기 및 팽창식 기능으로 코팅 품질을 개선하고 접착제 공급 시간을 단축하십시오.
빠른 코팅 속도, 최대 47m/min
짜기 압력: 10-18MPa
온도: 110-140℃
알루미늄 스페이서 폭: 6A-27A
속도: 5-47m/min
부틸 실린더의 직경: 200mm
공기 공급: 0.4㎡/min
기압:>0.6Mpa
총 전력: 380V, 5.7KW, 50HZ
차원: 2800*700*900mm
무게: 650kg
기술 매개변수자동 핫멜트 압출기
| 압착 압력 | 10-18MPa |
| 온도 | 110~140℃ |
| 접착제 두께 | 0.3-0.5mm |
| 접착제 폭 | 3.5mm |
| 알루미늄 스페이서 폭 | 5.5-26.5mm |
| 속도 | 0-47m/분 |
| 부틸 실린더의 직경 | 200mm |
| 급기 | 0.4m³/분 |
| 기압 | ≥0.6MPa |
| 총 전력 | 380V, 5.7KW, 50HZ |
| 치수 | 2800×700×900mm(L×W×H) |
| 무게 | 750kg |
장비 세부 사항 자동 부틸 압출기 단열 유리 기계
독일 지멘스 부품
부틸 압출기 기계는 독일 브랜드 Siemens PLC, 안정적인 성능을 채택합니다.
KINCO 터치스크린
toubh 화면 조작, 간단한 평가판, 명확한 인터페이스, 간단한 조작, 스마트 터치 스크린, 업데이트된 프로그래밍을 사용하십시오.
독일 HAVE 밸브
고속 부틸 압출기 독일의 Harvey 밸브를 채택하여보다 안정적인 성능을 제공합니다.
경보 시스템
부틸 추가를 상기시키는 자동 경보 시스템을 채택하십시오.
접착제 실린더
고무 실린더는 부틸 교환에 편리한 풀업 구조를 채택합니다.
독일 맥시마이터 실린더
슈퍼 충전 시스템은 유명한 공압 및 유압 실린더를 채택하여 콘센트 오일의 압력을 강력하게 제어합니다.
속도 변화에 따라 접착제 투입량을 자동으로 조정하십시오
빔의 높이 조정이 편리하고 흰색 선 문제를 해결하는 데 효과적입니다.
LIJIANG GLASS의 다른 제품
알루미늄 막대와 따뜻한 막대가 있는 스페이서 벤딩 머신
애플리케이션
전자동 스페이서 벤딩 머신은 기존 제조 기술을 대체하는 단열 유리용 프레임(또는 기타 재료)을 만드는 데 사용됩니다.알루미늄 막대기와 온난한 막대기를 가진 자동적인 간격 장치 구부리는 기계는 한 번에 하나의 알루미늄 스트립으로 다양한 볼록 다각형 알루미늄 프레임을 만들 수 있습니다.벤딩 머신은 알루미늄 바, 스테인리스 스틸 바, 웜 바 및 써멕스 등을 구부리는 데 사용할 수 있습니다.또한 굽힘 mahcine에는 인쇄 코드, 인쇄 레이블, 드릴링 구멍 및 USB, 지원 큰 프레임을 위한 기계 손이 포함되어 있습니다.
장비 세부 정보
선도기술
기술 데이터
| 최대 굽힘 크기 | 2000mm*2000mm(2500mm*2500mm) |
| 최소 굽힘 크기 | 250mm*200mm |
| 알루미늄 스페이서 폭 | 5.5-27mm |
| 치수 오류 | ±0.5mm |
| 각도 오차 | ±1º |
| 처리 속도 | ≤26초 |
| 급기 | ≥0.65MPa |
| 총 전력 | AC220/380V 50Hz 2.5KW |
| 치수 | 10500mm*2200mm*2600mm |
전기 매개변수
| 이름 | 상표 | 이름 | 상표 |
| PLC | 독일 지멘스 | 세 쌍둥이 | 대만 에어택 |
| 저전압 전기기기 | 독일 지멘스 | 실린더 | 대만 에어택 |
| 서보 모터 | 일본 후지 | 솔레노이드 벨브 | 대만 에어택 |
| 서보 드라이버 | 일본 후지 | 스위치 전원 | 대만 TEND |
| 계전기 | 일본 오므론 | 터치 스크린 | 대만 WEINVIEW |
| 감지기 | 코리아오토닉스 | 가이드 | 대만 TBI |
수직 자동차 산업 평면 유리 세척 및 청소 기계
1. 개요 자동 수직 유리 세척 및 건조기
자동차 산업 평면 유리 세탁기는 이중 유리 유리 가공을 위한 유리 세척에 사용됩니다.자동 수직 세척 및 청소 기계는 다음 기능을 완료할 수 있습니다: 평평한 유리와 낮은 유리의 사전 청소, 청소 및 건조. 슬롯 알루미늄 절연 유리의 생산에 있습니다.유리 세탁기는 작은 작업 면적, 고효율, 안정적인 성능 및 편리한 유지 보수의 장점이 있습니다.
2. 장점 유리 세탁기의
•0.1mm의 부드러운 털을 가진 3쌍의 부드러운 솔을 사용하여 낮은 유리를 세척할 수 있습니다.
•사전세탁(선택사항)
• 에어 나이프는 두께에 따라 에어 나이프의 너비를 자동으로 조정할 수 있습니다.
•새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.
•유럽식 소음기 시스템
•세탁 속도 표시가 있는 조작 상자는 세탁 속도(8-10m)를 정확하게 표시할 수 있습니다. •수조 자동 온도 조절, 물 보충 시스템
•스테인리스 스틸 소재
3. 수직 유리 세탁기의 주요 기능
4. 기술 매개변수 수직 유리 세척 및 건조기
| 전원 공급 장치 | 전압(V) | 380 |
| 주파수(Hz) | 50 | |
| 주 전원 | kW | ≈35 |
| 세탁 속도 | m/min | 1~7 |
| 최대 고속 | m/min | 10 |
| 최소 유리 크기 | mm | 450×280 |
| 최대 유리 크기 | mm | 2500×4000 |
| 유리 두께 | mm | 3~15 |
| 롤러 높이 | mm | 500±20 |
| 총 무게 | 킬로그램 | ≈3500 |
5. 자동 세부 사항유리 세탁기
LIJIANG GLASS 소개
애플리케이션
이중 유리 가공 라인(가스 충전 포함)은 이송 섹션, 세척 섹션, 검사 섹션 및 압착 섹션(총 7개 부품)의 4개 섹션으로 구성됩니다.이중유리, 삼중유리, 로이유리, 형유리, 단차유리 등 첨단기술을 이용하여 고품질의 다양한 DGU를 자동으로 제작합니다.게다가 두 개의 이중 유리를 동시에 채울 수 있는 새로운 IG 라인.
| 모델 | 최소 크기 | 최대 크기 | 낮은 유리 | 스텝 글라스 | 트리플 유리 | 충전 가스(G) |
| LJBZ1825 | 300*500 | 1800*2500 | √ | √ | √ | √ |
| LJBZ2025 | 300*500 | 2000*2500 | √ | √ | √ | √ |
| LJBZ2230 | 300*500 | 2200*3000 | √ | √ | √ | √ |
| LJBZ2530 | 300*500 | 2500*3500 | √ | √ | √ | √ |
로우 글라스 / 스텝 글라스 / 3중 글라스 / 셰이프 글라스 / 충전 가스 기능은 옵션입니다.그리고 가스를 채우는 LJBZ2535G IG 라인의 크기는 2500*3500mm가 아닌 2500*3200mm의 최대 유리에 가스를 채울 수 있습니다.
매개변수 데이터
1. 생산명 : 프레스 패널 및 충전 가스가 있는 단열 유리 공정 라인
2. 모델명 : LJBZ2535G
3. 원산지 : 중국 제남
4. 유리 두께 : 3 - 15mm
5. 단열 유리 두께 : 60mm
6. 유리세척 속도 : 2 - 10m/min
7. 유리 컨베이어 속도 : 48m/min
8. 세척솔 : 부드러운 솔 3쌍
9. 세탁기 재질 : 스테인리스 스틸
10. 기능 : DGU / Step glass / Shape glass / Triple glass / 아르곤 가스 충전
11. 최대 유리 크기 : 2500*3500mm
12. 가스 충전을 위한 최대 유리 크기: 2500*3200mm
13. 보증기간 : 12개월
14. 색상: 파란색(밝은 흰색), 많은 색상을 고객화할 수 있습니다.
15. 길이 : 23.5m
16. 방향: 오른쪽에서 왼쪽으로
17. 모양 유리: 한 면이 일직선이어야 합니다.
18. 최소 유리 크기: 450*280mm
19. 높이(지면에서 롤러까지): 520mm
20. Step glass : 작은 유리가 내부 또는 외부에 있음
주요 특징
