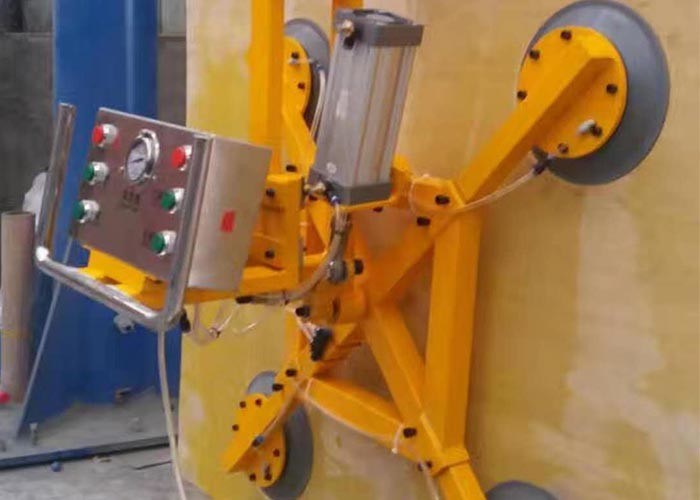

전기 외벽 유리제 스프레더 진공 스프레더 빨판 360도 자전

전기 커튼 월 유리 스프레더 진공 스프레더 빨판 360도 회전 및 뒤집기 스프레더 진공 흡입 호이

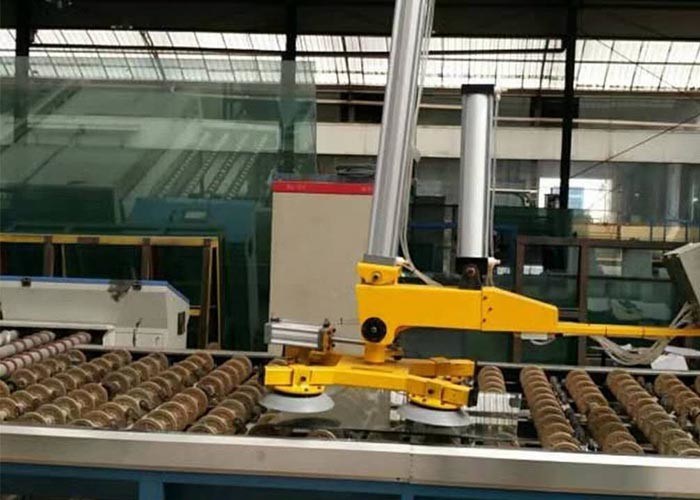

LJXJ300 유리 로딩 및 언 로딩 리프터 캔틸레버 크레인

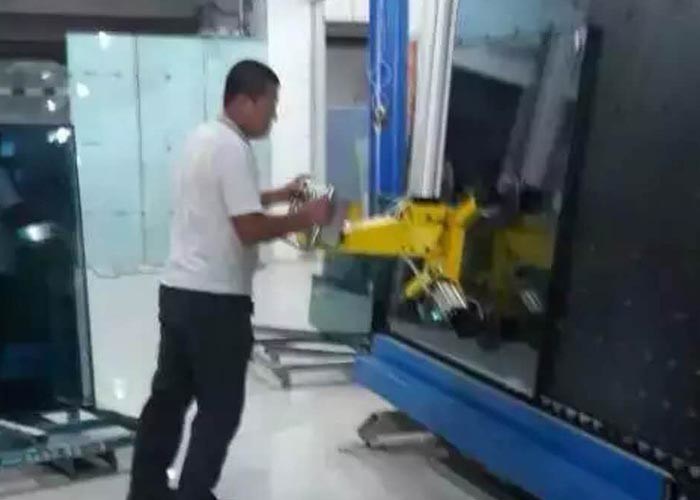

공압식 유리 핸들링 매니퓰레이터 로딩 및 언로딩 리프터는 압축 공기를 사용하여 작동됩니다.이 장치는 전기를 사용하지 않으며 안전하고 신뢰할 수 있으며 작동하기 쉽습니다.현대 유리 가공 산업에 필수적인 유리 처리 도구입니다.진공 발생기를 통해 흐르는 공기로 인해 진공 압력이 유리를 빨아들입니다.실린더 스트로크는 흡입 파이프의 압축 공기로부터 명령 신호를 수신하여 작동합니다.이 장치는 연삭, 세척, 강화, 적층, 절연 등과 같은 유리 공장 공정 라인의 유리 취급 작업에 일반적으로 사용됩니다.

LJXJ300 유리 로딩 및 언 로딩 리프터 캔틸레버 크레인

공압식 유리 핸들링 매니퓰레이터 로딩 및 언로딩 리프터는 압축 공기를 사용하여 작동됩니다.이 장치는 전기를 사용하지 않으며 안전하고 신뢰할 수 있으며 작동하기 쉽습니다.현대 유리 가공 산업에 필수적인 유리 처리 도구입니다.진공 발생기를 통해 흐르는 공기로 인해 진공 압력이 유리를 빨아들입니다.실린더 스트로크는 흡입 파이프의 압축 공기로부터 명령 신호를 수신하여 작동합니다.이 장치는 연삭, 세척, 강화, 적층, 절연 등과 같은 유리 공장 공정 라인의 유리 취급 작업에 일반적으로 사용됩니다.

혜택 및 장점

●기계 부품:

(1) 흡입 호이스트의 메인 빔의 전체 길이는 2000mm로 설계되었으며 중간 부분의 상부는 용접되어 플레이트로 밀봉되며 중간 부분은 진공 어큐뮬레이터로 사용됩니다.누출이 없는지 확인하기 위해 용접 후 기밀 테스트를 수행합니다.장비의 전원이 갑자기 꺼진 경우에도 최소 20분 동안 플레이트를 안정적으로 흡착할 수 있음을 보장하며 장비 손상과 같은 안전 사고를 일으키지 않습니다(유럽 CE 표준은 10분 유지)

(2) 이 장비에는 다양한 크기의 유리에 대해 직경 360mm의 6개의 흡입 컵이 장착되어 있습니다.빔에 있는 각 흡입 컵의 위치는 다양한 크기의 유리 흡착을 용이하게 하도록 조정 가능합니다.

●전기 부품:

(1) 진공 호이스트에는 진공 압력 스위치와 부저 경보 장치가 설치되어 있습니다.진공 시스템 압력이 설정 압력에 도달하지 않거나 정전이 발생하면 경보 장치가 빨간색 경고등이 켜지고 부저가 울리도록 제어합니다., 통신수에게 제 시간에 처리하도록 요청하십시오.

●진공부:

(1) 흡입 호이스트는 8m3/h의 펌핑 용량, 85% 이상의 큰 진공도, 에너지 절약, 소형 경량, 유지 보수가 필요 없는 독일 무급유 로터리 베인 진공 펌프를 채택합니다.

(2) 장비의 전체 ​​세트에는 6개의 진공 흡입 컵, 다점 흡착이 장착되어 있어 플레이트가 기울이지 않고 처리 과정에서 높은 수준을 유지할 수 있습니다.

(3) 흡입 컵 재료는 직경 360mm, 오일(벤젠), 내구성, 내산성 및 알칼리성인 니트릴 고무이며 FRP로 효과적으로 흡착하여 진정한 단일 흡입 컵 수준을 생성할 수 있습니다.이론상 큰 흡입력 = 유효 면적(물리적 곱 * 계수) * 계산된 압력(0.6bar);(0.18*0.18*3.14)*0.6*10000=610.416, 약 610.4Kg입니다.4배 안전계수에 따르면, 실제 흡입 컵의 허용 흡입력은 610.4/4=152.6Kg입니다.6개의 흡입 컵의 총 흡입력은 600kg입니다.참고: 위의 표에 언급된 진공 흡입력은 60% 진공도에서 계산된 것입니다.정상적인 작업 조건에서 시스템 진공도는 85% 이상에 도달할 수 있습니다.

(4) 진공 압력 센서는 일본 Panasonic 브랜드로 만들어졌으며 경보 압력 수준은 60% 진공으로 설정되었습니다.

(5) 각 흡입 컵에는 개폐를 제어하는 ​​수동 볼 밸브가 장착되어있어 다양한 사양의 플레이트에 동일한 장비를 적용 할 수 있습니다.

(6) 빨판로드의 상부 및 하부에는 스프링이 장착되어 있습니다.판이 평평하지 않으면 스프링이 완충기 역할을 하여 흡반에 고르게 응력을 가하여 흡인 컵의 안전성과 신뢰성을 보장합니다.

● 전체:

(1) 옥외 건물 커튼월 설치 장소에 대한 유럽 연합 DIN EN 13155 진공 시스템 설계에 따름.

(2) 수평 핸들링, 전기 뒤집기 및 수직 핸들링.

(3) 유연한 디자인으로 다양한 크기의 FRP 취급에 적용할 수 있습니다.
