제품 상세 정보:
|
| 이름: | 유리 세척 및 건조기 | 이점: | 최대 크기는 주문을 받아서 만들어질 수 있습니다 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 세탁 속도: | 2-10m/분 |
| 최소 유리 크기: | 450*280mm | 평평한 유리 두께: | 3-15mm |
| 강조하다: | 15mm 수평 유리 세탁기,3mm 수평 유리 세탁기,15mm 평면 유리 세탁기 |
||

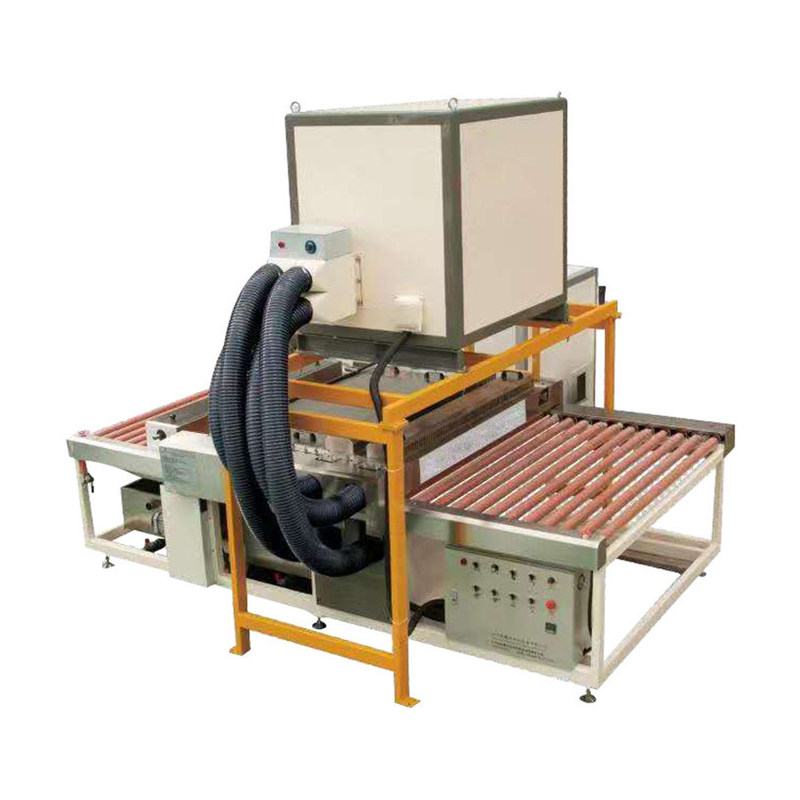

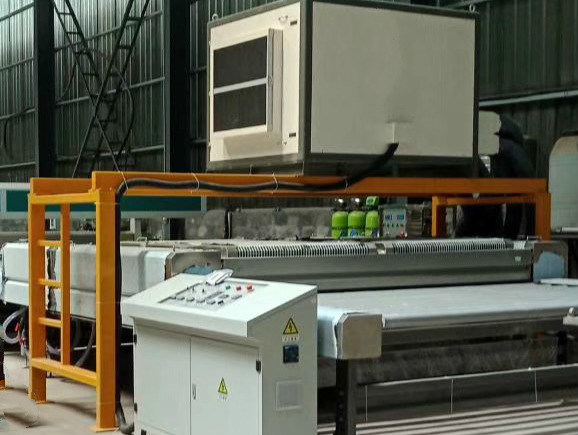

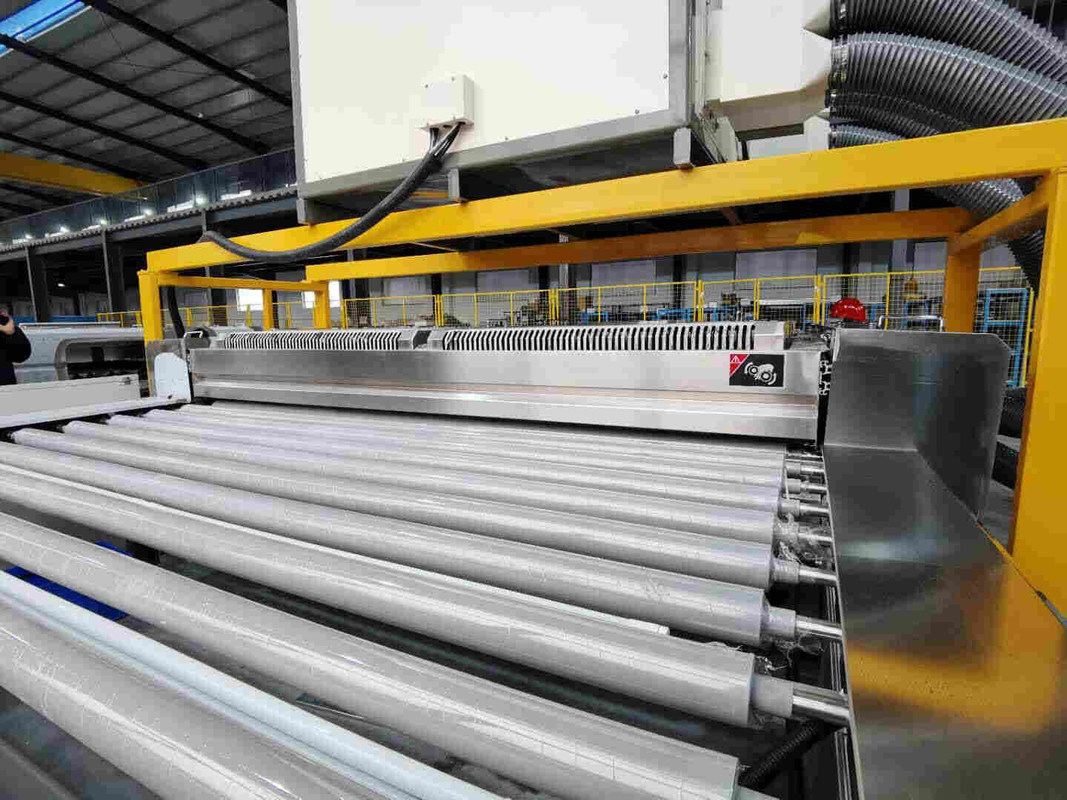

수평 유리 세척 기계 평면 유리 세척 유리 세척 및 건조 기계
유리 제품의 세척 및 건조를 위한 자동 수평 유리 세척기는 상단 및 하단 브러시를 통해 제품의 양면을 동시에 자동 세척합니다.장비는 다음 작업을 수행해야 합니다.
- 유리 로딩(공정 라인에서 자동);
- 유리 세척(자동);
- 유리 건조(자동);
- 언로딩(수동).
대각선에 넣어 300*300mm
(좌우에서 유리를 한 줄로 놓는 제한)
IV. 테스트 및 수락 표준
테스트 및 승인 표준: GB/T1.1-2009 표준을 참조하여 검정색 배경이 있는 유리를 확인하고 유리 수직 방향에서 램프를 확인합니다. 워터 마크가 없어야 하고 롤러 마크가 없어야 하며 유리에 긁힘이 없어야 하며 유리가 건조해야 합니다. 서로 부딪히지 않고 전송 편차가 없습니다.
V. 기계 레이아웃
부품 목록
| 序号아니요. | 分类 이름 | 规格/名称 설명/크기 | 数量 수량 | 单位 단위 | 包装 패키지 | 备注 주목 |
| 01 |
装机用配件 설치 기계 부품 |
M16*50螺丝,螺母,平垫,弹垫 M16*50 시루, 너트, 플랫 가스켓, 뭉치 |
4 | 套 세트 |
纸包装1件 종이 봉지에 한 패키지 |
|
| 02 |
∅50线管 ∅50 스풀 |
12 | 米 미터 | |||
| 03 |
∅54.5线管接头 ∅54.5 스풀 스플 라이스 |
2 | 个 PC | |||
| 04 |
∅118～140风管锁喉 ∅118~140 덕트 잠금 목 |
16 | 个 PC | |||
| 05 |
∅15.8固定座(带盖) ∅15.8 고정 시트(커버 포함) |
4 | 个 PC | |||
| 06 |
∅54.5固定座(带盖) ∅54.5 고정 시트(커버 포함) |
4 | 个 PC | |||
| 07 |
M12*25内六角螺丝,平垫,弹垫 M12*25 육각구멍부착 볼트, 플랫 가스켓, 뭉치 |
18 | 套 세트 |
(风机安装专用) 송풍기 설치용 |
||
| 08 |
M12*160内六角螺丝,大平垫 M12*160 육각 소켓 헤드 캡, 와드 |
4 | 套 세트 |
|
||
| 09 |
M12*25内六角螺丝,大平垫 M12*25 육각 소켓 헤드 캡, 와드 |
16 | 套 세트 | |||
| 10 |
免费送客户配件 고객을 위한 무료 부품 |
双排齿轮(백색) 복열 기어(흰색) |
2 | 只 PC | ||
| 11 |
斜齿(黑色) 베벨 기어 |
5 | 只 PC | |||
| 12 |
喷嘴(黄色2个,白色2个) 노즐(흰색*2, 노란색*2) |
4 | 只 PC | |||
| 13 |
8MM气管接头 8MM 공기 연결 |
2 | 只 PC | |||
| 14 |
8MM气管三通 8MM 위샌드 T-콕 |
2 | 只 PC | |||
| 15 |
M12*25内六角螺丝,大平垫 M12*25 육각 소켓 헤드 캡, 와드 |
2 | 只 PC | |||
| 16 |
水管锁喉 直径44mm 수도관 잠금 장치, 직경 44mm |
2 | 只 PC | |||
| 17 |
M6*6 紧定螺丝 M6*6 고정 나사 |
5 | 只 PC | |||
| 18 |
M8*10紧定螺丝 M8*10 고정 나사 |
5 | 只 PC | |||
| 19 |
M6*10圆头螺丝(钣金专用) M6*10 둥근 머리 나사 |
10 | 只 PC | |||
| 20 |
M8*16,20,25,30内六角螺丝,平垫,弹垫 M8*16,20,25,30 육각구멍부착 볼트, 플랫 가스켓, 와드 |
16 | 套 세트 | |||
| 21 |
M12螺母,平垫,弹垫 M12 너트, 플랫 가스켓, 뭉치 |
4 | 套 세트 | |||
| 22 |
T形螺母M8(2种) "T"형 너트 M8(2종) |
20 | 只 PC | |||
| 23 |
∅25轴卡 ∅25축 카드 |
10 | 只 PC | |||
| 24 |
3分双排链扣 3 더블 로우 커프스 단추 |
2 | 只 PC | |||
| 25 |
工具 도구 |
工具箱 공구 상자 |
1 | 只 PC |
工具箱包装1件 도구 상자에 하나의 패키지 |
|
| 26 |
活动扳手 몽키 스패너 |
1 | 只 PC | |||
| 27 |
开口扳手30～27,24～22,19～14 개방형 스패너 30~27,24~22,19~14 |
2 | 只 PC | |||
| 28 |
十字,一字2用批 십자형, 슬롯형 스크루드라이버 |
1 | 只 PC | |||
| 29 |
六角匙 알렌 키 |
1 | 套 세트 | |||
| 30 |
7mm7자 套筒 7mm7 캐릭터 슬리브 |
1 | 支 PC | |||
| 31 |
外卡簧钳 외부 스프링 플라이어 |
1 | 把 PC | |||
| 32 |
急停开关 비상 정지 스위치 |
1 | 只 PC | |||
| 33 |
限位开关 리미트 스위치 |
1 | 只 PC | |||
| 34 |
说明书 설명서 |
清洗机说明书 유리 세탁기 설명서 |
1 | 本 카피 |
胶袋 비닐 봉지에 포장 |
|
| 35 |
变频器说明书 인버터 설명서 |
1 | 本 카피 | |||
| 36 |
高度显示器说明书 높이 표시기 설명서 |
1 | 本 카피 | |||
