제품 상세 정보:
|
이름: | 절연 유리 생산 라인 | 모델: | LJZB3370 |
---|---|---|---|
보증: | 일년 | 색상: | 고객의 요구 사항 |
총 전력: | 3P 380V 50HZ 40KW | ||
하이 라이트: | 자동 유리 세척 및 결합 라인,유압 유리 세척 및 결합 라인,3300*7000 Mm 유리 세척 및 결합 라인 |

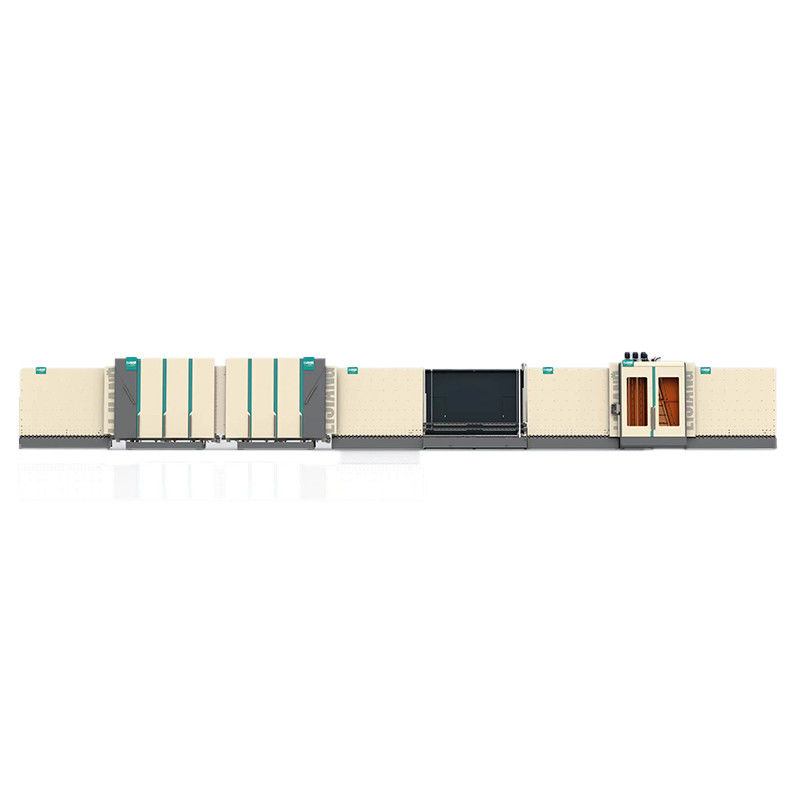

자동 유리 세척 및 유압 패널 프레스 결합 라인 3300*7000 mm
자동 유리 세척 및 유압 패널 프레스 결합 라인은 이중, 삼중 또는 구조적(계단, 정면) 단열 유리 유닛을 조립 및 압착할 수 있습니다.
표준 라인 모델: LIZB3370
성능:
1. 전체 라인은 독일 지멘스 PLC 제어 시스템, 터치 스크린 인터페이스, 쉽고 편리한 작동을 사용합니다.
2. 첫 번째 섹션에서 센서를 볼 수 있으며 Low-e 유리의 필름을 감지할 수 있습니다. (동시에 유리의 두께도 자동으로 측정할 수 있음) 15-30mm.
3.3 쌍의 부드러운 브러시로 온라인 및 오프라인 Low-E 유리를 씻을 수 있습니다.
4.The 세탁기는 스테인리스 물자 및 방수 장치를 채택합니다.
5. 가열 기능이 있는 물 탱크.
6. 공기 가열 시스템
7. 화면 인터페이스의 세척 속도 표시. 최대 세척 속도는 10미터/분에 도달할 수 있습니다.
8. 플레이트 보드에는 많은 조정 지점이 있습니다. 플레이트를 누르는 표면을 똑바로 유지할 수 있습니다.
이것은 매우 중요한 세부 사항입니다.변형 후 조정할 수 없으면 유리가 부서지기 쉽습니다.
9. 더블 유리, 트리플 유리, 모양의 유리를 사용할 수 있습니다.
옵션 기능:
1. 사전 세척
2.에어 플로팅 운반
3.스텝 유리
4.가스 충전
동기식 벨트의 바닥에서 가스를 채우고 공기 구멍은 항상 첫 번째 유리와 알루미늄 프레임 사이에 있으므로 높은 가스 농도, 균일하고 빠른 속도를 유지하여 공기 공급원을 절약합니다.
가스 농도가 높은 온라인 충전 과정을 표시합니다.
중국에는 많은 공장이 온라인으로 채우는 과정을 표시할 수 없으며 채우는 시간만 설정하고 가스 효과를 보장할 수 없습니다.
LJBZ 상세 소개3370
01 환승구간
코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지
Inlet Conveyor는 유리 시트를 세탁기에 적재하도록 설계된 적재 구역 컨베이어입니다.적재 지지 다리 덕분에 큰 크기의 안경을 쉽게 적재할 수 있습니다.모듈식 인프라를 통해 당사 기계는 점보 유리 세척용 컨베이어(옵션)로 확장할 준비가 되어 있습니다.
02 세탁기
주요 특징:
• 0.1mm의 부드러운 털을 가진 6개의 부드러운 브러시를 사용하여 낮은 유리를 세척할 수 있습니다.
• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.
• 에어 나이프는 두께에 따라 에어 나이프의 너비를 자동으로 조정할 수 있습니다.
• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.
• 물탱크 자동 온도 조절, 급수 시스템
• 유럽식 소음기 시스템
• 스테인레스 스틸 소재
고품질의 세척솔로 유리시트를 최상의 품질로 세척하고 특수 설계된 팬으로 안정적으로 유리를 건조할 수 있도록 설계되었습니다.유리 세척기를 사용하여 유리 세척에 대한 최대 감도와 품질을 제공합니다.무겁고 견고한 철골 구조로 진동이 없는 작업.
• 03 배출구간
• 보관 유리
• 04 점검 및 설치과
이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다
• 05 환승구간
• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.
• 06 압착 및 충전부
주요 특징:
• 초장형(2500mm*3500mm) 단열 유리를 압축할 수 있음
• 유리를 이송하기 위해 컨베이어 벨트를 채택하고, 유리를 누르기 위해 서보 모터를 사용합니다.
• 유지 보수가 용이하도록 누름판을 열 수 있습니다.
• 오래 지속되는 서비스 수명을 보장하는 조정 가능한 구조의 프레스 보드
• 상당한 밀봉 효과, 더 높은 아르곤 함량으로 아르곤 가스를 자동으로 채움
• 후속 밀봉 방식으로 다양한 크기의 유리를 채우도록 영역을 설정하여 아르곤 손실을 줄입니다.
• 가스 값을 설정하고 터치 스크린에 가스를 채우는 과정을 표시할 수 있습니다
• 가스 충전 공정의 영구적인 제어를 위한 빠른 반응 센서
• 가스 농도는 90% 이상에 도달할 수 있습니다
• 스페이서 프레임에 구멍을 뚫을 필요가 없습니다.
• 표준 가스는 아르곤 가스입니다.
• 07 배출구간
• 보관 유리
• 씰링 기계에 연결 가능
기술 데이터
최대유리 크기 | 2500mm*4500mm (2차 판 압착 및 보조 흡반 기구) |
가스 충전을 위한 최대 유리 크기 | 2500mm*3500mm |
최소유리 크기 | 280mm*450mm |
유리 두께 | 3-15mm |
단열 유리 두께 | 60mm |
유리 세척 속도 | 2-10m/분 |
유리 컨베이어 속도 | 45m/분 |
세척 브러쉬 | 0.1mm 모발의 부드러운 브러시 3쌍 |
상수도 | 물 소비량: 0.5t/h 전도도:40μs/cm |
급기 | 교류: 1500L/min |
기압 | ≥0.8MPa |
총 전력 | 3P 380V 50HZ 40KW |
치수 | 23500*3500*3700mm |
무게 | 8500kg |
전기 매개변수
이름 | 기원 | 상표 |
PLC | 독일 | 지멘스 |
저전압 전기 제품 | 독일 | 지멘스 |
주파수 변환기 | 독일 | 지멘스 |
스텝 글라스용 서보 모터 | 일본 | 후지 |
광전 스위치 | 독일 | 병든 |
마이크로 스위치 | 대만 | 추세 |
버튼 및 표시등 | 프랑스 | 슈나이더 |
터치 스크린 | 대만 | 와인뷰 |
중간 릴레이 | 일본 | 오므론 |
브러시 모터 | 중국 | 칭화 |
물 펌프 | 중국 | 링샤오 |
가이드 | 대만 | 하이윈 |
공압 부품 | 대만 | 에어택 |
온라인으로 가스를 채우지 않는 IG 라인 |
이름 | 기원 | 상표 |
서보 모터 | 독일 | 지멘스 |
PLC | 독일 | 지멘스 |
저전압 전기 제품 | 독일 | 지멘스 |
주파수 변환기 | 독일 | 지멘스 |
트랜스퍼 모터 | 대만 | 린하이 |
브러시 모터 | 대만 | 린하이 |
물 펌프 | 중국 | 링샤오 |
가이드 | 대만 | 하이윈 |
공압 부품 | 대만 | 에어택 |
전기 게이지 | 중국 | 미란 |
광전 스위치 | 독일 | 병든 |
마이크로 스위치 | 대만 | 추세 |
버튼 및 표시등 | 프랑스 | 슈나이더 |
터치 스크린 | 대만 | 와인뷰 |
중간 릴레이 | 일본 | 오므론 |
가스 충전 온라인 IG 라인 |
