제품 상세 정보:
|
| 이름: | CNC 유리 기계 | 최대 유리 처리 크기: | 2.5m×3m |
|---|---|---|---|
| 최소 유리 처리 크기: | 500×300 | 유리제 간격: | 4~19mm |
| 최대 유리제 무게: | 500 킬로그램 | 전체 전력: | 26KW |
| 하이 라이트: | 5 도끼 CNC 유리 기계,수직 CNC 유리 기계,5 도끼 수직 드릴링 및 밀링 머신 |
||
수직 드릴링 및 밀링 머신은 드릴링, 밀링, 코너 연삭, 테두리 및 기타 유리 가공에 사용되는 고급 수직 5 축 유리 가공 장비입니다.가공 가능한 유리의 두께는 4-19mm입니다.이 장비는 고급 수치 제어 시스템을 채택하여 각 서보 축을 정밀하게 제어하고 전체 기계 구조의 고강성 및 높은 안정성과 결합하여 유리의 고속 및 고정밀 가공을 실현합니다.완전히 자체 개발한 CAM 소프트웨어에는 강력한 기능이 있습니다.다른 처리 그래픽에 대한 처리 기술을 자동으로 생성하고 특정 기술에 따라 처리 프로그램을 생성할 수 있습니다.동시에 라이브러리 관리 및 도구 라이브러리 관리와 같은 보조 기능도 있어 처리 작업의 어려움을 크게 줄입니다., 운영자에 대한 요구 사항이 더욱 줄어듭니다.장비에 사용되는 전기 부품은 모두 CE 인증을 받았으며 전기 부품의 커넥터는 방수 처리되어 안전합니다.
수직 드릴링 및 밀링 머신은 주로 장식용 유리, 욕실 유리, 건축용 유리(프레임리스 유리문, 유리 커튼월, 유리 계단) 등에 사용됩니다..
수직 드릴링 및 밀링 머신은 다양한 유리 가공을 완료 할 수있는 복합 유리 가공 장비입니다.
카운터 드릴링: 수직 드릴링 및 밀링 센터의 전후방 스핀들의 구조로 인해 장비는 전후에 고속 카운터 드릴링을 실현할 수 있으므로 수요가 많은 가공 품질과 정확성을 보장합니다.
갈기: 간단하고 빠른 작동: 전면 및 후면 스핀들은 동시에 내부 모서리를 밀링 및 연삭할 수 있습니다.

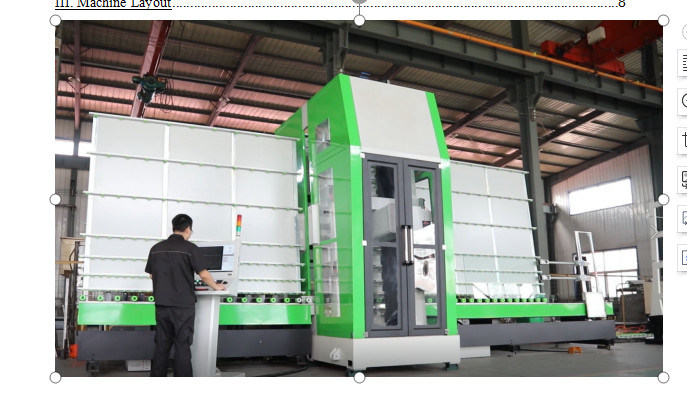

수직 드릴링 및 밀링 센터는 설치 공간이 작고 분해가 쉽습니다.그것은 주로 조작기, 유리 입력단, 처리 영역, 유리 출력단 및 바닥의 예인선으로 구성됩니다.유리는 입력단 잡아당김에 놓이고 입력단의 등받이는 지지됩니다.서보 모터는 감속기의 구동 기어에 연결되어 클램프에 전원을 공급합니다.클램프는 유리의 한쪽 끝을 고정하고 유리를 처리 영역으로 운반합니다.유리가 가공 영역에 도달하면 드릴링, 밀링 및 기타 가공이 수행됩니다.가공하는 동안 전면 및 후면 스핀들은 가공 기술에 따라 자동으로 공구 교환을 완료하고 내부 구멍의 드릴링, 밀링 및 연삭 과정을 자동으로 완료합니다.처리 후 클램프는 유리를 잡아당김의 출력 끝으로 운반하고 마지막으로 전원 출력 장치는 유리를 출력 끝으로 운반합니다.
X, Y 및 V 축은 고정밀 랙 및 피니언 기어에 의해 구동되고 Z 및 W 축은 고정밀 볼 스크류에 의해 구동됩니다.X축은 유리의 좌우 이동을 제어하고, Y축과 V축은 전동 스핀들과 슬라이딩 플레이트를 제어하여 전후방 수직 빔을 따라 상하로 움직입니다., Z 및 W 축은 전자 스핀들의 전진 및 후진 이동을 제어합니다.
NS구조 장점:
| NS임시 | 유알 | 스카이2530.B |
| 기계 치수 | mm | |
| 기계 무게 | 킬로그램 | |
| 최대 유리 처리 크기 | mm | 2.5m×3m |
| 최소 유리 처리 크기 | mm | 500×300 |
| 유리 두께 | mm | 4～19 |
| 최대 유리 무게 | 킬로그램 | 500 |
| X,Y(V),Z(W)축의 최고속도 | m/min | 30,35,15 |
| 스핀들 파워 S1 | 크 | 7.5+7.5 |
| 스핀들의 최대 회전 속도 | rpm | 10000 |
| 메인 샤프트의 전면 베어링 직경 | mm | 50 |
| 툴 홀더 사양 | BT30 | |
| 도구 잡지 | 7+7 | |
| 도구 최대 직경 | mm | 70 |
| 선형 처리 정확도 | mm/m | ±0.15 |
| 두 구멍 사이의 거리 정확도 | mm/m | ±0.15 |
| 도구 센터에서 물이 나옵니다. | 예 | |
| 항온수냉각기 | 예 | |
| 총 전력 | 크 | 26 |
