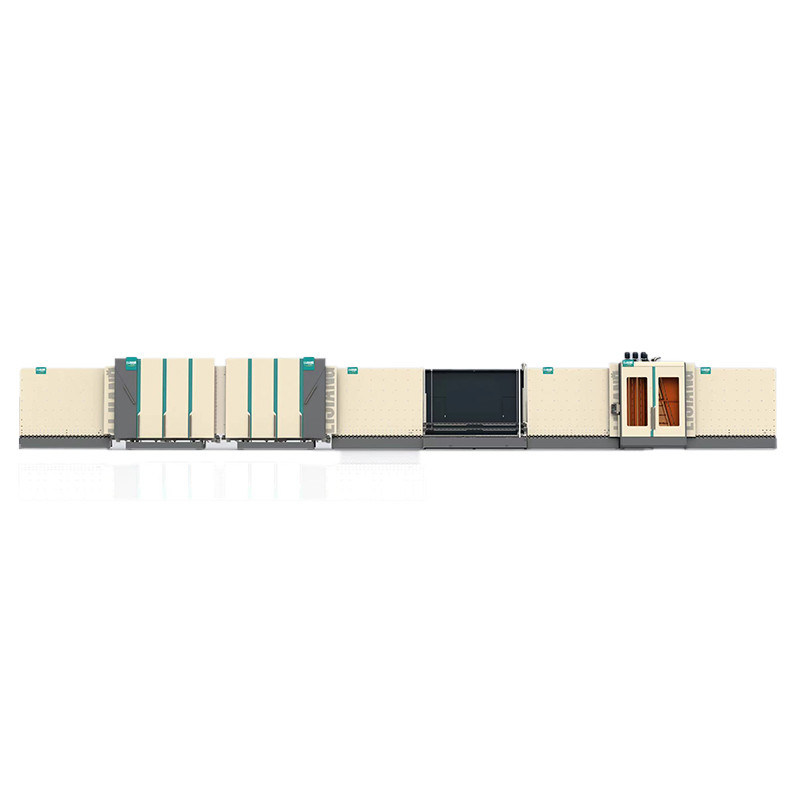

제품 상세 정보:
|
| 브랜드 이름: | LIJIANG | 격리 유리제 간격: | 5cm |
|---|---|---|---|
| 차원(L*W*H): | 23000mm*3000mm*3500mm | Max.glass 크기: | 2500*5000MM |
| Min.glass 크기: | 300*450mm | 유리제 간격: | 3-15mm |
| 중량: | 5000 킬로그램 | 전압: | 380V 50HZ |
| 전압: | 380v | 전체 전력: | 41KW |
| 세척 속도: | 15m/min | 솔: | 6 |
| 하이 라이트: | 15m/Min 절연 유리 생산 라인,15m/Min 절연 유리 세탁기,창 유리 세탁기 |
||
1, 로딩 부분
로이 유리를 피하기 위해 반대면을 붙이고 휠자국을 남기거나 로이 코팅 코팅 검사를 사용합니다 - 금속 피막 전도성 (타사 사용 광전 감지, 더 높은 투명 피막 코팅을 위해 인식하기 어려움)
(나일론 및 폴리우레탄 + 메탈 컬럼

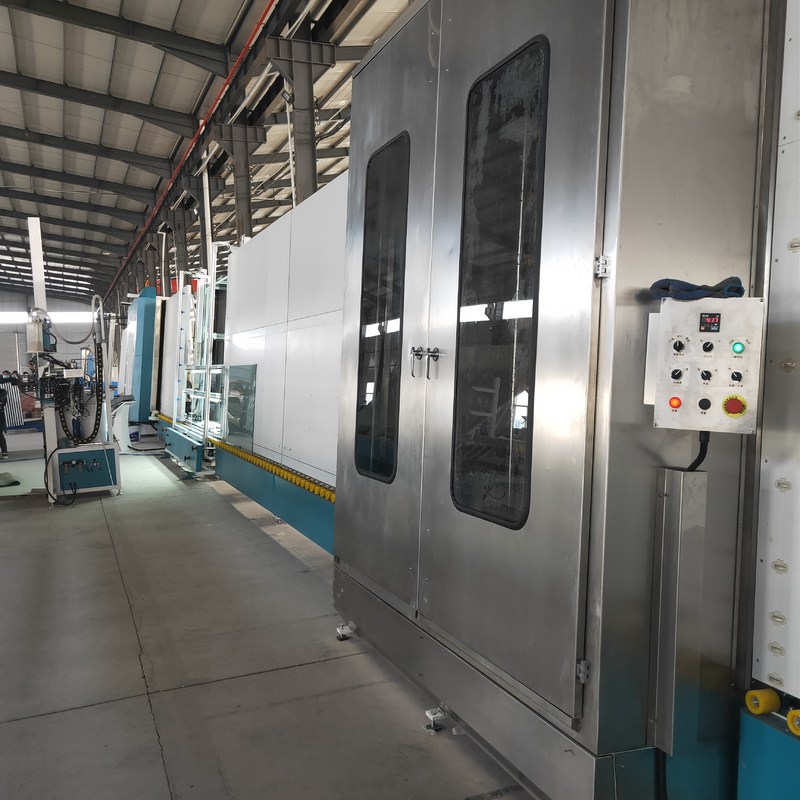

2, 세척 및 건조 부분
* 세 쌍의 부드러운 브러시는 낮은 유리와 일반 유리를 씻을 수 있으며 직경은 0.1mm 미만입니다.
* 재질은 스테인리스 스틸입니다.
* 윈드 나이프는 플로트 디자인으로 유리 표면과 윈드 나이프 사이에 항상 3mm의 적절한 거리를 유지합니다(LISEC 구조와 동일(참고: 3mm는 최고의 건조 거리).
유니버설 조인트 장치가 있습니다. 유리 두께가 변경되면 에어 나이프가 앞뒤로 움직여 거리를 조정할 수 있으므로 윈드 나이프와 유리 사이의 상대 거리가 일정하여 손상을 피할 수 있습니다. 유리 두께의 변화로 인한 유리 필름.
* 전면 및 후면 스퀴즈 휠은 모두 능동적으로 이동하고 전달합니다.유리의 크기에 관계없이 (8mm) 대/소/두꺼움/얇음(8mm)은 유리가 원활하게 통과함을 보장합니다.(LISEC과 동일)
3, 감지 부분
4, 조립 부품
빔 리프팅 구조 내장(더블 빔)유리 감지 및 닦기에 편리
5, NS같이 충전재 그리고 누르는 부분
1, 두께 측정: 실린더는 전자 눈금자를 구동하여 유리 두께와 알루미늄 프레임 너비를 측정하고 인플레이션 및 서보 프레싱을 위한 매개변수를 제공합니다.
2, 동기식 벨트 빔 이동: 동기식 벨트 빔은 유리 두께와 알루미늄 프레임 너비에 따라 이동하여 인플레이션 구멍이 첫 번째와 두 번째 유리 알루미늄 프레임 사이에 있어야 간격을 팽창시킵니다(값은 DC 푸시 로드 및 전자식 자)
3, 필요한 고객에 따라 아르곤 가스 농도를 터치 스크린에 입력하십시오.
4, 디스플레이 기능: 터치 스크린은 전체 아르곤 가스 충전 처리를 표시합니다. 내부에 이미 얼마나 많은 아르곤 가스가 채워져 있는지 매우 명확하게 알 수 있습니다.
E, 바닥에서 가스 충전
(구형)
작은 크기의 유리(800mm 미만)가 프레싱 및 가스 충전 섹션을 통과할 때 프레싱 부품은 4개 부품(800mm당)으로 나뉘며 한 부품만 작동합니다.
800mm 이상 1600mm 미만인 경우 두 부분으로 작동하며 전체 프레스 및 가스 충전 섹션 작업이 필요하지 않습니다.그것은 아르곤 유리를 저장할 수 있습니다.
NS, 측면 씰 방식은 씰링을 따릅니다.(새로운 유형)
(기계 쪽에는 7-8개의 감지 지점이 있는 하나의 산소 센서가 있습니다.
NS NS조정유능한 프레스 부품
1, 프레싱 프레임에 용접 후 스트레스가 있습니다. 따라서 일정 시간 사용 후 모양이 변형되는 문제는 피할 수 없습니다(기계가 DGU를 적절하고 균일하고 단단히 누를 수 없음).
이 고르지 않은 불가피한 문제에 대한 해결책은 다음과 같습니다.
2, 리드 스크류 프레스
시간 공기 지원 컨베이어 (옵션 기능)
바퀴 자국 없이 깨끗한 DGU 내부 보장
세탁 후와 누르기 전은 모두 에어 서포트
I 전기 부품
독일 시멘스/재팬 야스카바를 사용하고 있습니다.
알루미늄 스페이서 벤딩 머신
l 1*1m 스페이서 프레임이 17초 정도 구부러졌습니다.
스페이서 프레임 각도의 오차는 0.1mm 이내입니다.
l 알루미늄 스페이서 /technoform /Alupro /thermix/를 구부릴 수 있습니다
l 스페이서가 자동으로 연결 및 절단됩니다.
l 스페이서가 소진되면 기계가 자동으로 멈춥니다.
l 연속 굽힘 지원, 굽힘 및 절단 중에 스페이서 연결을 자동으로 피하십시오.
l 스페이서 - 커넥터를 자동으로 연결
엘 원격 제어 기능
l USB 입력 기능, 엑셀 데이터를 직접 읽을 수 있습니다.
l 모든 기계의 예비 부품에는 판매 후 서비스에 편리한 ID 코드가 있습니다.
l 설치 및 디버깅을 위한 연결관, 편리함 및 안전
l 마그네틱 밸브는 대만 Airtac을 사용합니다.
l 독일 Siemens plc 제어 시스템
l 일본 후지 서보 제어 시스템
l 12개의 스토리지 스페이서 유닛(옵션)
l Swisspacer/스테인리스/Allmetal 스테인리스/옵션)
(스테인리스 스틸과 웜엣지 스페이서는 동시에 존재할 수 없음)
l 가스 주입용 드릴 홀(옵션)
l 스페이서 잉크젯 인쇄, 회사 로고 또는 생산 날짜에 다양한 색상 사용 가능(옵션)
l Laber 인쇄(옵션)
l 스캐너 스캔 2차원 코드, 바코드(옵션)
l 굽힘 도구보다 정확한 아크 프레임 용 별도의 프레싱 휠
특히 육각형 및 팔각형 프레임(옵션)
엘 ERP(선택 사항)
비고 : 굽힘 도구
*사각형 프레임의 경우 세 가지 크기(6A/9A/12A)가 있습니다.
다른 크기는 크기당 42$를 추가로 지불해야 합니다.
* 원형, 육각형 및 팔각형 프레임의 경우 크기당 300$
주요 기술적인 모수
| 최대 굽힘 크기 | 2000*2000mm |
| 최소 굽힘 크기 | 250*200mm |
| 알루미늄 스페이서 폭 | 6-27A |
| 호 반경 | 60°-150° |
| 6A-16A | |
| 치수 오류: | ≤±0.5mm |
| 각도 오차 | ≤±1º |
| 1m*1m 알루미늄 스페이서 | 17초 |
| 급기 | ≥0.65MPa |
| 총 전력 | AC220/380V 50Hz 2.5KW |
| 치수 | 10500mm*2200mm*2600mm |
스페이서 벤딩 머신 주요 부품
| 이름 | 상표 |
| PLC | 독일 지멘스 |
| 저전압 전기기기 | 독일 지멘스 |
| 서보 모터 | 독일 지멘스 |
| 서보 드라이버 | 독일 지멘스 |
| 계전기 | 일본 오므론 |
| 세 쌍둥이 | 대만 에어택 |
| 실린더 | 대만 에어택 |
| 터치 스크린 | 대만 WEINVIEW |
| 스위치 전원 | 대만 TEND |
| 가이드 | 대만 TBI |
| 솔레노이드 벨브 | 대만 에어택 |
| 감지기 | 코리아오토닉스 |
씰링 로봇
² 애플리케이션
LJTJ2535/LJTJ2025는 최신 자동 수직 단열 유리 밀봉 로봇입니다.A 성분과 B 성분을 일정 비율로 혼합하여 이중 유리를 코팅하는 데 사용됩니다.안정적인 성능과 간편한 조작으로 이중/삼중/형상 및 단차 안경(옵션)에 적용됩니다.
1, 기계식 헤드가 전면에 배치됩니다.
계단식 유리 작업 시 IG 라인과의 실제 연결을 달성하십시오.
2, 저장 기능
그것은 3 개의 벨트 (1.8m 미만)에 3 개의 절연 유리 조각을 저장할 수 있으며 2 세트의 서보 모터, 제어 시스템이 더 필요합니다.
삼, 8개의 서보
로봇은 8개의 YASKAWA 서보를 사용하며 그 중 4개는 전송 부품을 제어하고 다른 4개의 서보에서는 흡착, 리프팅, 구동 및 전진 및 후진 이동 및 회전을 제어합니다.
단일 접착제 시스템
단일 A 구성 요소 및 단일 B 구성 요소가 장착되어 있습니다.
NS오블 접착제 시스템(옵션 )
실리콘 고무, 폴리 설파이드 고무 및 실리콘 구조용 접착제와 같은 두 가지 종류의 실런트에 사용할 수있는 A 구성 요소 2 세트와 B 구성 요소 2 세트를 갖추고 있습니다.
더블/트리플 모양 / 계단식 유리 기능 (선택 과목)
업데이트 기술의 발전으로 밀봉 로봇은 유리 시장에 따라 8가지 모양의 유리를 코팅할 수 있습니다.
전기 비례 밸브: 고무노즐이 유리 틈새에 딱 맞아 더욱 완벽하고 안정적입니다.
펌프 A &펌프 B
대만-에어택 이용
유리 모서리와 모서리 기포 없이 가득 차 있고, 매끄러운 표면, 구석을 깎아낼 필요가 없습니다
동기식 벨트 전송
정확한 포지셔닝으로 유리가 원활하게 이송되도록
전기 및 압축 공기 스위치 밸브: 전기적 자동스위치, 안정된 성능, 균일한 코팅을 보장합니다.
