제품 상세 정보:
|
프로덕션명: | 유리제 빨판 차 | 애플리케이션: | 선적 유리 |
---|---|---|---|
중량: | 300kg/500kg/900kg | 사용하기: | 유리제에게 들기 |
보증: | 1년이요 | 머신 파워: | 4KW |
하이 라이트: | 500Kg 진공 호이스트 리프팅 시스템,300kg 진공 호이스트 리프팅 시스템,500Kg 자동 유리 흡입 컵 |
500Kg 어리버리 자동차
제품 설명:
유리 흡입 컵 카는 전기 및 유압으로 작동됩니다.전체 시스템은 전기 진공 장치, 전기 성능 장치, 유압 성능 장치, 전기 구동 시스템 및 안전 보호 시스템으로 구성되어 있어 유리를 특정 위치로 조이고 들어 올리고 운반하는 작업을 실현할 수 있습니다.또한 다양한 시스템에 적응하기 위해 다양한 모델로 조립될 수 있습니다.
정보 | 세부 |
리프팅에 적합 |
재료 특성: 기밀/비다공성, 매끄러운 표면 예: 평판 유리, 건축 유리, 각종 가공 유리 및 특수 유리 |
무게 | 500KG |
二,프레디
이름 | 유형: FVL-CS500-10 500KG |
안전하중 |
500kg,
|
몸 사이즈 | 2850mm*1200mm*1750mm |
빨판 설명 | 검은색 고무, 내마모성, |
힘 | 200Ah(24V)*4개 |
충전 전력 |
110V~ 240V, 50/60Hz |
기계의 힘 | 4KW |
무게 | 500KG |
적합한 재료 | 유리 |
사용 방법 | 수동 작동 |
상품 무게 |
1500kg |
소음 수준
|
70Db 미만 |
삼, 프레디
어떤 위치에서든 정지할 때 위아래로 180° 유압 틸트. | |
유압 헤드는 모든 위치에서 정지하면서 왼쪽 및 오른쪽으로 90° 회전합니다. | |
유압 리프트는 최대 4000mm까지 가능합니다. | |
기능 |
유압은 리프팅 암을 1000mm까지 확장합니다. |
전기 자동차, 핸들로 제어 | |
유압 좌우 90° 이동 | |
전력 전력이 30% 미만일 때 재충전 | |
구조 | 누적 미반환 시스템 및 진공 보상 시스템 |
四, 기계의 주요 부품
1. 완전 전기 흡입 컵 부분:
● 구동 컴퓨터에는 저전압 과전류 보호 장치가 있어 저전압이 전기 시스템에 해를 끼치는 것을 효과적으로 방지합니다.
● 고성능 유압 펌핑 스테이션
● 전자식 리미트 스위치가 장착되어 있어 갠트리의 최대 리프팅 높이를 정확하게 제어하고 리프팅 모터를 효과적으로 보호하고 모터 사용을 연장할 수 있습니다.
삶.
● 구동 모터는 강력한 파워, 안정적인 성능, 저소음의 장점을 가지고 있습니다.
● 지능형 매칭 충전기가 장착된 전기 흡입 컵 자동차용 산업용 배터리, 자동 전원 차단 기능, 전체 충전
현장 모니터링이 필요하지 않습니다.

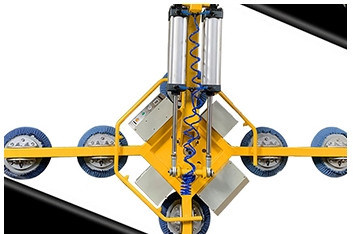

2. 흡입 컵 메커니즘 : 흡입 컵 프레임은 직사각형 모양으로 설계되었으며 안전하고 내구성있는 정사각형 튜브와 직사각형 튜브로 용접되었습니다.흡입 컵이 고르게 분포되어 유리가 흡착된 후 힘이 균일하고 안정적이며 전체 직사각형 프레임에서 흡입 컵 위치를 조정하여 유리의 다양한 사양에 맞출 수 있습니다.작업 하중 500kg, 보행 속도 인력 제어.
3. 흡입 컵: 고정 소수점 고무 흡입 컵을 채택하고, 각 흡입 컵은 유리의 다른 사양에 맞게 독립적으로 열리고 닫힐 수 있습니다.비정상적인 정전의 경우 고정 소수점 고무는 흡입 컵 본체의 부압을 효과적으로 유지하여 일정 시간 동안 공작물을 유지합니다.떨어졌다.
4. 플립 메커니즘: 유압 푸시 로드는 흡입 컵 홀더를 구동하여 0-90° 플립을 달성합니다.
5. 회전 메커니즘: 감속기 + 기어를 사용하여 흡입 컵 홀더를 구동하여 0-360° 회전을 달성합니다.
6. 진공 부품: 수입된 DC 오일 프리 진공 펌프 + 체크 밸브 + 입구 솔레노이드 밸브 + 필터 + 입구 디지털 압력 센서 + 단일 흡입 컵 캐비티 제어 볼 밸브를 채택하여 유리의 빠르고 안정적인 흡착 및 방출을 달성합니다.
7. 경보 시스템: 시스템 진공 압력이 상한(85%)에서 하한(55%)으로 떨어지면 저압 경보가 발생하고 시스템이 진공 펌프를 제어하여 상한까지 압력을 자동으로 보충합니다. 진공 압력의 한계에 도달하여 취급 과정 전반에 걸쳐 유리의 안전을 효과적으로 보장합니다.
五, 작업 과정
(10) 푸시 로드를 작동하여 흡입 컵을 흡입 컵 도어 프레임으로 후퇴시킨 다음 도어 프레임을 종료합니다.그런 다음 흡입 컵을 이동하여 처리할 유리로 이동하고 3-9단계를 반복하여 유리 운송을 다시 완료합니다.
6,매개변수
이름 | NS외 | 매개변수 | |
1 | 드라이브 형태 | 电动 | |
2 | 운전 스타일 | 步行式 | |
삼 | 정격 부하 | 킬로그램 | 1500 |
4 | 부하 중심 거리 | mm | 600 |
5 | 리프팅 높이 | mm | 3000 |
6 | 갠트리를 접었을 때의 높이 | mm | 2000년 |
7 | 흡입 컵 낙하 후 높이 | mm | 1000 |
8 | 기계 길이 | mm | 2850 |
9 | 기계 폭 | mm | 1200 |
10 | 회전 반경 | mm | 2500 |
11 | 주행 속도 전부하/무부하 | km/h | 5 |
12 | 리프팅 속도 전체 부하/무부하 | m/s | 0.06/0.13 |
13 | 낙하 속도 전체 부하/무부하 | m/s | 0.13/0.10 |
14 | 최대 등반 능력 전체 하중 / 무부하 | % | 6/15 |
15 | 구동 모터 전원 | KW | 1.2 |
16 | 리프팅 모터 파워 | KW | 2.2 |
17 | 차량 소음 | DB(A) | 70 |
18 | 배터리 전압/용량 | 뷔/아 | 24/200 |
19 | 충전기 | V/A | 24/15 |
20 | 기계 무게 | 킬로그램 | 1500 |
LIJINAG GLASS 관련상품
단열 유리 가공용 자동 유리 장전기
엘JASP절연 유리 기계의 3525 수직 로딩 테이블
NS.기술적인 성과:
1. 장비의 모든 주요 프레임은 볼트로 용접되고 장착된 국가 표준의 품질 직사각형 강관 그룹을 사용합니다.
2. 장비의 전기 제어 시스템은 전기의 슈나이더 브랜드 모듈을 사용합니다.프로그램 제어는 터치 패널이 장착된 수입 SIMENS 프로그래머블 컨트롤러를 사용합니다.
3.The 기계는 간결한 외관으로 디자인되고 안전한 표시를 가진 현대 공장에 따르고, 디자인에서 제조 및 설치까지 Euro IEC 표준을 참조합니다.
기술 데이터 | |
최대 유리 크기 | 2500*3500mm |
2000*2500mm | |
유리 두께 | 3-12mm |
공기 소스 | 0.8Mpa |
힘 | 3P 380V/1P+N 220V 50Hz 38KW |
기계 크기 | 3200*2800*1800mm |
2600*2800*1800mm |
NS.주로 기술적인 매개변수:
1. 최대 유리 크기 적재: LXW = 3500 x 2500mm
최소 로딩유리 크기: LXW = 800 x 600mm
유리 두께: (3-10mm)
2. 대략적인 로딩 테이블의 치수:
LXWXH= 3700mm x 2800mm x 2500mm+ 바닥 지지대 530mm(±30mm)
3. 수직 로딩 테이블은 서보 모터를 구동 시스템으로 사용하고 모든 모터는 무한 가변 속도를 가집니다. 이 테이블의 전송 속도는 2-35m/min입니다. 로딩 주기 시간: 35S
4. 채택 완전 폐쇄 고리 제어 기계의 정확한 포지셔닝과 안정적인 작동을 위한 시스템, 구성 설명
5. 서보 모터 및 정확한 기어 박스, 기어 랙 드라이브에 의해 제어되는 틸팅 암 수평 운동;
6. 리프팅 구조: 서보 모터 및 정확한 기어 박스 제어 및 동기 벨트 드라이브;
7. 구조를 기울이는 흡입 컵 구조: 서보 모터 및 정확한 기어 박스 제어 및 크랭크 연결 막대 운전하다;
8.Bottom 전송 구조, 서보 모터 및 정밀 기어 박스 제어 및 체인 드라이브.
9. 정확한 위치 지정과 빠른 유연성을 갖춘 4축 전체 디지털 제어;모든 속도는 가능합니다
생산 라인 속도에 따라 조정 가능.
10.Super HMI는 장비 실행 상태 및 시스템 매개 변수를 모니터링합니다.다양한 유리 랙 높이 및 각도에 따라 데이터를 설정할 수 있으며 현재 생산 이동을 사전 설정하거나 기록할 수 있습니다.
11. 진공 펌프 시스템: 고효율 모노 블록 회전 블레이드 유형 진공 펌프;
석션 컵 : 수입 PF 석션 컵 사용 ¢120MM 유형
12. 공기 압축 공급: 5-7bar, 30L/min, 압축 공기 공급: 5-7bar, 30L/min;
13. 전원 공급 장치: 380V, 50HZ, 3상,
Moleculaer sieve 및 알루미늄 스페이서 및 실런트와 같은 재료를 제외하고 중국에서 전문 단열 유리 기계 제조로.우리는 자동 수직 절연 유리 가공 생산 라인, 수직 로우 전자 유리 egde 삭제 기계, 자동 로봇 절연 유리 생산 라인 등을 개발 및 생산하는 데 능숙합니다.
Q: 지불 기간은 무엇입니까?
A: T/T, L/C 및 기타 지불 조건을 협상할 수 있습니다.
Q: 이 기계에 관하여, 보증은 무엇입니까?
A:1). 12개월 동안 보증합니다.
2). 24시간 기술 지원 이메일 또는 전화
3).영어 매뉴얼 및 비디오 튜토리얼
4). 소모품을 대리점 가격으로 제공합니다.
5). 24시간 온라인 서비스, 무료 기술 지원.
Q: 당신의 보증은 어떻습니까?
A: 일반적으로 보증 기간은 1년입니다.보증 기간 내에 기술 지원, 피드백을 24시간 이내에 제공할 수 있으며 당사 공장이 아닌 경우에도 문제 컨트롤러를 자유롭게 수리할 수 있습니다.
Q: 주문 전에 공장을 방문할 수 있습니까?
A: 그렇습니다, 우리는 따뜻하게 환영하고 진심으로 당신 또는 당신의 팀을 우리 공장을 방문하도록 초대합니다, 우리는 호텔을 준비하고 공항에서 당신을 데리러 오는 것을 도울 것입니다.
Q: 배달 기간은 무엇입니까?
A: 대부분의 경우 공장에 재고가 있습니다.재고가없는 경우 일반적으로 배달 시간은 입금 영수증 후 15-20 영업일입니다.긴급하게 필요한 경우 특별 조치를 고려할 수 있습니다.
Q : 기계 포장은 어떻습니까? 운송 중에 안전하게 보호됩니까?
A: 시험 약실은 외부 포장을 위한 표준 수출 나무 상자에 의해 포장되고 내부 포장을 위한 스트레치 필름, 손상되지 않을 것입니다.우리는 손상없이 해상 또는 항공으로 많은 시험기를 해외로 배달했습니다.
