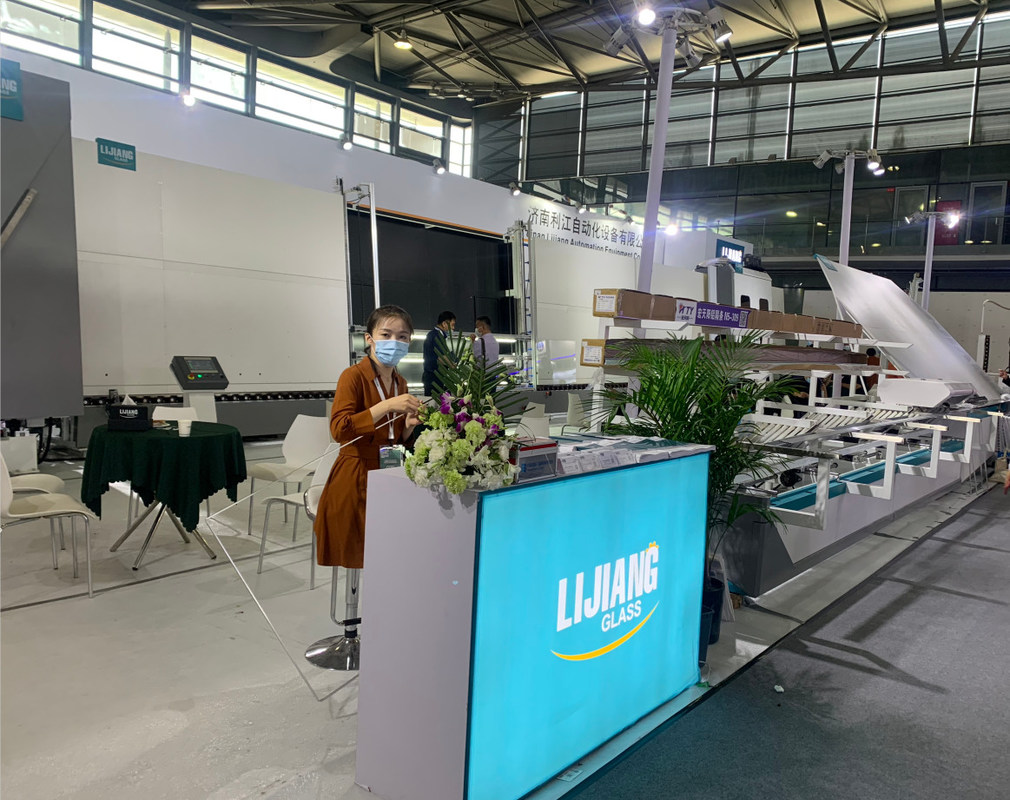

씻고 누르기 위한 절연 글래스 생산 라인에 글레이즈를 바르는 큰 치수 두배

세척과 누르기를 위한 엄청나게 큰 크기 이중 유리를 끼우는 격리 유리 생산 라인



가스 충전이있는 점보 크기 이중 절연 유리 생산 라인의 주요 특징



●세탁기는 SS재질과 방수장치를 채용

●자동 온도 조절 및 물 세척 시스템을 갖춘 물 탱크

● 공기 가열 시스템

●에어 팬 자동 시작 및 중지 설정

●소음 저감 시스템

●세탁 속도 온라인 표시

●지능형 간헐적 작업, 에너지 절약

●독일 지멘스 PLC 제어 시스템, 터치 스크린 인터페이스

●코팅 유리 및 Low-E 유리 자동 식별

●3쌍의 부드러운 브러시는 온라인 및 오프라인 Low-E 유리를 세척할 수 있습니다.

●플레이트 누름면을 직선으로 유지하기 위한 조정 가능한 누름판

● 항공 플러그의 연결 모드

●트리플 IG 및 셰이프 IG 제작 가능

옵션

● 사전 세탁

●3 또는 4 사이드 스텝 IG를 위한 자동 정확한 위치 지정

●자동 가스 충전은 가스 값을 설정하고 가스 농도가 높은 온라인으로 충전 과정을 표시할 수 있습니다.





1. 우리 회사는 무엇을 합니까?

LIJIANG GLASS는 2012년부터 중국 지난 시의 제조 업체입니다.우리는 애프터 서비스로 전 세계에 기계를 제공하는 IG 라인, 씰링 로봇, 스페이서 벤딩 머신, 건조제 충전 기계, 부틸 압출기 등을 만듭니다.



2. IG 라인이란?

IG 라인은 단열 유리 가공 라인이라고 하며 유리 세척기, 스페이서 프레임 설치 및 유리 압착기를 포함합니다.우리는 일반적으로 2000*2500, 2500*3500, 2500*4000, 2500*4500 및 3300*7000 IG 라인이 있습니다.IG 라인의 종류는 아르곤을 채우지 않은 것과 아르곤 가스를 채우는 것입니다.에어 플로팅 IG 라인과 초고속 IG 라인(두 개의 IG 장치를 함께 세척 및 압착)의 두 가지 특수 IG 라인도 있습니다.



3. 생산 라인을 포장하는 방법?

IG 라인의 한 세트는 일반적으로 외국으로 배송할 때 2개의 컨테이너, 40HQ 컨테이너 2개가 필요합니다.



4. 판매 후 서비스를 제공하는 방법?

전 세계의 바이러스 이후, 우리 엔지니어는 세계의 많은 국가로 제한됩니다.그래서 Wechat, Whatsapp 등을 통해 온라인으로 설치 서비스 및 교육 작업을 제공합니다.세계가 더 나은 장비를 갖추게 되면 우리 엔지니어가 다시 우리 기계를 점검하러 갈 것입니다.



남미 시장의 경우 서비스를 제공할 한 명의 엔지니어가 있습니다.



인도 및 인도 시장의 경우 두 명의 인도 엔지니어가 있으며 제 시간에 서비스를 제공할 수 있습니다.





다른 시장을 위해 우리는 10 - 20년 경험을 가진 엔지니어 팀이 있고, 그들은 기계를 설치하고, 노동자를 훈련하고 제 시간에 판매 후 서비스를 제공하기 위해 외국 고객의 공장에 갈 것입니다.





5. IG 라인의 세부 사항:



주요 특징:

• 라인에는 7개의 섹션이 있습니다.

01 환승구간;

02 세탁기;

03 배출구간;

04 검사 및 설치 섹션;

05 환승구간;

06 프레싱 및 충전 섹션;

07 방전 섹션.



세부 사항 소개 LJBZ3370의

• 01 옮기다 부분

코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지

• 02 세탁 기계

주요 특징:

• 0.1mm의 부드러운 털을 가진 6개의 부드러운 브러시를 사용하여 낮은 유리를 세척할 수 있습니다.

• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.

• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.

• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.

• 물탱크 자동 온도 조절, 급수 시스템

• 유럽식 소음기 시스템

• 스테인리스 스틸 소재



• 03 배출구간

• 보관 유리

• 04 점검 및 설치과

이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다.

• 05 환승구간

• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.

• 06 압착 및 충전부



주요 특징:

• 초장형 유리는 2배 압축 가능

• 컨베이어 벨트를 채택하여 유리를 이송하고 서보 모터를 사용하여 유리를 누르십시오.

• 유지 보수가 용이하도록 누름판을 열 수 있습니다.

• 긴 수명을 보장하는 조절 가능한 구조의 누름판

• 07 배출구간

• 보관 유리

• 실링기에 연결 가능

6. 가스 충전 기능이있는 자동 점보 크기 이중 절연 유리 생산 라인의 매개 변수



단위		LJBZ3370
전압		380V50Hz3P
총 전력	KW	54.5
세탁 속도	m/min	2-10
최대 작업 속도	m/min	45
최소 유리 크기	mm	450*280
최대 유리 크기	mm	3300*7000 3000*3000 (두 번 누르기)
평평한 유리 두께	mm	3-30
세척 브러쉬	조각	6
단열 유리의 최대 두께	mm	80
총 가스 소비량	L/분	1500
컨베이어 롤 높이	mm	520
치수 尺寸(L*W*H)	mm	47200*3500*4500

전기 매개변수

이름	기원	상표
PLC	독일	지멘스
저전압 전기 제품	독일	지멘스
주파수 변환기	독일	지멘스
스텝 글라스용 서보 모터	일본	후지
광전 스위치	독일	병든
마이크로 스위치	대만	추세
버튼 및 표시등	프랑스	슈나이더
터치 스크린	대만	와인뷰
중간 릴레이	일본	오므론
브러시 모터	중국	칭화
물 펌프	중국	링샤오
가이드	대만	하이윈
공압 부품	대만	에어택



우리 회사의 다른 절연 유리 장비:
1.스페이서 벤딩 머신

주요 특징

• Siemens PLC 제어 시스템, 터치 스크린 인터페이스 채택

• 지멘스 서보 제어 시스템

• 4개의 스페이서 크기 저장 장치

• 알루미늄 스페이서 자동 절단 및 공급

• 대형 알루미늄 프레임 벤딩 보조 기능

• 알루미늄 스페이서는 다양한 크기와 크기로 제공됩니다.

• 연속적으로 구부러진 모양의 스페이서 프레임

• 벤더 외부에 분리된 가드 보드

• 구부리고 절단하는 동안 자동으로 연결을 피합니다.

• 장비 장애 처리를 위한 일시 중지 및 재설정 장치



• USB 입력 기능, 엑셀 형식 파일 직접 읽기 등 (옵션)

• 스페이서 인쇄 코드 기능(옵션)

• 라벨 스티커 인쇄 기능(옵션)

• 알루미늄 스페이서 및 스테인리스 스틸을 구부릴 수 있음( 옵션)

• 자동 드릴 가스 주입구(옵션)

• ERP 시스템에 연결(선택 사항)



기술 데이터

최대굽힘 크기	2000mm*2000mm(2500*2500mm)
최소굽힘 크기	250mm*200mm
알루미늄 스페이서 폭	5.5-27mm
치수 오류	±0.5mm
각도 오차	±1º
처리 속도	≤26초
급기	≥0.65MPa
총 전력	AC220/380V 50Hz 2.5KW
치수	10500mm*2200mm*2600mm

2.유리 세탁기

주요 특징:

• 부드러운 브러시 6개 사용

• 온라인 및 오프라인 로우 글라스 세척, 로우 필름 자동 인식

• 세척부는 상하단 구조의 디자인을 채택

• 가변 주파수 팬, 에너지 효율적, 우수한 청소 효과 채택

• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.

• 지능형 간헐적 에너지 절약 작업 방법 사용

• 계층형 세척 시스템

• 물탱크 자동 온도 조절, 급수 시스템

• 유럽식 소음기 시스템

• 304 스테인리스 스틸 소재

3. 건조제 충전 기계

미디엄기능

• Siemens PLC 제어 시스템 채택

• 터치 스크린 인터페이스, 쉬운 조작

• 스페이서 프레임의 크기에 따라 높이 조절 가능

• 건조제 자동 로딩 및 보충

• 충전 시간 조정 가능

• 자동 드릴링, 충전 및 밀봉

• 핵심 부품은 수입 브랜드

• 아크 프레임(옵션)

• 큰 입자 분자체 채우기(선택 사항)



기술 데이터



최대프레임 크기	2000mm*2000mm(2500mm*2500mm)
최소프레임 크기	300mm*250mm
알루미늄 사양	6A-27A
공기 소스	≥0.65MPa
전원 공급 및 소비 전력	AC220V 50Hz 1KW
필요한 분자체 직경	0.5-0.8mm
치수	1100mm*1100mm*3600mm

4.부틸 압출기

주요 특징

• Siemens PLC 제어 시스템, 터치 스크린 인터페이스 채택

• 지멘스 서보 제어 시스템

• 4개의 스페이서 크기 저장 장치

• 알루미늄 스페이서 자동 절단 및 공급

• 대형 알루미늄 프레임 벤딩 보조 기능

• 알루미늄 스페이서는 다양한 크기와 크기로 제공됩니다.

• 연속적으로 구부러진 모양의 스페이서 프레임

• 벤더 외부에 분리된 가드 보드

• 구부리고 절단하는 동안 자동으로 연결을 피합니다.

• 장비 장애 처리를 위한 일시 중지 및 재설정 장치



• USB 입력 기능, 엑셀 형식 파일 직접 읽기 등 (옵션)

• 스페이서 인쇄 코드 기능(옵션)

• 라벨 스티커 인쇄 기능(옵션)

• 알루미늄 스페이서 및 스테인리스 스틸을 구부릴 수 있음( 옵션)

• 자동 드릴 가스 주입구(옵션)

• ERP 시스템에 연결(선택 사항)



기술 데이터

최대굽힘 크기	2000mm*2000mm(2500*2500mm)
최소굽힘 크기	250mm*200mm
알루미늄 스페이서 폭	5.5-27mm
치수 오류	±0.5mm
각도 오차	±1º
처리 속도	≤26초
급기	≥0.65MPa
총 전력	AC220/380V 50Hz 2.5KW
치수	10500mm*2200mm*2600mm
