기계 글라스 하역을 만드는 2-35m/min 낮은 E 글래스

유리 가공기를 격리하는 진공 흡착 적재기 LJLSP 자동 절연 글래스 로딩 기계

자동 격리한 글라스 로딩 기계는 높은 자동화 정도, 인력을 구하는 것 이고, 생산 보안과 효율을 향상시키는 특허 제품입니다. 이 기계는 서보 모터를 제어하기 위해 PLC를 채택합니다, 광전 스위치가 자동적으로 다른 유리 크기를 발견합니다. 진공 흡착 자동 절연 글래스 로딩 기계는 손으로 유리 크기를 입력할 필요가 없습니다. 그것이 자동 실행 할 수있는 글라스를 빨아 들일 지를 러닝 거리가 산정합니다. 유리 선반이 비어 있을 때, 그것은 근로자들이 그것을 바꾼다는 것을 상기시키기 위한 알람을 줄 것입니다.

1.주구조

그것은 PLC 제어 시스템, 머신 헤드 부분, 수송 섹션, 서커 구조 부분, 서보 드라이브 부분, 등으로 구성됩니다 ;

2. 주요 특징

1. 그것은 PLC control,10 인치 터치 screen.the 동적 시스템을 채택하고 3 서보 모터 드라이브를 채택합니다, 그것 공통 퍼팅, 간 위로 아래 /의 안경이 있기 때문에 방법을 취하는 operate.the에 쉽 ;

2.V벨트는 자동적으로 유리 두께의 중앙 위치에 맞출 수 있습니다 ;모터는 V벨트를 조정하기 위해 감속 기어의 볼 스크류를 운전합니다.변위 센서는 원래의 점을 유도하고, 라이너 트랙에 계속 나아갑니다 ;

3. 유리 크기가 너무 작으면, 머신 헤드는 자동적으로 안경 높이에 달합니다, 오르는 것은 필요하지 않습니다 ;그것이 정확하게 요구된 높이 할 수있, 서보 모터는 아래 머신 헤드에게 /를 위로 만들어주기 위해 라이너 트랙 위의 체인 스프로켓에 의해 감속 기어를 운전합니다 ;

4. 수송 섹션은 자동적으로 유리를 서커 지원의 중앙 위치에게 전달합니다.서보 모터는 글라스를 서커 중앙 위치로 운송하기 위해 라이너 트랙 위의 체인 스프로켓에 의해 감속 기어를 운전합니다 ;

5. 서커 지원은 자동적으로 글라스의 길이와 폭에 의해 아래 위로 /에 조정될 수 있습니다 ;글라스가 요구된 위치까지 오르늘 때, 보조자 브라켓은 뒤로 물러납니다 ; 그것이 평행한 동시 발생을 보증할 수 있도록, 2 공기 실린더는 활성 플레이트가 뒤로 앞 /를 이동하게 하기 위해 사절 연계를 운전합니다.

6. 서커들은 숨을 들이쉬고 뻗습니다, 팔이 주어진 음압에 도달하기 위해 뻗습니다, 부정적 압력계가 보호 효과를 가지고, 공기 누출의 경우에 깨진 그 유리를 회피할 수 있습니다.

7. 기계는 2 번까지 노동에게 2-3people을 덜어주고, 일 효율을 향상시킬 수 있습니다

8. 아래 / 위로 서커가 front/back,V 벨트 운송을 곁눈을 이식하고 있고 서보 모터에 의해 구동했고, 그것이 정확한 위치에 놓일 수 있습니다 ;

3.메인 머신 매개 변수

1. 맥스 유리 크기 :4000*2500mm

2. 유리 두께 :3-10mm

3. 흡입 암 속도 :2-35m/min

4. 흡입 암의 맥스 사이즈는 뻗었습니다 :800 밀리미터

5. 요동암의 작업 각도 :84~100'

6. 공기소비량 :100L/min

7. 전체 전력 :15KW

8. 전체 중량 :2000KG

9. 차원 :700*2800*2500mm

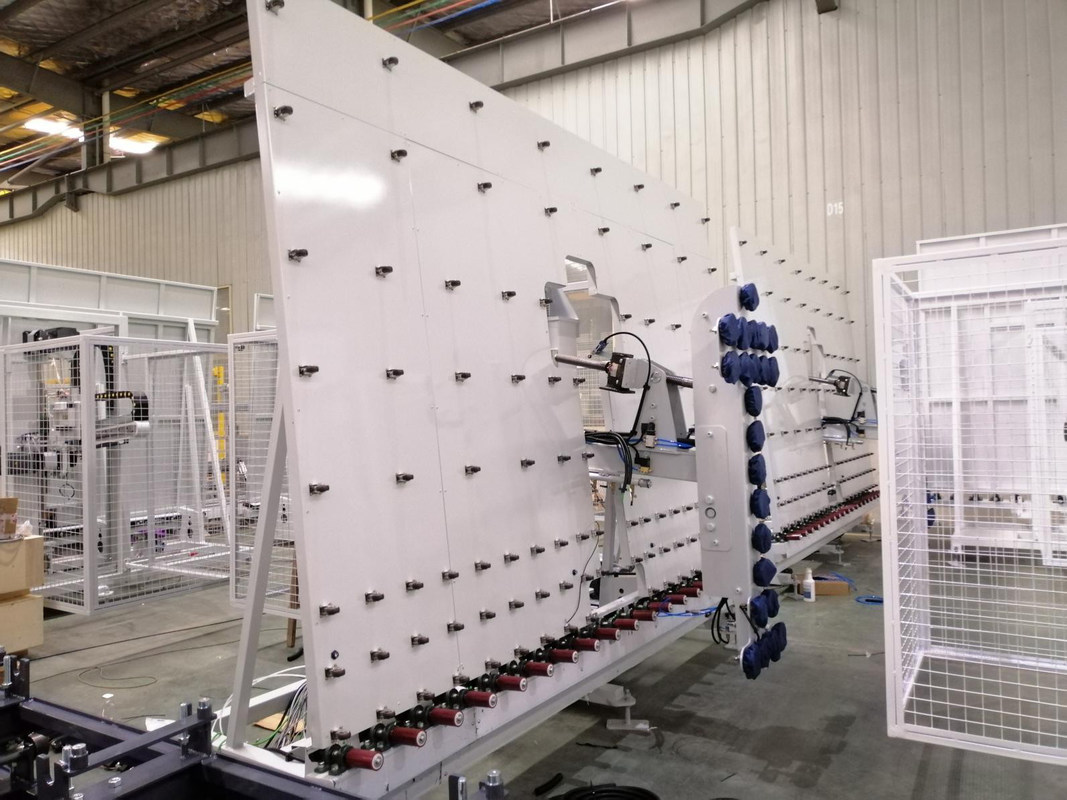

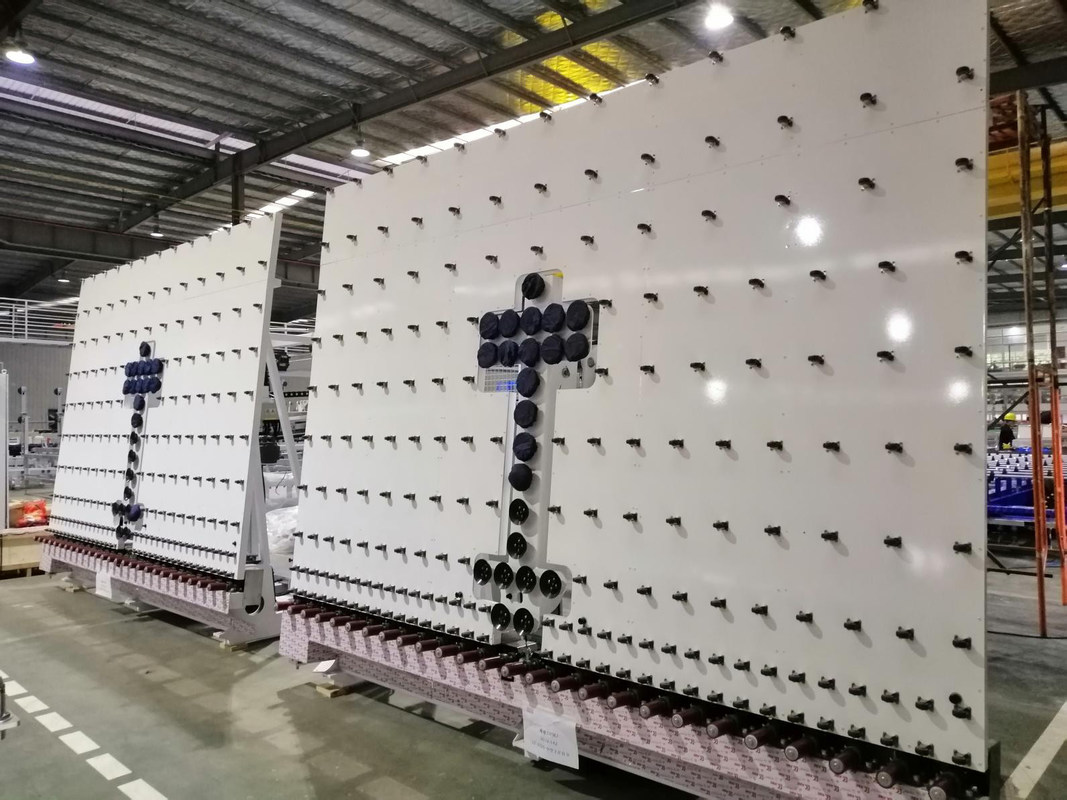

세부 사항 사진

10KW 유리 가공기, 글라스 적재대 PLC 제어 시스템

다른 두배 유리 가공기 .
