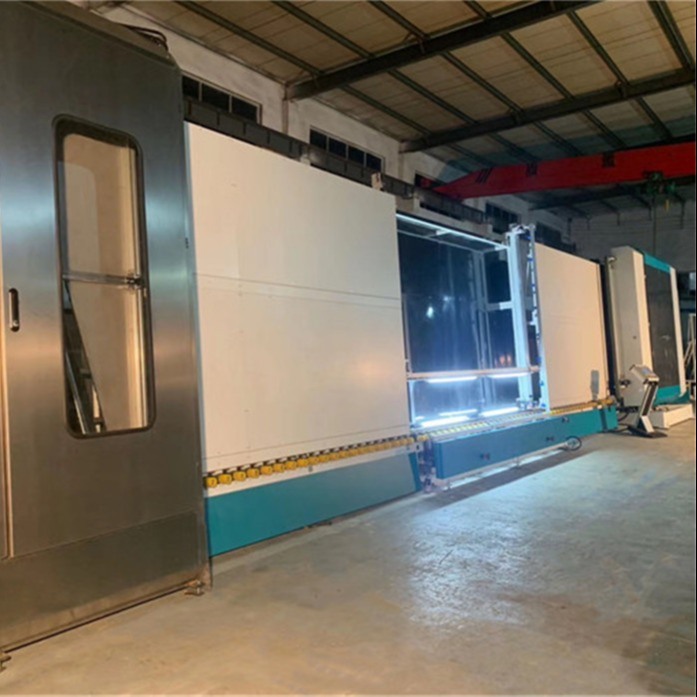

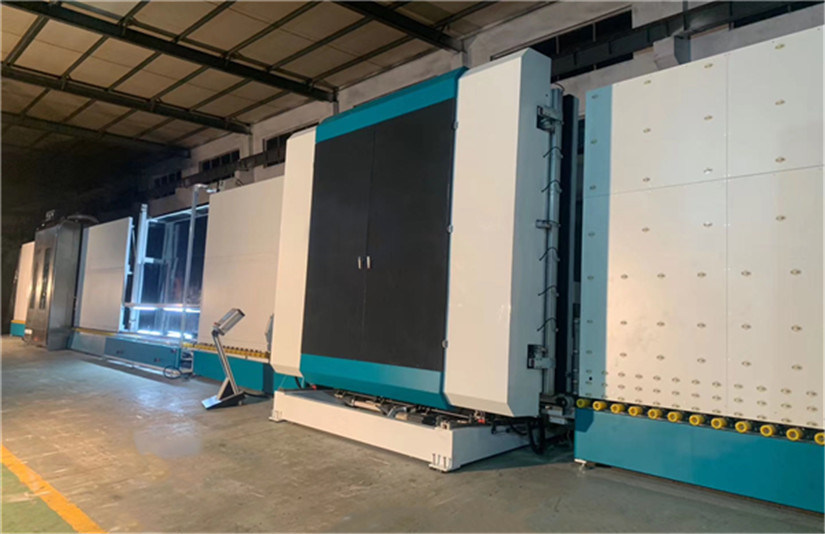

기체 봉입과 유리 생산 라인을 격리하는 겹창 유리넣기 기계
애플리케이션
절연 글래스 생산 라인은 4 구간, 이송부, 세척 구역, 탐상 단면과 프레싱 섹션으로 구성됩니다. 그것은 이중 유리, 3중 글라스, 낮-e 유리, 모양이 형성된 글라스와 계단형 글라스와 같은 자동적으로 고품질이고 다양성 DGU를 만들기 위한 진보 기술을 사용합니다.
이름 |
식자재원산지정보 |
브랜드 |
이더넷 모터 |
대만 |
LINHAI |
브러쉬 모우터 |
중국 |
청화 |
물 펌프 |
중국 |
LINGXIAO |
가이드 |
대만 |
HIWIN |
공기 성분 |
대만 |
AIRTAC |
전기 계측기 |
중국 |
미란 |
서보 모터 |
일본 |
야스카와 |
PLC |
독일 |
지멘스 |
저전압 전기 제품 |
독일 |
지멘스 |
주파수 변환기 |
독일 |
지멘스 |
광전 스위치 |
한국 |
AUTONICS |
마이크로스위치 |
대만 |
경향이 있으세요 |
버튼과 표시등 |
프랑스 |
쉐나이더 |
터치 스크린 |
대만 |
WEINVIEW |
중간 중계기 |
일본 |
옴론 |
가스와 IG 선이 온라인을 충전합니다 |
이송부
1. 낮-e 유리 센서
이 센서 는 세탁기 전에 설치됩니다.글라스가 로우-e 표면을 떨어뜨리는 것을 예방하면서, 그것은 자동적으로 낮-e 유리를 인지할 수 있습니다.
2. 컨베이어 롤러
전송 : 앞이고 백 트랜스퍼 바퀴는 모두 이동되고, 모두 활발히 이동됩니다. 그것은 큰 사이즈 글라스와 두꺼운 유리가 매끄럽게 통과하다는 것을 보장할 수 있습니다.
탐상 단면
체킹부는 유리가 깨끗한지 아닌지 체크하기 위해 LED 튜브를 사용합니다.
세척 구역
3. 재료
플레이트와 내부 예비품을 포함하여 전체 세정과 건조 섹션은 304 스테인레스 강을 채택합니다.
두께 플레이트는 최고 4까지 밀리미터 할 수있과 내부 플레이트가 8 밀리미터일 수 있습니다.장비 성능은 더 좋고 서비스 수명이 더 오랫동안 있습니다.
4. 6 솔
그것은 모든 부드러운 브러쉬인 6 솔을 가지고 있고 평평한 유리, 기질 글라스와 낮-e 유리를 씻을 수 있습니다. 그것은 낮-e 유리를 위해 특히 0.1 밀리미터 강모, 결코 손상 글라스 지름을 가지고 있지 않습니다.
5. 소음 저감 구조 장치
소음은 나일론 기어와 스펀지를 이용하여 90 데시벨 아래에 제어될 수 있습니다.
6. 온수 시스템
공기 난방 계통을 도입하고 분명히 잔을 씻기 위해 연수를 사용합니다.
7. 큰 주파수 변환기 & 에어 나이프 ( 한 개이거나 두배 에어 나이프 시스템)
한이지 에어 나이프 시스템과 큰 주파수 변환기가 있습니다. 에어 나이프는 나뉠 수 있고 두 파트가 올리고 하락하고, 그들 둘다가 주파수 나이프입니다.작은 사이즈 안경 (높이를 위한 유일한 하부 일부 건조가 있다고 많은 에너지가 절약한 반면, 큰 크기 안경 (height>1.5m)를 말릴 때 두 파트<1>는 동시에 일할 것입니다.
8. 자동적으로 유리 두께를 인지하세요
1). 보편적 결합 장치가 있습니다, 유리 두께가 바뀌었을 때, 바람 나이프는 바람 나이프와 유리 사이의 상대 거리가 그 유리 두께 변화로 인해 유리에 대한 피해를 피하기 위해, 끊임없이 계속되도록 거리를 조정하기 위해 앞으로 그리고 뒤로 움직일 것입니다.
2). 단지 큰 크기가 아니라 고속을 유지할 수 있는 안경을 활발히 이동시키기 위한 안경의 바닥에서 양쪽 위의 체인 기어가 있습니다, 작은 사이즈 안경이 또한 빨리 통과될 수 있습니다.
레코드 & 충전 가스 부문 (옵션널)
9. 압력부
가스 충진 라인을 위해, 우리는 절연 글래스를 누르기 위해 서보 모터 와 타이밍 벨트 를 사용합니다.
1). 서보 모터는 정확하게 산정될 수 있습니다 글라스의 두께와 당신의 글라스 언론을 위한 알루니늄 스트립. 압력에 의한 전통적 수력 스테이션과 비교해서, 그것은 글라스를 손상시키고 가압속도를 올리는 것 없이 동시에 정확한 압력을 보증합니다.
2). 타이밍 벨트는 톱날 모양입니다, 레코드가 더 정확할 것입니다.
10. 조정할 수 있는 배면 전극
우리는 압축 보드로의 CNC 기술을 채택합니다. 실선이 항상 배면 전극 일직선을 유지하기 위해 74 정합점을 가지지만, 그러나, 기체 봉입 선은 88 정합점을 가집니다.
11. 레코드 기능의 에너지 절약
그것은 4 부분으로의 압력부를 나누는 3 마이크로스위치를 채택합니다.
각각 마이크로스위치는 신호를 받고 작업 영역의 일부를 추가할 것입니다. 상응하는 마이크로스위치가 접촉되지 않을 때, 지역은 일하지 않습니다.
- 유리 L ≤ 1.5m 파트 1이 일할 때.
- 유리 L =1.5m-2.3m 파트 1 & 파트 2가 일할 때.
- 유리 2.3m이 < L="">일할 때.
- 모두가 분할하는 유리 3.2m = L ≤ 4m이 함께 일할 때.
게다가, 글라스에서 양측과 바닥은 플레이트성 부작용을 보증하기 위해 밀봉될 것입니다. 그것은 많은 아르곤 가스와 전기 전력을 구할 수 있습니다.
12. 높이 - 속도 충진 아르곤 가스 온라인 (옵션널)
두배의 글레이징 유리 1개 22s와 자동적으로 채워 있는 아르곤 가스. 우리의 요구에 따라 스크린에 가스값을 설정하고 드러낼 수 있습니다. 85%,88%,90%,95%, 97%, 99%, 100%와 같이.
유리를 격리하는 고급 품질의 생산을 위한 개런티를 제공하면서, 우리는 직관적으로 아르곤 함량과 충진 고속을 관찰할 수 있습니다.
유리가 2개 영화에 근접할 때, 그것은 유리의 바닥으로부터의 아르곤 가스를 충전하기 시작할 것입니다. 이전 설정값이 도달될 때, 인플레이션은 자동적으로 멈출 것입니다.
[샘플 디스플레이] :
[샘플 디스플레이] :
[샘플 디스플레이] :
[샘플 디스플레이] :
3D 연기 견해
