제품 상세 정보:
|
| 이름: | 자동 유리 언로딩 기계 | 최대 무게: | Customeized |
|---|---|---|---|
| 힘: | (선택적인) 380V 50Hz 3P | Plc: | 시멘스 |
| 컬러: | 맞춤형 | 기능: | 유리 로딩을위한 IG 라인 작업 |
| 하이 라이트: | PLC 절연 글래스 생산 라인,PLC 글라스 자동 로딩 기계,PLC 받침대 언로딩 기계 |
||

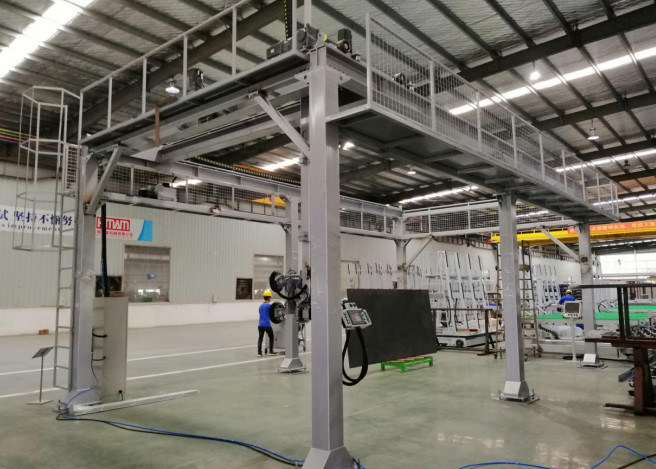

안경줄을 격리하기 위한 자동 로딩 기계와 받침대 언로딩 기계
유리 가공 라인을 격리하기 위한 LJAXP4025 받침대 언로딩 시스템
나. 주요 기술적 목표
1. 맥스 유리 크기 : 4000x2500mm
민 유리 크기 :1200*1000mm
전체 흡인컵이 옆을 선발합니다 : 지름 250 밀리미터 ; 8 PC
2.색 : 확인됩니다.
3. 전원 공급기 : 확인될 380V 50HZ, 3 단계
4. 압축 공기 공급 : 5-7bar, 30L / 분 ;
5. 설치 용량 :10 kw
II. 기술적 성과 :
1. 국가 표준의 장비 사용 품질 사각형 강관 단체의 모든 메인 프레임은 볼트와 용접했고 적합했습니다.
2.프로그램 제어는 터치 패널로 설비되는 수입된 지이멘스 프로그램 가능 제어기를 이용합니다.
3.기계는 간결한 출현으로 설계되었고, 디자인에서부터 제조와 설치까지 안전한 신호와 근대 공장과 유럽 IEC기준에 대한 언급에 따릅니다.
4.정확히 기계와 안정 운전을 위해 배치하기 위한 완전 밀폐 루프 제어 시스템을 도입합니다.
5.전 디지털은 정밀 위치 제어와 신속한 유연성으로 통제합니다 ; 모든 속도는 생산 라인 속도에 따라 조정할 수 있을 수 있습니다.
6.Ｘ와 Ｙ 축 운동과 위로 상승 & 아래로이 작용합니다의 흡인컵 들치기가 서보 모터에 의해 제어되기 때문에 .흡착기 컵 시스템은 위 아래로 오를 수 있고, 앞으로 이동하고 뒤로, 왼쪽부터 오른쪽을 이동하고 90 도 회전시킬 수 있습니다.
7.갠트리 크레인은 진공 흡입 컵 들치기와 함께 일하고 그것이 유리 중량과 흡인컵 들치기 중량을 포함하는 맥스 중량 1000KG를 취급할 수 있습니다.
8.언로딩 순환 주기 : ≤60S. 이것은 글라스 ect를 조사하는 저 운영자를 시간 포함하고 있지 않습니다.
표 일람 전기 부품
| 물체 / 부품 번호 | 브랜드 | 모델 |
| 프리퀀시컨버터 | 알렌 브래들리 | PowerFlex525 25B-D010 |
| 터치 패널 | μｇ | TPC7062/1061 |
| PLC | 지멘스 | 유엘 표준 |
| PLC | 지멘스 | 유엘 표준 |
| 위치 스위치 | 쉐나이더 | XCE-102 |
| 위치 스위치 | 쉐나이더 | XCE-145 |
| 광전 스위치 | 쉐나이더 | XUB5ANAL2 |
| 근접 스위치 | 쉐나이더 | / |
| 중앙 중계기 | 허니웰 | RU2N-AC/DC24V |
| 진공 펌프 | 조이선 | X-040 |
| 동력회로 차단기 | 쉐나이더 | GV2ME-08C/10C/12C |
| AC 접속기 | 쉐나이더 | LC1D09B7C |
| 트랜스 | 쉐나이더 | 쉐나이더 |
| 서보 모터 | 지멘스 | |
| 감속기 | QIANGZHU |
LJASP3525 글라스 수직 로딩 테이블
A.Technical 성능 :
1. 그것은 미츠비시 PLC control,10 인치 터치 screen.the 동적 시스템을 채택하고 3 서보 모터 드라이브를 채택합니다, 그것 공통 퍼팅, 간 위로 아래 /의 안경이 있기 때문에 방법을 취하는 operate.the에 쉽 ;
2.V벨트는 자동적으로 유리 두께의 중앙 위치에 맞출 수 있습니다 ;모터는 V벨트를 조정하기 위해 감속 기어의 볼스크류를 운전합니다.변위 센서는 원래의 점을 유도하고, 라이너 트랙에 계속 나아갑니다 ;
3. 유리 크기가 너무 작으면, 머신 헤드는 자동적으로 안경 높이에 달합니다, 오르는 것은 필요하지 않습니다 ;그것이 정확하게 요구된 높이 할 수있, 서보 모터는 아래 머신 헤드에게 /를 위로 만들어주기 위해 라이너 트랙 위의 체인 스프로켓에 의해 감속 기어를 운전합니다 ;
4. 수송 섹션은 자동적으로 유리를 서커 지원의 중앙 위치에게 전달합니다.서보 모터는 글라스를 서커 중앙 위치로 운송하기 위해 라이너 트랙 위의 체인 스프로켓에 의해 감속 기어를 운전합니다 ;
5.서커 지원은 자동적으로 글라스의 길이와 폭에 의해 아래 위로 /에 조정될 수 있습니다 ;글라스가 요구된 위치까지 오르늘 때, 보조자 브라켓은 뒤로 물러납니다 ; 그것이 평행한 동시 발생을 보증할 수 있도록, 2 공기 실린더는 활성 플레이트가 뒤로 앞 /를 이동하게 하기 위해 사절 연계를 운전합니다.
6.서커들은 숨을 들이쉬고 뻗습니다, 팔이 주어진 음압에 도달하기 위해 뻗습니다, 부정적 압력계가 보호 효과를 가지고, 공기 누출의 경우에 깨진 그 유리를 회피할 수 있습니다.
7.기계는 노동에게 2-3people을 덜어주고, 2 배 일하는 에피치엔시벤리를 향상시킬 수 있습니다
8./ 위로 서커는 아래, 곁눈이 나고 front/back,V 벨트 운송이 서보 모터에 의해 가동됩니다, 그것이 정확한 위치에 놓일 수 있습니다 ;
| 기술 데이터 | |
| 맥스 유리 크기 | 2500*3500mm |
| 2000*2500mm | |
| 유리 두께 | 3-12mm |
| 공기 공급원 | 0.8Mpa |
| 힘 | 3P 380V/1P+N 220V 50Hz 38KW |
| 기계 사이즈 | 3200*2800*1800mm |
| 2600*2800*1800mm | |
몰커라르 분급기와 알루미늄 스페이서와 같은 재료와 방수제를 제외하고, 중국에서 프로신널 절연 글래스 기계적 제조로서 . 우리는 자동 수직 인슐레링 유리 가공 생산 라인, 수직 낮-e 유리 에그데 삭제하는 기계를 데프엘핑과 생산하는데 능숙합니다, 자동 로봇 인술라이팅 유리 생산 라인과 기타.
