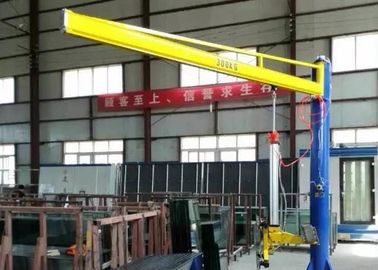

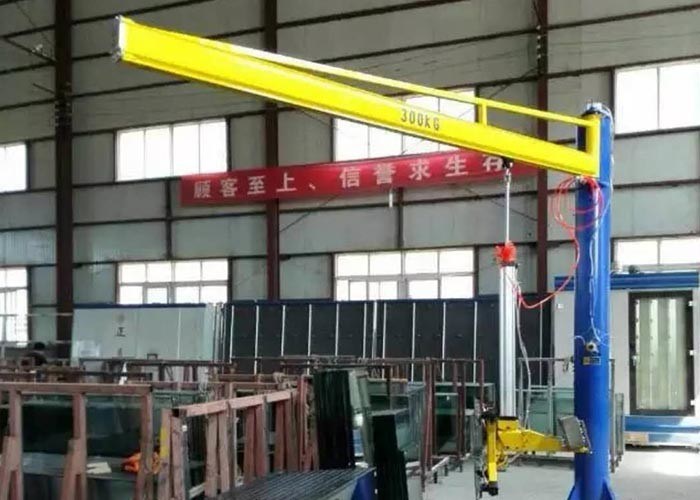

글라스 4 상승 서커들 400KG는 갠트리 크레인을 외팔보처럼 만듭니다

4번 상승과 뜨거운 판매 글라스 외팔보 크레인은 400KG LJXJ400과 거대한 글라스 적재대를 곁눈을 이식합니다

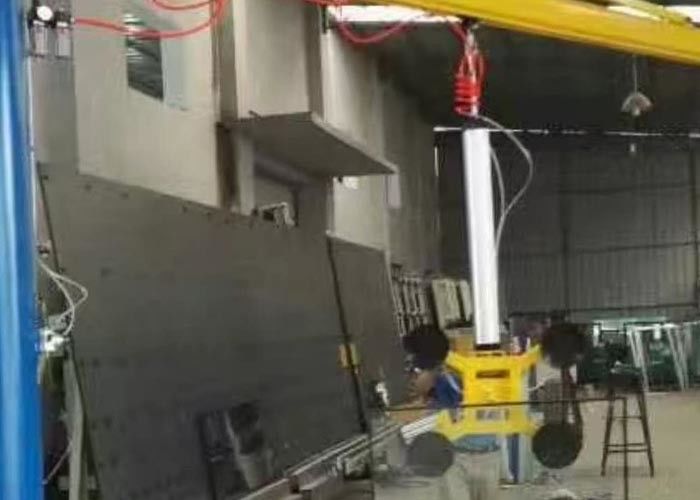

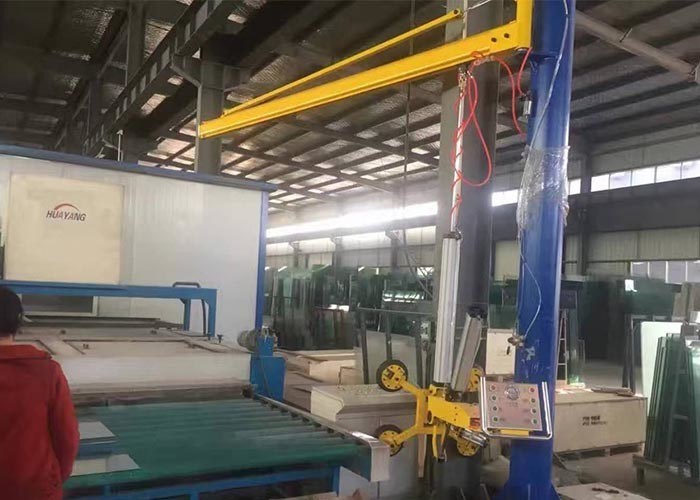

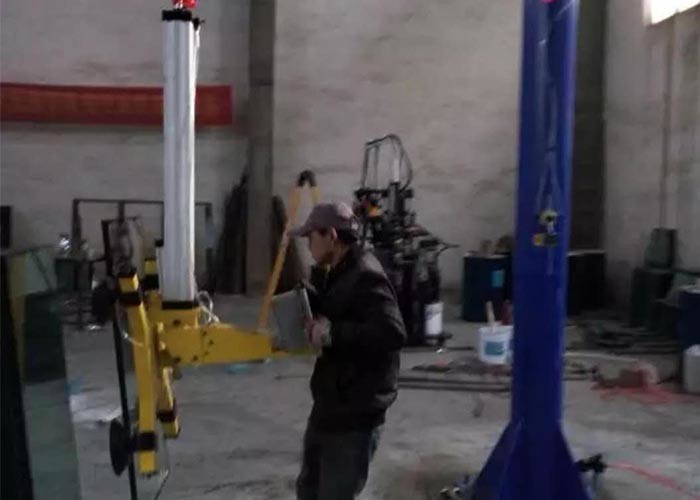

서커를 높이는 것을 가진 글라스 외팔보 크레인

1. 이 진공 유리 들치기는 절연 글래스 시트를 취급하는 것 위한 것입니다.
2. 이 글라스 들치기는 800 킬로그램과 유리 시트를 높일 수 있습니다
3. 그것은 있고 서커들로 5명 설비합니다. 그러나 서커는 고객의 필요에 따라 에드일 수 있습니다.
4. 장비는 안정적이고 사용하도록 쉽고 안전합니다.
5. 진공식 리프터는 정전 또는 진공 누설의 경우에 경고등을 갖추고 있습니다, 광학 그리고 음향 신호가 비상 작전을 하기 위해 운영을 경고하기 위해 바로 사라집니다.

매개 변수 :

사용합니다

- 절연 글래스 생산 라인,
- 설치 유리 커튼 월 시스템,
- 하역 유리 시트 칩 온 글라스 절단 테이블,
- 인스타링 자동차 앞 유리.

완전 자동 글라스 적재대

• 기술 설명 :

1) 경보 시스템 : 믿을 만한 공백으로, 이상 상황이 자동 알람과 디스플레이일 수 있는 것으로 보이기 위해, 비정상일 때 검출 장치가 통제에 익숙해져 있을 수 있고 비정상일 때 진공 알람을 확인하고 진공상태에서 안경을 아래 보증합니다 ; 진공 흡착을 보증하기 위한 비상 정지가 진공상태에서 글라스에서 잔 모양으로 만들 때, 회피하고 비정상이 다운시간으로 인해 글라스 피해를 피합니다 ;

2)작동 패턴 : 장치는 선택, 편리하고 직관적인 운영을 위해 자동 모드와 수동 모드 두 기능을 가지고 있습니다 ;

3)동작시 인터페이스 : LCD 터치스크린 디스플레이, 중국 디스플레이, 편리한 작동 ;

4)메인 프레임과 철골 구조물 모두는 국제 품질 직사각관 복식 링크와 볼트 조립체를 사용합니다 ; 사각형 강철관 두께 :over3-8mm

5) 기계의 물질은 노화되었습니다, 표면이 녹 얼룩과 표면 산화 막을 제거하기 위한 기술을 러스트-레무빙, 바닥층이 우수한 에폭시 프라이머로 스프레이되었고 표면이 우수한 자동차 페인트로 스프레이되었습니다.

• 상세한 작업 단계 : 다음

전체 작업하는 프로세스는 PLC 자동 제어 또는 수동 제어에 의해 이루어질 수 있습니다. 수동 모드는 주로 장비 조정과 유지에 적합합니다. 각각 조치는 독립적으로 완료될 수 있거나, 정상 조업을 위해 사용될 수 있습니다.(매뉴얼이고 자동인) 장하 신호를 준 후, 팔은 오버르턴링 메커니즘을 통하여 95 도를 위로 향하여 방향전환하고 전체 기계가 앞으로 나아가기 시작합니다. 팔 위의 인덕션 장치가 글라스를 접촉할 때, 전체 기계는 걸어다녀서 멈춥니다.진공 시스템은 일합니다, 유리가 진공 시스템을 통하여 서커에 의해 빨려 들어갑니다. 진공압이 세트 압력, 진공 펌프 정지에 도달할 때. 서커의 육안으로 보이지 않는 커넥팅 로드 기구는 암 상승 모터를 통하여 뒤로 글라스와 위로 80 밀리미터를 높입니다. 글라스가 위로 빨려 들어가도록 하기 위한 약 1.5 초, 전송롤러에 대한 글라스를 역으로 돌리기 위해 모터에 의해 가동된 큰 팔을 위해 멈추기. 글라스 하에 흡인컵은 불기 시작하고 육안으로 보이지 않는 커넥팅 로드 기구가 동시에 흡인컵과 글라스 가을을 만듭니다.안경이 컨베이어 롤러에 하락할 때, 소총은 계속 하락하고, 안경이 흡인컵에서 분리되고, 컨베이어가 유리 시트를 로딩 기계의 프런트 엔드와 신호점에 있는 정지에게 보내기 시작합니다.그리고 나서 전체 프레임은 영위치와 정지를 발견하기 위해 자동적으로 움직입니다. 절단 테이블로부터의 신호를 기다릴 때, 글라스는 절단기 위의 컨베이어 벨트와 같은 속도에 절단 테이블에 보내질 수 있습니다. 유리가 보내진 후, 자동적으로 작업 주기를 반복하세요. 기계는 필요한 유리 두께에 따라 어떠한 위치도 선택할 수 있습니다.

• 기술적인 매개 변수 :

• 시트 사이즈 : 민 사이즈 : 2400 *1500mm (일 측면 로딩)
• 최대 로딩 사이즈 : 6100 Ｘ 3300 밀리미터
• 유리 시트 두께 : 3 ~ 19 밀리미터
• 흡수 깊이로 일하는 것 : 700 밀리미터
• X-축 보행 속력 : (조정할 수 있는) 5-25m/min
• Y-축 보행 속력 : (조정할 수 있는) 8-12 Ｍ / 분
• 이송속도 : (조정할 수 있는) 5-25m/min
• 플립아암의 수 : 12개 팔 (양측 사이드 로딩)
• 단일 암 서커들의 수 : 3
• 적재식 :양측 사이드 로딩
• 작업 주기 : 60대 (각각 추가적 위치를 위한 30대)
• 설치 전원 공급기 : AC380V/50HZ (특별한 상황이 고객 요구 사항에 따라 조정될 수 있습니다)
• 설치 전체 전력 : 8-17 kw
• 압축된 공기 : 0.6-0.8 Mpa ;
• 진공입니다 : -50-99 Kpa (유리 두께에 따라 조정할 수 있는)
• 작업 테이블 높이 : 900 + 20 밀리미터
• 기계 사이즈 : 4650 Ｘ 2980 Ｘ 900 밀리미터
• 전기 제품 구성 :

1)PLC 제어기 :델타 ;

2)주파수 변환기 :델타 ;

3)감동적 스크린 :델타 ;

4)콘택터 스위치 :쉐나이더 ;

5)회로 차단기 : 크힌트 ;,

6)스위치 전원 : 델타 ;

7)제어변압기 : 크힌트 ;,

8)주요 전자기 밸브 : 아이르타크 ;

9)광전 스위치 :광츄안 / 푸루이드 / 아오통마이크 ;

10)근접 스위치 :광츄안 / 푸루이드 / 아오통마이크 ;

기록 : 납품 기일과 기술적 개선에 따라, 제작 회사는 똑같은 수준 브랜드의 부품을 교체할 권리를 보유합니다.
