원래 장소:
중국
브랜드 이름:
LIJIANG
인증:
CE
모델 번호:
LJTB01

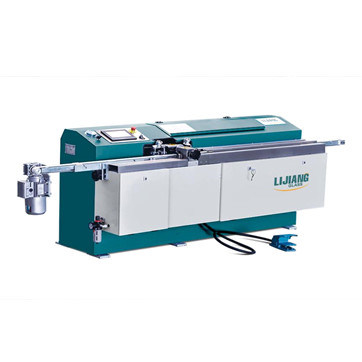

빨리 입히는 속도가 47m/min까지, 할 수 있는 격리 유리를 위한 부틸 압출기 기계
1. 제품 개관과 모수
새로운 부틸 압출기 기계는 제조 알루미늄 구조를 위한 필요한 장비입니다
격리한 유리, 그것 조차 수직 격리 유리제 편평한 압박 생산에 필요합니다 타자를 치십시오
선. 새로운 부틸 압출기 기계에 의해에 알루미늄 구조의 양측이 접착제로 붙는 부틸,
격리 유리를 위한 첫번째 실란트는 입니다. 따라서 부틸의 질은 직접 질을의 결정합니다
격리 유리 및 생활을을 사용하는.
1.1 제품 개관
장비는 프로그램 PLC에 의해, 할 수 있습니다 자동 기능을 접착제로 붙이는 정확하게 끝내기 위하여 통제되고,
통신수는 단지 알루미늄 구조를, 다른 사람은 지원할 필요가 있어 (롤러, 이동 및 등을 죄기)
자동적인 완성되는 프로그램을 놓아서 입니다. 이 장비는 사각을 위해 적당합니다, 직사각형,
알루미늄 구조의 모양, 아크 그리고 종류. 부틸 실린더의 안 직경은 200mm의 최대입니다
Φ195 * 250mm (7kg)의 부틸을 적재할 수 있습니다.
1.1.1 구조 묘사
장비는 그림 1.1에서 보이는 것처럼 9개 부품을, 포함합니다: 각각 전달 단위 1로 이루어져 있으십시오
, 유압 장치 2의 롤러 체계 3 (선형 압력 롤러 1, 선형 압력 roller2 및 아크
압력 롤러), 분사구 단위 4, 압축 공기를 넣은 단위 6를 짜내는 간격 측정 단위 5]
체계 7, 통제 시스템 8 및 선반 단위 9.
전달 단위는 빈도 통제 모터, 벨트 및 벨트 폴리로 이루어져 있습니다. 달리기의 범위
벨트를 위한 속도는 5입니다 ~ 47m/분; 광속의 고도는 위치를 알아냅니다 손으로 조정한 바퀴, 그것일 수 있습니다
기계의 왼쪽에서 (에 제대로 조정 후에 그림 1.2)에서, 고도, 보십시오
정면과 뒤 멈춤나사를 바짝 죄십시오. 이 부분의 구조는 간단하, 그것 쉽게 조정하기 위한 것일 수 있습니다
또한 이동 속도가, 안정되어 있고는 믿을 수 있는 운영할 것이다 빨리 있습니다.
정상적인 조건에서, 통신수는 자주적으로 알루미늄의 2 측에 부틸을 접착제로 붙이는 끝낼 수 있습니다
2000년 * 2000 mm의 크기 내의 구조. 크기가 2000 이상 mm 때, 행해져야 합니다
2명의 사람들에 의하여. 지원 통신수는 순서 대로 200mm 이상, 컨베이어 벨트에서 떨어져 있어야 합니다
벨트에서 죄고 포함의 위험을 피하기 위하여.

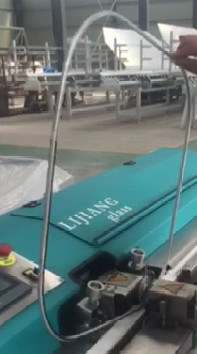

테플론 벨트
비 접착제 벨트를 사용하여, 빨리 훨씬 부틸을 저장하는 속도를 입히는 것을 계속하십시오.
대들보 조정가능한 구조
대들보 조정가능한 구조는 퍼지는 고도를 통제합니다.
베이징 박람회
장치는 2017년 5월의 베이징 박람회에서 보였습니다. 그것은 많은 사람들의 눈을 끌었습니다.
| 짜기 압력 | 10-18MPa |
| 온도 | 110~140℃ |
| 알루미늄 간격 장치 폭 | 4-30mm |
| 속도 | 0-47m/min |
| 부틸 실린더의 직경 | 200mm |
| 항공 보급 | 0.4m ³ /min |
| 공기의 압력 | ≥0.6MPa |
| 총 힘 | 415v 50 hz 3 어구 |
| 차원 | 2950×890×1004mm (L×W×H) |
| 무게 |
750kg |
| 이름 | 상표 | 본래 |
| PLC | KINCO | 중국 |
| 벨브 | HAWE | 독어 |
| 낮은 전압 전기 기구 | 시멘스 | 독어 |
| 유압과 압축 공기를 넣은 과급 체계 | MAXIMATOR | 독어 |
| 빈도 변환기 | KINCO | 중국 |
| 압축 공기를 넣은 성분 (실린더/벨브) | ARTAC | 대만 |
| 빠른 배기판/진공 발전기 | SMC | 일본 SMC |
| 여행 빛 | OMRON | 일본 |
| 광섬유 | OMRON |
일본 |
