제품 상세 정보:
|
| 생산 이름: | 유리제 선적 기계 | 유리제 크기: | 2600*2000 |
|---|---|---|---|
| PLC를: | 델타 | 주파수 변환기: | 델타 |
| 장 크기: | 1500 *1200mm (단 하나 옆 선적) | 유리제 장 간격: | 3 ~ 19mm |
| 강조하다: | 유리 제조술 기계,이중 유리를 끼우는 유리제 기계 |
||

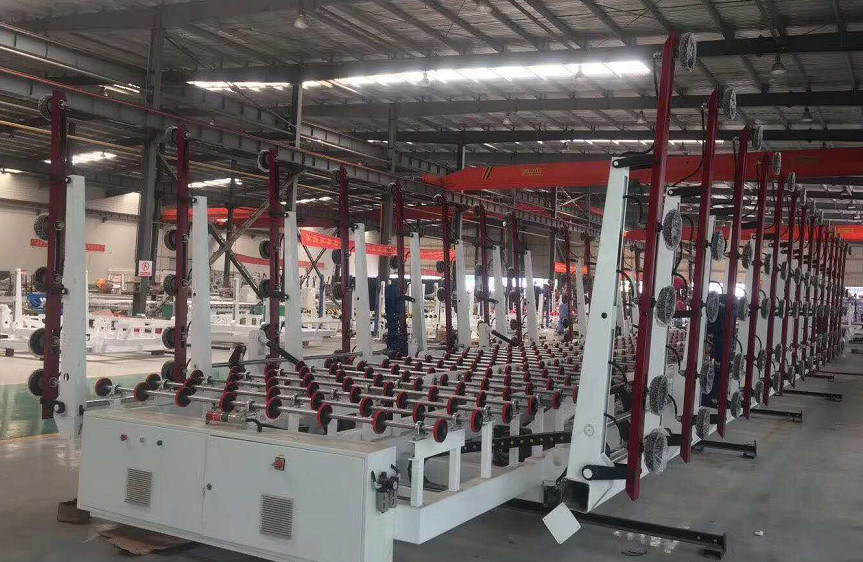

그것은 자동적인 유리제 선적을 위해 주로 사용됩니다. 유리를 지정된 위치에 있는 두고 선적의 신호를 주기 후에, 큰 팔은 뒤집히 기계장치를 통해서 대략 95도, 및 전체적인 기계 시작 전진하기 위하여 출현합니다. 작은 팔에 감응작용 장치가 유리를 만질 때, 전체적인 기계는 걷는 중지하고 유리는 유리, 작은 팔 드는 모터 상승에 진공 체계를 통해서 흡입 컵에 의해 위쪽으로 그리고 뒤에 유리 대략 80 mm 빨립니다. 걷는 모터는 퇴각하고 큰 팔은 아래로 떨어집니다. 빙 체리 팔이 때, 유리의 밑에 흡입 컵은 부는 것을 시작됩니다. 작은 팔이 아래로 떨어질 때, 유리는 컨베이어 바퀴에 떨어집니다. 마지막으로, 유리는 컨베이어 바퀴에 의해 절단 테이블에 운반됩니다.
그것은 구조 기계장치, 회전율 기계장치, 빨판 드는 기계장치, x-축 걷는 기계장치, 기계장치, 진공과 가스 회로 통제 시스템 및 전기 통제 시스템을 전하는 y-축 걷는 기계장치로 주로 구성됩니다.
전체적인 작동 과정은 PLC 자동 통제 또는 수동 제어에 의해 달성될 수 있습니다. 수동 모드는 장비 조정과 정비를 위해 주로 적당합니다. 각 활동은 자주적으로 완료될 수 있고 또는 정상적인 일을 위해 사용될 수 있습니다. (수동과 자동) 선적 신호를 주기 후에, 팔은 뒤집히 기계장치를 통해서 전진하기 위하여 대략 95도, 및 전체적인 기계 시작을 위쪽으로 돕니다. 팔에 감응작용 장치가 유리를 만질 때, 전체적인 기계는 걷는 중지합니다. 진공 체계는 진공 체계를 통해서 빨판에 의해, 유리 빨립니다 작동합니다. 진공 압력이 세트 압력을 도달할 때, 진공 펌프는 멈춥니다. 빨판의 망원경 연결대 기계장치는 유리를 후에 들고 팔 드는 모터를 통해서 80 mm를 올립니다. 유리를 확인하기 위하여 대략 1.5 초 동안 멈추는 것은, 전송 롤러에 유리를 반전하기 위하여 모터에 의해 몬 큰 팔 위로 빨립니다. 유리의 밑에 흡입 컵은 부는 것을 시작되고, 망원경 연결대 기계장치는 흡입 컵 및 유리제 가을을 동시에 만듭니다. 유리가 컨베이어 롤러에 떨어질 때, 작은 팔은 떨어지는 것을 계속합니다, 유리는 흡입 컵 및 컨베이어 시작에서 유리제 장을 선적 기계의 프런트 엔드에 보내고 신호 점에 멈추기 위하여 분리됩니다. 다음 전체적인 구조는 영 위치를 찾아내기 위하여 자동적으로 움직이고 멈춥니다. 절단 테이블에서 신호를 기다려서, 유리는 절단기에 컨베이어 벨트와 동일한 속도로 절단 테이블에 보내질 수 있습니다. 유리가 발송된 후에, 자동적으로 일 주기를 반복하십시오. 기계는 필수 유리제 간격에 따라 아무 위치나 선정할 수 있습니다.
1) 의 PLC 관제사: 델타;
2) 의 빈도 변환기: 델타;
3) 의 터치스크린: 델타;
4) 의 접촉기 스위치: 신아이더;
5) 의 차단기: Chint;
6) 의 전환 전력 공급: 델타;
7) 의 통제 변압기: Chint;
8) 의 주요 전자기 벨브: Airtac;
9) 의 광전자적인 스위치: Guangchuan/puruide/aotongmike;
10)근접 스위치: Guangchuan/puruide/aotongmike;
주: 납품일 및 기술적인 개선에 따라서, 생산 회사는 동일한 수평 상표의 부분을 대체하는 권리를 비축합니다.
| 장 크기: 최소한도 크기 | 1500 *1200mm (단 하나 옆 선적) |
| 최대 선적 크기 | 2600 x 2000 mm |
| 유리제 장 간격 | 3 ~ 19mm |
| 작동 흡수 깊이 | 700 mm |
| x-축 걷는 속도 | (조정가능한) 5-25m/min |
| y-축 걷는 속도 | (조정가능한) 8-12 m/min |
| 속도 전 | (조정가능한) 5-25m/min |
| 손가락으로 튀김 팔의 수 | 8개의 팔 (두 배 옆 선적) |
| 단 하나 팔 빨판의 수 | 3 |
| 선적 유형 | 두 배 옆 선적 |
| 일 주기 | 45S (각 추가 위치를 위한 15S) |
| 임명 전력 공급 | AC380V/50HZ (특별한 상황은 고객 요구에 따라 조정될 수 있습니다) |
| 임명 총 힘 | 5-10 kw |
| 압축공기 | 0.6-0.8 Mpa |
| 진공 | -50-99 (유리제 간격에 따라 조정가능한) Kpa |
| 작업대 고도 | 900 + 20mm |
| 기계 크기 | 4650 x 2980 x 900mm |
1) 경보망: 믿을 수 있는 진공 탐지 장치로, 나타나기 위하여 이상한 상황은 자동적인 경보이골 전시는 언제, 진공 상태에 있는 유리의 밑에 이상할 경우 이상한 통제하기 위하여 이용되고 진공 경보 및 보증이라고 확인될 수 있습니다; 진공 상태에 있는 유리에 있는 진공 흡입 컵을 지킬 비상 정지가, 피할 때 이상한 가동불능시간 때문에 유리제 손상을 피하십시오;
2)가동 본: 장치에는 선택, 편리한 직관 가동을 위한 자동 모드 및 수동 모드 2 기능이 있습니다;
3)작동 공용영역: LCD 터치스크린 전시, 중국 사람 전시, 편리한 가동;
4)본체 및 강철 구조물은 전부 국제적인 질 직사각형 관 화합물 연결 및 놀이쇠 집합을 사용합니다; 직사각형 강철 관 간격: over3-8mm
5) 기계의 물자는 나이 들었습니다, 표면은 녹 반점과 지상 산화물 층을 제거하기 위하여 기술을 녹 제거하고 있습니다, 밑바닥 층은 고급 에폭시 뇌관으로 살포되고, 표면은 고급 자동차 페인트로 살포되었습니다.
