제품 상세 정보:
|
이름: | 두배 글래기즈왕 유리 생산 라인 | 최대 유리 크기: | 가스를 충전하는 것을 가진 DGU를 위한 2500*3200mm |
---|---|---|---|
민 글라스 스존리: | 450*280mm | 방향: | 우측에서 좌즉으로 / 왼쪽부터 오른쪽 |
옵션 기능: | 4 사이드 스텝 이구 | 세척 브러쉬: | 6피스 |
하이 라이트: | 유리제 가공 기계,이중 유리를 끼우는 생산 |

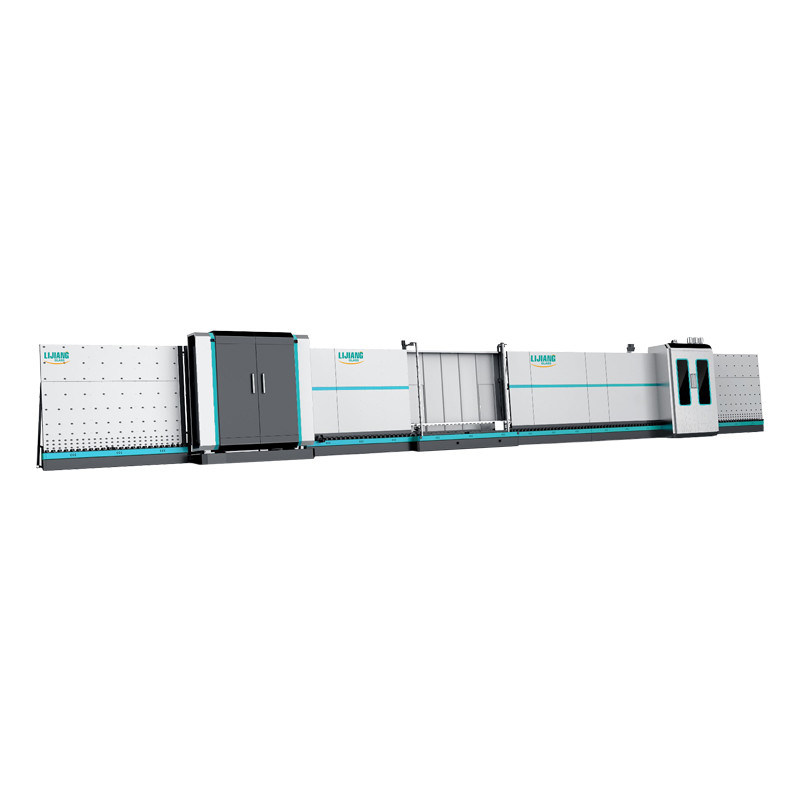

기체 봉입과 유리 생산 라인을 격리하는 겹창 유리넣기 기계
애플리케이션
절연 글래스 생산 라인은 4 구간, 이송부, 세척 구역, 탐상 단면과 프레싱 섹션으로 구성됩니다. 그것은 이중 유리, 3중 글라스, 낮-e 유리, 모양이 형성된 글라스와 계단형 글라스와 같은 자동적으로 고품질이고 다양성 DGU를 만들기 위한 진보 기술을 사용합니다.
이름 | 식자재원산지정보 | 브랜드 |
이더넷 모터 | 대만 | LINHAI |
브러쉬 모우터 | 중국 | 청화 |
물 펌프 | 중국 | LINGXIAO |
가이드 | 대만 | HIWIN |
공기 성분 | 대만 | AIRTAC |
전기 계측기 | 중국 | 미란 |
서보 모터 | 일본 | 야스카와 |
PLC | 독일 | 지멘스 |
저전압 전기 제품 | 독일 | 지멘스 |
주파수 변환기 | 독일 | 지멘스 |
광전 스위치 | 한국 | AUTONICS |
마이크로스위치 | 대만 | 경향이 있으세요 |
버튼과 표시등 | 프랑스 | 쉐나이더 |
터치 스크린 | 대만 | WEINVIEW |
중간 중계기 | 일본 | 옴론 |
가스와 IG 선이 온라인을 충전합니다 |
이송부
1. 낮-e 유리 센서
이 센서는 세탁기 전에 설치됩니다.글라스가 로우-e 표면을 떨어뜨리는 것을 예방하면서, 그것은 자동적으로 낮-e 유리를 인지할 수 있습니다.
2. 컨베이어 롤러
전송 : 앞이고 백 트랜스퍼 바퀴는 모두 이동되고, 모두 활발히 이동됩니다. 그것은 큰 사이즈 글라스와 두꺼운 유리가 매끄럽게 통과하다는 것을 보장할 수 있습니다.
탐상 단면
체킹부는 유리가 깨끗한지 아닌지 체크하기 위해 LED 튜브를 사용합니다.
세척 구역
3. 재료
플레이트와 내부 예비품을 포함하여 전체 세정과 건조 섹션은 304 스테인레스 강을 채택합니다.
두께 플레이트는 최고 4까지 밀리미터 할 수있과 내부 플레이트가 8 밀리미터일 수 있습니다.장비 성능은 더 좋고 서비스 수명이 더 오랫동안 있습니다.
4. 6 솔
그것은 모든 부드러운 브러쉬인 6 솔을 가지고 있고 평평한 유리, 기질 글라스와 낮-e 유리를 씻을 수 있습니다. 그것은 낮-e 유리를 위해 특히 0.1 밀리미터 강모, 결코 손상 글라스 지름을 가지고 있지 않습니다.
5. 소음 저감 구조 장치
소음은 나일론 기어와 스펀지를 이용하여 90 데시벨 아래에 제어될 수 있습니다.
6. 온수 시스템
공기 난방 계통을 도입하고 분명히 잔을 씻기 위해 연수를 사용합니다.
7. 큰 주파수 변환기 & 에어 나이프 (한 개이거나 두배 에어 나이프 시스템)
한이지 에어 나이프 시스템과 큰 주파수 변환기가 있습니다. 에어 나이프는 나뉠 수 있고 두 파트가 올리고 하락하고, 그들 둘다가 주파수 나이프입니다.작은 사이즈 안경 (높이<1>를 위한 유일한 하부 일부 건조가 있다고 많은 에너지가 절약한 반면, 큰 크기 안경 (height>1.5m)를 말릴 때 두 파트는 동시에 일할 것입니다.
8. 자동적으로 유리 두께를 인지하세요
1). 보편적 결합 장치가 있습니다, 유리 두께가 바뀌었을 때, 바람 나이프는 바람 나이프와 유리 사이의 상대 거리가 그 유리 두께 변화로 인해 유리에 대한 피해를 피하기 위해, 끊임없이 계속되도록 거리를 조정하기 위해 앞으로 그리고 뒤로 움직일 것입니다.
2). 단지 큰 크기가 아니라 고속을 유지할 수 있는 안경을 활발히 이동시키기 위한 안경의 바닥에서 양쪽 위의 체인 기어가 있습니다, 작은 사이즈 안경이 또한 빨리 통과될 수 있습니다.
레코드 & 충전 가스 부문 (옵션널)
9. 압력부
가스 충진 라인을 위해, 우리는 절연 글래스를 누르기 위해 서보 모터와 타이밍 벨트를 사용합니다.
1). 서보 모터는 정확하게 산정될 수 있습니다 글라스의 두께와 당신의 글라스 언론을 위한 알루니늄 스트립. 전통적인 것과 비교해서
수력 스테이션이 지나서 압박한다고, 그것은 피해를 입힐 수 있는 글라스와 증가하고 있는 가압속도 없이, 동시에 정확한 압력을 보증합니다.
2). 타이밍 벨트는 톱날 모양입니다, 레코드가 더 정확할 것입니다.
10. 조정할 수 있는 배면 전극
우리는 압축 보드로의 CNC 기술을 채택합니다. 실선이 항상 배면 전극 일직선을 유지하기 위해 74 정합점을 가지지만, 그러나, 기체 봉입 선은 88 정합점을 가집니다.
11. 레코드 기능의 에너지 절약
그것은 4 부분으로의 압력부를 나누는 3 마이크로스위치를 채택합니다.
각각 마이크로스위치는 신호를 받고 작업 영역의 일부를 추가할 것입니다. 상응하는 마이크로스위치가 접촉되지 않을 때, 지역은 일하지 않습니다.
게다가, 글라스에서 양측과 바닥은 플레이트성 부작용을 보증하기 위해 밀봉될 것입니다. 그것은 많은 아르곤 가스와 전기 전력을 구할 수 있습니다.
12. 높이 - 속도 충진 아르곤 가스 온라인 (옵션널)
두배의 글레이징 유리 1개 22s와 자동적으로 채워 있는 아르곤 가스. 우리의 요구에 따라 스크린에 가스값을 설정하고 드러낼 수 있습니다. 85%,88%,90%,95%, 97%, 99%, 100%와 같이.
유리를 격리하는 고급 품질의 생산을 위한 개런티를 제공하면서, 우리는 직관적으로 아르곤 함량과 충진 고속을 관찰할 수 있습니다.
유리가 2개 영화에 근접할 때, 그것은 유리의 바닥으로부터의 아르곤 가스를 충전하기 시작할 것입니다. 이전 설정값이 도달될 때, 인플레이션은 자동적으로 멈출 것입니다.
