원래 장소:
지난 중국
브랜드 이름:
LIJIANG GLASS
인증:
CE
모델 번호:
LJXPC500KG

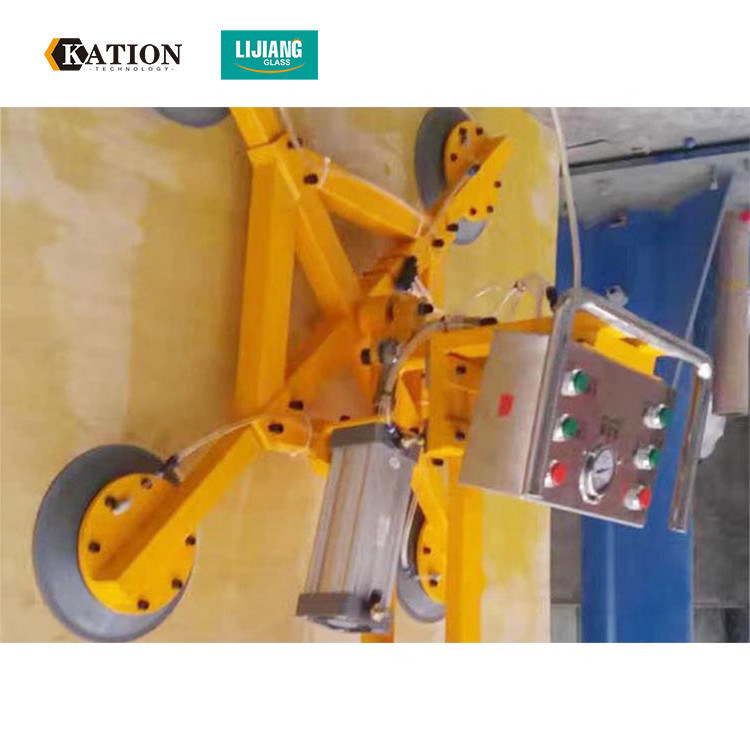

트랜스퍼유리와 로딩 또는 다운 로드 글라스를 위한 서커 자동차 500Kg
제품 설명 :
글라스 흡인컵 자동차는 전기이고 수력인 것을 위해 운영됩니다. 전체 시스템은 전기적 진공 장치, 전기 성능 장치, 수력 효능 장치, 전기 드라이브 장치와 안전 보호 시스템으로 구성되며, 그것이 특정 위치에 안경을 높이고 옮기면서, 클램핑의 운영을 실현할 수 있습니다. 그것은 이종 시스템에 적응하기 위해 또한 다양한 모델들로 조립될 수 있습니다.
| 정보 | 세부 사항 |
| 상승에 적합합니다 |
물질 특성 : Gastight/ 비다공성, 평활 표면 예 : 안경을 구축한 평평한 유리, 다양한 약간 처리하 안경과 특수 유리 |
| 중량 | 500KG |
二, 프레디
| 이름 | 타이핑하세요 :FVL-CS500-10 500KG |
| 안전부하 내력 |
500 킬로그램,
|
| 신체 크기 | 2850mm*1200mm*1750mm |
| 서커들 기술 | 검은 충돌, 마멸 저항, |
| 힘 | 200Ah (24V)*4pcs |
| 충전 전력 |
110V~ 240V, 50/60Hz |
| 머신 파워 | 4KW |
| 중량 | 500KG |
| 유지 가능한 소재 | 글라스 |
| 방식을 사용하기 | 설명서는 작동합니다 |
| 제품 중량 |
1500 킬로그램 |
|
소음 수준
|
70 이하 Db |
三, 프레디
| 수력 경사 180은' 위로 향하여 그리고 아래쪽으로 누구에서 멈추는 것과 함께 배치합니다. | |
| 어떠한 입장에 정지를 가진 수압 헤드 다수 왼쪽 & 오른쪽 90'. | |
| 최고 4000까지 밀리미터의 상하의 수압 리프트. | |
|
기능 |
수력이 리프팅 아암을 1000 밀리미터로 연장합니다. |
| 일렉트럭 모터 카가 바퀴를 조종함으로써 제어됩니다 | |
| 수력 움직임 왼쪽 & 오른쪽 90' | |
| 전기가 30% 이하 강화할 때 재충전하세요 | |
| 인스트루크처 | Accum 논-리턴 시스템과 진공 보상제 |
四, 기계의 주요 부문
1. 완전히 전기 흡착기 컵 부분 :
● 구동 컴퓨터는 효과적으로 부족 전압이 전기 시스템에게 해를 입히는 것을 예방하기 위해 저전압 과전류보호장치를 가집니다.
● 고성능 수력 펌프장
전자적 제한을 갖춘 ●가 전환한다고, 그것은 정확하게 받침대의 최대 권양 높이를 제어하고, 효과적으로 리프팅 모터를 보호하고 모터의 사용을 확장할 수 있습니다.
삶.
● 구동 모터는 강한 전력, 안정적인 성능과 저소음이라는 유리한 입장에 있습니다.
자동적 파워-오프 기능, 전체 충전으로, 지적 상응하는 충전기를 갖추는 전기 흡인컵 자동차를 위한 ● 산업적인 배터리
현장 모니터링을 할 필요가 없습니다.
2. 흡인컵 메커니즘 : 흡착기 컵 프레임은 직사각형 형태에서 설계되고 스퀘어 튜브와 직사각형 관에 의해 용접되며, 그것이 안전하고 오래갑니다. 흡인컵은 고르게 분배되어서, 글라스가 흡착되고 흡인컵 입장이 글라스의 다른 사양에 적응하기 위해 전체 사각 프레임에서 조정될 수 있는 후 군이 심지어 이고 안정적입니다. 속도 인력 관리를 걸으면서, 로드 500 킬로그램으로 일하세요.
3. 흡인컵 : 그것은 고정 소수점 충돌 흡인컵을 채택합니다, 각각 흡인컵이 글라스의 다른 사양에 적응하기 위해 독립적으로 열리고 마무리됩니다 ; 비정상이 정전을 위해, 고정 소수점 충돌은 일정한 기간 동안 제조 공정에 있는 제품을 유지하기 위해, 감소하여 효과적으로 천천히 음압을 흡착기 컵 몸체에 보존할 수 있습니다. 강하됩니다.
4. 플립 메커니즘 : 수력 밀대는 0-90' 플립을 달성하기 위해 흡착기 컵 홀더를 운전합니다.
5. 회전 메커니즘 : 0-360' 회전을 달성하기 위해 흡착기 컵 홀더를 운전하기 위해 환원제 + 기어를 사용하세요.
6. Vacuum part: Adopt imported DC oil-free vacuum pump + check valve + inlet solenoid valve + filter + inlet digital pressure sensor + single suction cup cavity control ball valve to achieve rapid and stable adsorption and release of glass.
7. 경보 시스템 : 시스템 진공압이 하한 (55%)에 상한 (85%)에서 떨어질 때, 저압 경보는 일어나고 시스템이 효과적으로 프로세스 처리 전체에 걸쳐 글라스의 안전을 보장하면서, 진공압의 상한이 도달될 때까지 자동적으로 압력을 보충하기 위해 진공 펌프를 제어합니다.
五, 워크 프로세스
(10) 흡인컵 도어 프레임에 흡인컵을 철회하라고 밀대에게 작동하고, 그리고 나서 도어 프레임을 나오세요 ; 취급될 글라스에 이동하기 위해 그리고 나서 흡인컵을 이동하고, 다시 글라스 운송을 완료하기 위해 3-9 단계를 반복하세요.
六, 매개 변수
| 이름 | 세트 | 매개 변수 | |
| 1 | 드라이브 형식 | 电动 | |
| 2 | 운전 스타일 | 步行式 | |
| 3 | 정격 부하 | KG | 1500 |
| 4 | 부하 중심 거리 | 밀리미터 | 600 |
| 5 | 올림 높이 | 밀리미터 | 3000 |
| 6 | 받침대가 수축되는 높이 | 밀리미터 | 2000 |
| 7 | 흡인컵 하락 뒤에 있는 높이 | 밀리미터 | 1000 |
| 8 | 컴퓨터장 | 밀리미터 | 2850 |
| 9 | 기계폭 | 밀리미터 | 1200 |
| 10 | 선회반지름 | 밀리미터 | 2500 |
| 11 | 구동 속도 전부하 / 무부하 | 킬로미터 / Ｈ | 5 |
| 12 | 기중속도 전부하 / 무부하 | 초당 미터 | 0.06/0.13 |
| 13 | 낙하 속도 전부하 / 무부하 | 초당 미터 | 0.13/0.10 |
| 14 | 최대 등판 능력 전부하 / 무부하 | % | 6/15 |
| 15 | 구동 모터 동력 | KW | 1.2 |
| 16 | 원동력을 높이기 | KW | 2.2 |
| 17 | 차량 소음 | DB(A) | 70 |
| 18 | 배터리 전압 / 용량 | V/Ah | 24/200 |
| 19 | 충전기 | V/A | 24/15 |
| 20 | 기계 하중 | Kg | 1500 |
