제품 상세 정보:
|
| 프로덕션명: | 자동 절연 글래스 생산 라인 | 와셔 재질: | 스테인리스 스틸 |
|---|---|---|---|
| 솔: | 로우-e를 위한 부드러운 브러쉬 | 서보 모터: | 독일 지멘스 |
| 세탁 속도: | 8-10m/분 | 프레스 머신: | 조정 가능한 플레이트 |
| 최대 유리 크기: | 3300*7000mm | 분 유리 크기: | 280*450 밀리미터 |
| 유리 두께: | 3-30mm | ||
| 하이 라이트: | 자동 덤보 IG 라인,크기 자동 단열 유리 생산 라인,8m/Min 단열 유리 생산 라인 |
||

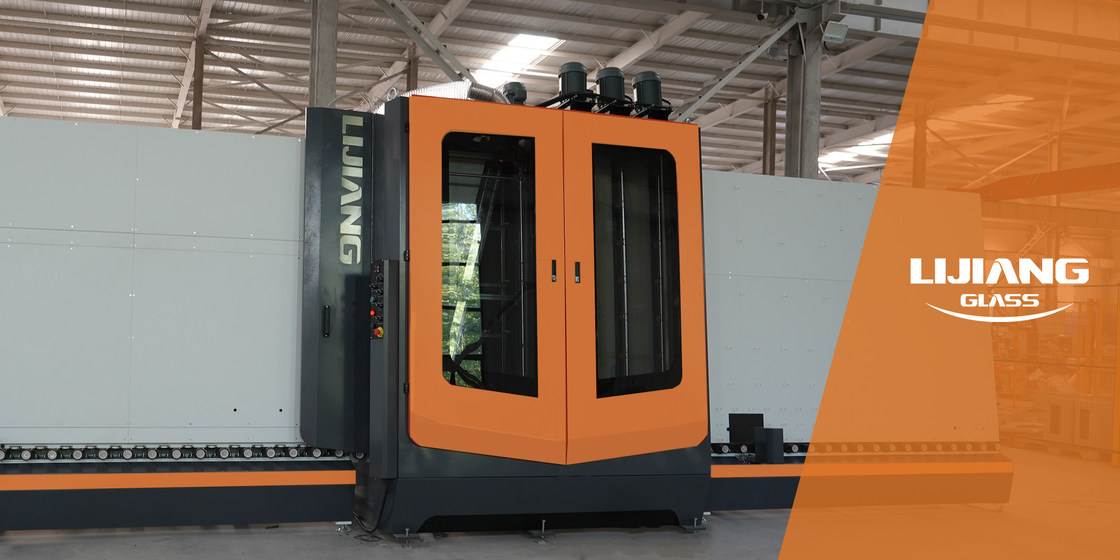

자동 단열 유리 가공 라인 덤보 크기 3300mm * 7000mm
자동 점보 크기의 IG 라인은 전송 바퀴의 흔적이 남지 않고 유리 세척을 실현 할 수 있습니다.가스를 채우고 압축합니다, 가스 충전 간격의 자동 조정, 아르곤 가스 농도의 자동 감지, 자동 밀폐 및 기타 기능. 그리고 또한 일반적인 이중 유리, 삼중 유리,특수 모양의 유리, 계단 유리. 빠른 속도와 높은 효율, 그것은 대용량 방열 유리 전송, 가스 채우기, 압축 및 밀폐의 문제를 해결그리고 대용량 절연 유리창이 정말 깨끗하고 얼룩이 없는 것을 깨달았습니다., 효과적으로 생산 효율을 향상시키고 고객의 기업 수익을 증가. 전체 수준은 국제 선진 수준에 도달했습니다.
•단열 유리 생산 라인7개의 섹션이 있습니다.
01 이송 섹션
02 세탁 및 건조 부문
유리 세탁기는 고품질의 스테인레스 스틸로 만들어져 강하고 내구성이 있습니다.
자동 유리 두께 측정 장치로 유리 두께를 별도로 설정하고 자동 청소 할 필요가 없습니다.따라서 과학적으로 8mm 이상에서 번거로운 수동 조정 피하는, 가장 두꺼운 30mm까지 청소 할 수 있습니다.
브러쉬 베어링과 베어링 좌석은 청소 기계의 중요한 부분입니다. 높은 속도, 손상을 쉽게. 우리의 회사는 추진력 정렬 구슬 베어링을 사용합니다.다른 고무 및 플라스틱 재료보다 더 내구성과 안정성이 높습니다..
유리 건조기
•공기 칼의 열과 닫는 거리는 다른 유리 두께에 따라 자동으로 조정 될 수 있습니다.
•조정 구조는 기계 구조, 높은 안정성을 채택합니다.
•공기 칼의 수동 조정 없이 다양한 두께의 유리를 지속적으로 청소할 수 있습니다.
블레이드는 다른 유리 두께에 따라 자동으로 개방과 거리를 조정할 수 있습니다.
조정 구조는 기계 구조, 높은 안정성을 채택합니다.
다양한 두께의 유리 연속 청소가 가능하며, 공기 칼을 수동으로 조정할 필요가 없습니다. 그것은 laminated 절연 유리 만드는 데 더 나은 효과를 가지고 있습니다.
03 배출 부문
유리 검사 부문은 고급 나사 조정 구조 디자인을 채택하고 알루미늄 프레임 위치 정확도가 높습니다.
알루미늄 합금 가이드 레일은 가볍고 평평하며 유리 높이에 따라 자동으로 위아래 조정할 수 있습니다.
전체는 홀리 디자인을 채택하고, 유지 보수 후면 문은 유리 뒷면에 얼룩의 청소를 촉진하기 위해 추가됩니다. (자동 승강기 검사 후면은 사용자 정의 될 수 있습니다.
04 검사 및 설치 부문
•첨단 나사 조정 구조 설계,고등 알루미늄 간격 장치 위치 정확성.
•알루미늄 합금 가이드 레일은 가볍고 평평하며 유리 높이에 따라 자동으로 위아래로 조절됩니다.
•공통 디자인, 및 유지보수 문은 유리 뒷면에 고집 한 얼룩을 청소하도록 설계되었습니다. (자동 승강 체크 뒷판이 사용자 정의 될 수 있습니다.)
05 이동 섹션
06 압축 및 충전 부문
•프레싱 모드: 세르보 모터 동기 벨트 모드는 초고준도 프레싱, 높은 프레싱 속도를 보장하기 위해 사용되며, 초큰, 초 두꺼운 유리를 만들 수 있습니다.
이중 판 압축: 두 개의 압축 섹션은 평행하며 개별적으로 또는 동시에 사용할 수 있습니다.작은 유리는 전체 라인의 효율성을 향상시키기 위해 동시에 두 조각으로 처리 할 수 있습니다 (특허).
•판 압력 조절 구조: 판과 강철 프레임은 150개 이상의 조정 포인트로 장착되어 있으며,그리고 탄소 격리 유리에 대한 더 나은 밀폐 보호를 제공 할 수 있습니다 (바이스트론 기술).
07 방출 부문
• 저장 유리
• 밀폐 기계에 연결 할 수 있습니다.
수직 격리 유리 생산 라인의 주요 특징
• PLC 제어 시스템, 터치 스크린 인터페이스
• 시멘스 서보 모터 사용
• 이중 유리, 삼중 유리 생산에 적용됩니다.
• IGU의 두 조각을 압축하여 한 번에 가스를 채울 수 있으며, 각 IGU는 90% 이상의 아르곤 가스를 채울 수 있습니다.
• 고속 IG 처리 라인, 우리는 2019 년에 중국에서 특허권을 얻었습니다.
• 밀폐 로봇에 대한 대기 작업의 문제를 해결합니다. 한 작업자가 두 IGU에 두 개의 간격 프레임을 설치합니다.
방열 유리 처리 라인의 선택 기능
• 모양 을 가진 유리
• 선택적 인 가장자리 가 있는 단계 유리
• 아르곤 가스를 자동으로 채우기
• 유리 를 옮기기 위한 공기 로 떠 있는 기술
• 바퀴에 의해 유리의 오염을 방지하고 흔적을 남기기 위해품질IG 생산
• 2개의 IG 단위를 압축하고 채우기, 총 8개의 섹션
• ERP 시스템으로 유리 크기를 자동으로 측정하고 표시 (표시는 압축 전과 압축 후에도 허용 될 수 있습니다)(선택)
• 이동 부분 에서 압축 부분 으로, 각 부분 은 분할 됩니다
• 공장에서의 대량 생산에 적합합니다. 초고속 속도
격리 유리 생산 기계의 기술적 데이터
| 최대 유리 크기 | 3300mm*7000mm |
| 유리 크기의 최소 | 280mm*450mm |
| 유리 두께 | 3~30mm |
| 절연 유리 두께 | 80mm |
| 유리 세척 속도 | 2~10m/min |
| 유리 컨베이어 속도 | 45m/min |
| 세탁 브러쉬 | 0.1mm의 털을 가진 부드러운 브러쉬의 3 쌍 |
| 물 공급 | 물 소비:0.5t/h 전도성:40μs/cm |
| 공기 공급 | 흐름: 0.8m/min |
| 공기 압력 | ≥0.8MPa |
| 전체 전력 | 3P 380V 50HZ 40KW |
| 차원 | 47200*3500*4500mm |
