제품 상세 정보:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | 상표: | 리장 유리 |
---|---|---|---|
가스 충전을 위한 최대 유리 크기: | 2500mm*3200mm | 유리 두께: | 3 - 15mm(3 - 30mm) |
IG 두께: | 60mm | 재료: | 스테인레스 스틸 |
가스 가치: | > 95% | 길이: | 23.5미터 |
하이 라이트: | 자동 이중창 생산 라인,60mm 이중창 생산 라인,아르곤 가스 이중창 생산 라인 |

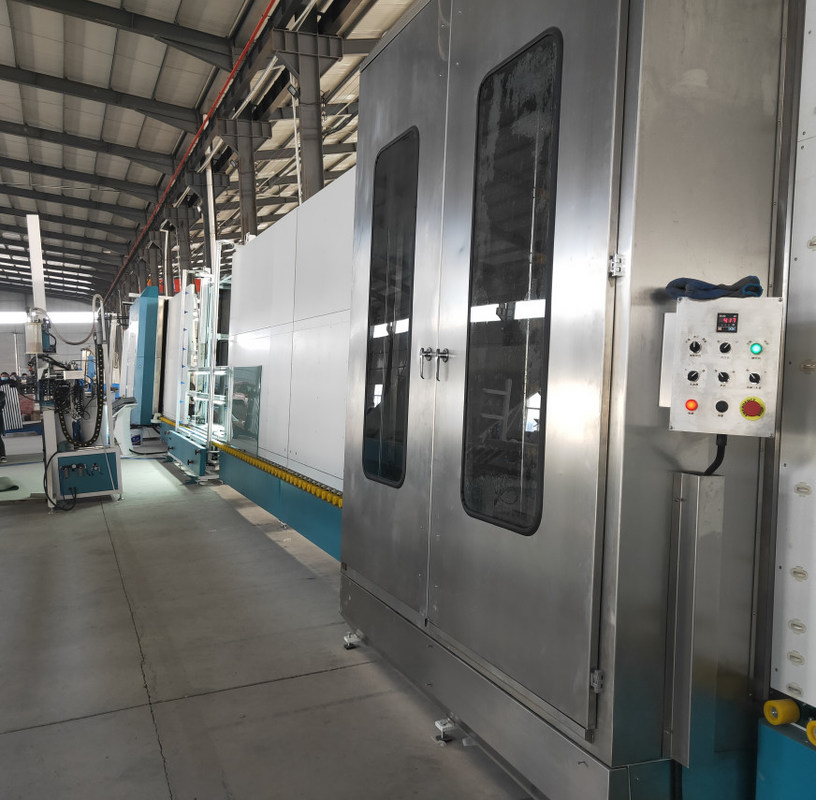

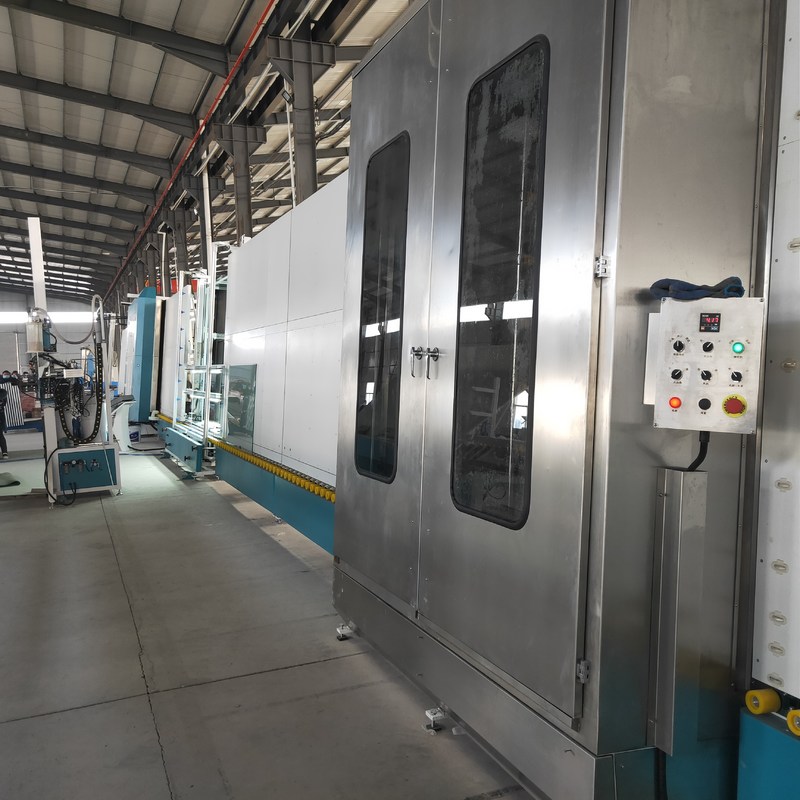

아르곤 가스로 채워진 고품질 및 좋은 가격 자동 이중창 생산 라인
가스 충전 수직 단열 공기 부상 유리 공정 라인 도입
에어 플로팅 기술을 사용하여 유리를 이송하여 바퀴에 의한 오염을 방지하고 흔적을 남기지 않고 IG 생산의 고품질을 향상시킵니다.이 라인에는 7개의 섹션이 있습니다.
01 환승구간;
02 세탁기;
03 배출구간;
04 검사 및 설치 섹션.
05 환승구간;
06 프레스 및 충전 섹션;
07 방전 섹션.
주요 특징:
• 초장형(2500mm * 3500mm) 단열 유리는 2회 압축 가능
• Glass 이송용 Conveyor Belt를 채용하고 Servo Motor를 이용하여 Glass를 압착
• 쉬운 유지 보수를 위해 누름판을 열 수 있습니다.
• 오래 지속되는 서비스 수명을 보장하는 조정 가능한 프레스 보드
• 상당한 밀봉 효과와 높은 아르곤 함량을 위해 아르곤 가스로 자동 충전
• 후속 밀봉 방법으로 다양한 크기의 유리를 채우도록 영역을 설정하면 아르곤 손실이 줄어듭니다.
• 가스값을 설정하고 터치스크린에 가스가 채워지는 과정을 볼 수 있습니다.
• 가스 충전 공정의 영구적인 제어를 위한 빠른 반응 센서
• 가스 농도는 90% 이상에 도달할 수 있습니다.
• 스페이서 프레임에 구멍을 뚫을 필요가 없습니다.
• 표준 가스는 아르곤 가스입니다.
07 배출구간
• 보관 유리
• 실링기에 연결 가능
기술 데이터
최대유리 크기 | 2500mm*3500mm |
가스 충전을 위한 최대 유리 크기 | 2500mm*3200mm |
최소유리 크기 | 280mm*450mm |
유리 두께 | 3-15mm |
단열 유리 두께 | 60mm |
유리 세척 속도 | 2-10m/분 |
유리 컨베이어 속도 | 45m/분 |
세척 브러쉬 | 부드러운 브러시 3쌍 |
상수도 | 물 소비량: 0.5t/h 전도도: 40μs/cm |
급기 | 유량: 1m³/min |
기압 | ≥0.8MPa |
총 전력 | 3P 380V 50Hz |
치수 | 23500*3500*3700mm |
무게 | 6500kg |
가스 충전이 있는 수직 단열 공기 부상 유리 공정 라인의 다른 크기:
매개변수 | 단위 | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
전원 공급 장치 | 380V 50Hz 3P | |||
총 전력 | KW | 41 | 44.5 | 51.5 |
세탁 속도 | m/min | 2~10 | ||
최대 작업 속도 | m/min | 45 | ||
최소 유리 크기 | mm | 450*280 | ||
최대 유리 크기 | mm | 2000*2500 2000x3000 (두 번 누름) |
2500*3200 2500*3500(두 번 누름) 2500x4500(두 번 누르면 빨판 추가) |
|
평평한 유리 두께 | mm | 3~15(3-30) | ||
세척 브러쉬 | 조각 | 6 | ||
단열 유리의 최대 두께 | mm | 60 | ||
총 가스 소비량 | L/분 | 1200 | ||
컨베이어 롤 높이 | mm | 520 | ||
치수 | 폭*높이(mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
의 선택적 기능 가스 충전이 있는 수직 절연 공기 부상 유리 공정 라인 :
• 가장자리가 옵션인 스텝 글라스(L:100mm W:50mm)
• 모양 유리
• 사전 세탁기
자동 세부 사항수직 단열 공기 부상 유리 공정 라인
01 옮기다 부분
코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지

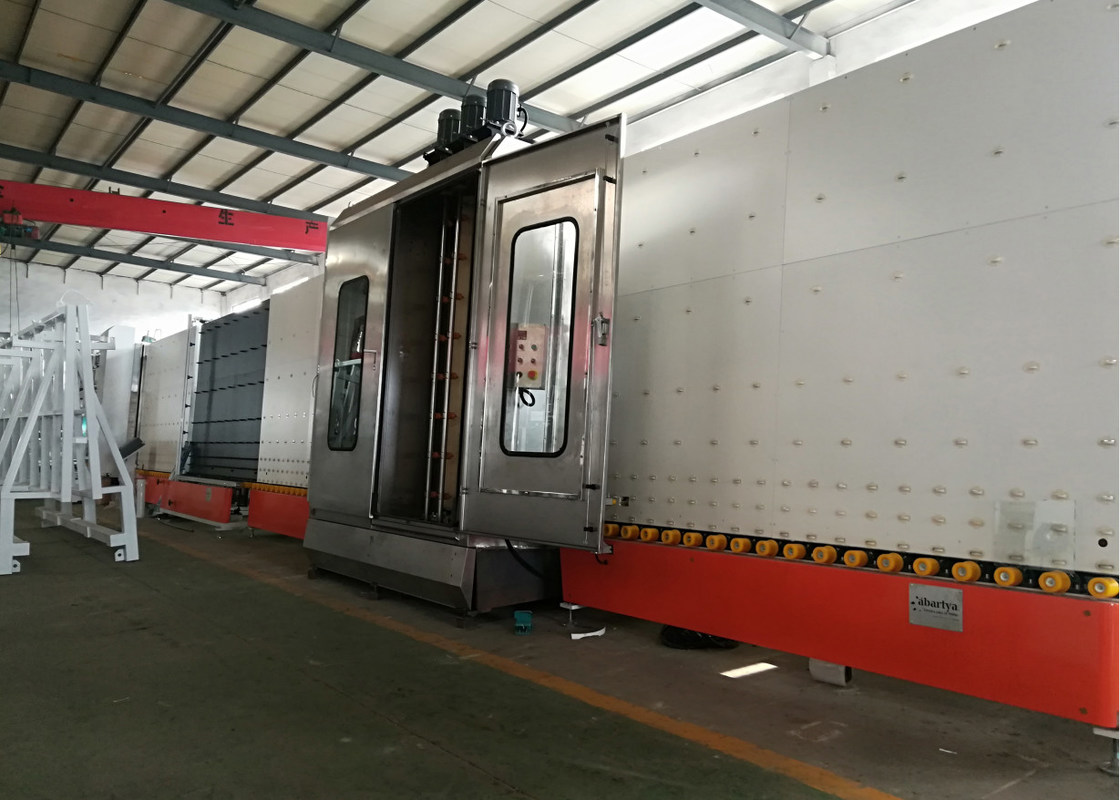

02 세탁 기계
• 0.1mm의 부드러운 털 6개로 로우 글라스 세척 가능
• 신형 에어나이프는 알루미늄 프로파일(Duckville Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이것은 조정 나사의 수를 줄이고 각 나사가 느슨해지는 것을 방지하며 에어 나이프 공진을 방지합니다.
• 에어나이프는 두께에 따라 자동으로 에어나이프의 폭을 조절할 수 있습니다.
• 청소 속도 표시가 있는 작업 상자는 청소 속도(8-10m)를 정확하게 표시할 수 있습니다.
• 물탱크 자동 온도 조절, 급수 시스템
• 유럽식 소음기 시스템
• 스테인리스 스틸 소재
03 배출구간
• 보관 유리
04 점검 및 설치과
의 새로운 구조 이것 단면이 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다
05 환승구간
• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.
06 압착 및 충전부
LIJIANG GLASS의 다른 제품
수직 에지 삭제 기계 서보 모터가 있는 유리 에지 연삭기
LJDM2545 스마트 수직 가장자리 제거제는 낮은 유리 가장자리 필름을 제거하는 데 사용됩니다.Glass edge remover는 수입된 서보 제어 방식을 채택하여 부드러운 작동으로 정확한 위치 결정을 수행합니다.고품질 숫돌은 내구성이 뛰어나고 깨끗하고 아름다운 숫돌을 생산할 수 있습니다.거리는 10~150mm 범위에서 전기적으로 설정할 수 있습니다.
저방사율 유리라고도 하는 Low-E 유리는 유리 표면이 다층 금속 또는 기타 화합물로 구성된 필름 제품 유형입니다.일반 유리 및 기존 세라믹 코팅 유리와 비교하여 코팅은 절연 및 광 투과성이 우수합니다.
낮은 유리 유형:
싱글 실버 로이 글라스
단일 은색 Low-E 코팅 유리에는 일반적으로 하나의 기능층(은층)만 포함됩니다.다른 금속 및 화합물 층 외에도 코팅 층의 총 수는 5에 이릅니다.
이중창 Low-E 유리
Double Silver Low-E 코팅 유리는 2개의 기능층(은층)과 기타 금속층 및 복합층을 가지고 있으며 코팅층의 총 수는 9개에 이릅니다.그러나 이중창 Low-E 유리의 기술적 공정 제어는 훨씬 더 어렵습니다.싱글 실버보다.
Low-E 필름 삭제 기계의 주요 기능:
수직 Low-E 유리 가장자리 삭제 기계에는 유리 로딩 섹션, 삭제 섹션 및 유리 언 로딩 섹션의 3가지 섹션이 있습니다.Low-E 필름 삭제 기계에는 4가지 방향이 있습니다.온라인 로우 및 아웃라인 로우 유리.
수직 로우 필름 가장자리 삭제 기계는 이중 또는 삼중 로우 필름을 삭제할 수 있습니다.
기술적인 매개변수:
최대유리 가공 크기 | 2500*4500mm |
최소유리 가공 크기 | 400*280mm |
유리 두께 | 3-15mm |
숫돌의 직경 | 200mm |
컨베이어 높이 | 500mm |
가장자리 삭제 너비 | 10-50mm |
전송 속도 | 29m/분 |
가장자리 삭제 속도 | 2-29m/분 |
연마 휠 너비 | 10/12/15mm |
유리 두께 | 3 - 15mm |
연삭 휠 속도 | 0~3000r/min |
총 공기 소비량 | 100L/분 |
기압 | ≥0.8MPa |
총 전력 | 3P 380V 50Hz 15KW |
치수 | 치수:9700×2500×3400mm |
총 무게 | 3700KG |
전기 매개변수
이름 | 기원 | 상표 |
서보 모터 | 대만 | 타이다 |
PLC | 대만 | 타이다 |
공압 부품 | 대만 | 에어택 |
저압 전기 | 독일 | 지멘스 |
회로 차단기 | 독일 | 지멘스 |
센서 스위치 | 대한민국 | 오토닉스 |
접근 스위치 | 대한민국 | 오토닉스 |
리미트 스위치 | 대만 | 추세 |
커넥터 | 독일 | 지멘스 |
주파수 변환기 | 프랑스 | 슈나이더 |
메인 버튼 | 프랑스 | 슈나이더 |
중간 릴레이 | 일본 | 오므론 |
