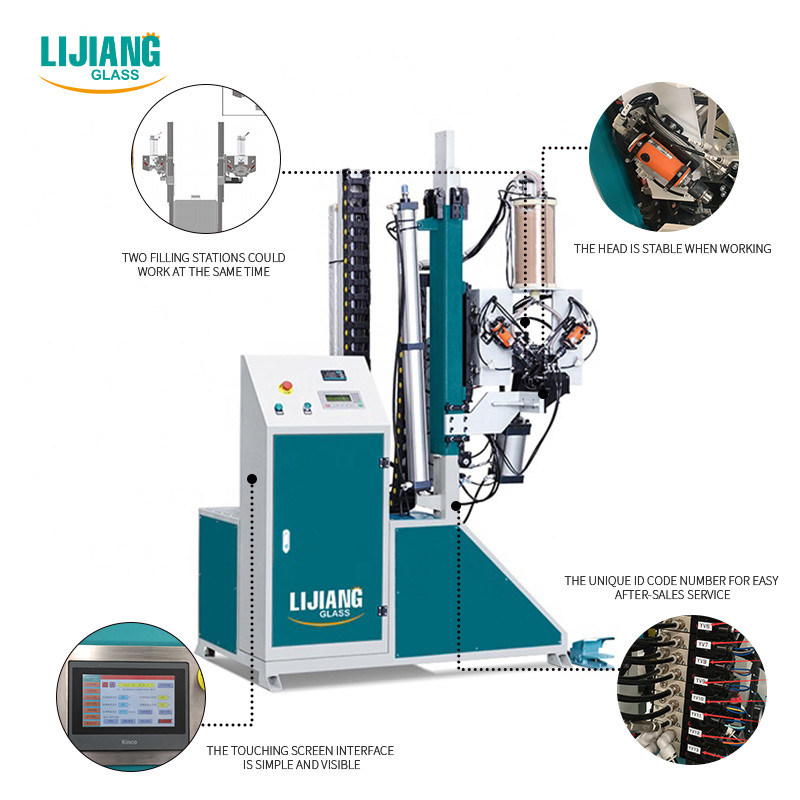

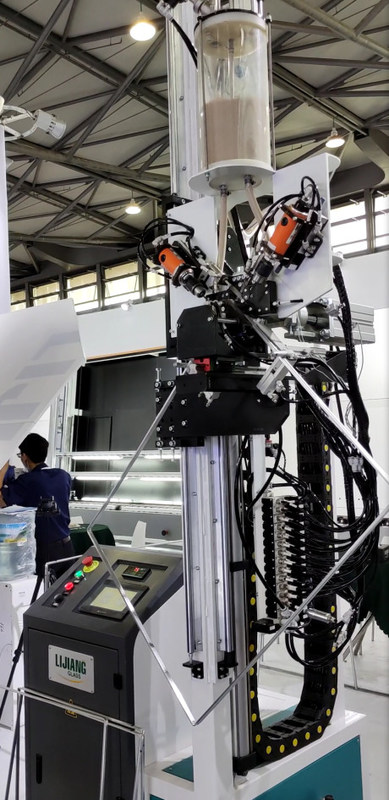

IGU 외관 유리 건조제 충전 기계 단열 유리 가공용



건조제 충전 기계 LJGZ 2020





미디엄기능

• 지멘스 PLC 제어 시스템 채택

• 분자체는 0.5 – 0.9mm일 수 있습니다.

• 간단하고 가시적인 터치 스크린 인터페이스

• 스페이서 프레임의 크기에 따라 기계 높이를 조정할 수 있습니다.

• 분자체 자동 로딩 및 보충

• 충진 속도를 높이기 위한 언로딩용 이중 튜브





• 충전 시간 조정 가능

• 자동 드릴링, 충전 및 밀봉

• 핵심 부품은 수입 브랜드

• 큰 입자 분자체 채우기



기술 데이터



최대프레임 크기	2000mm*2000mm(2500mm*2500mm)
최소프레임 크기	300mm*250mm
알루미늄 사양	6A-27A
공기 소스	≥0.65MPa
전원 공급 및 소비 전력	AC220V 50Hz 1KW
필요한 분자체 직경	0.5~0.9mm 또는 1.0~1.5mm
치수	1100mm*1100mm*3600mm



알루미늄 프레임 이송기 LJSKJ02











주요 특징



• 스페이서 프레임 운송

• 쉬운 작동, 간단하고 유연한



기술 데이터





전원 공급 장치	380V 50Hz
총 전력	0.18kw
치수	2520*3012*3000mm

Vertical 단열 유리 씰링 로봇 LJTJ2540







주요 특징:

• 일본 Yaskawa 서보 시스템 제어, 8 축, 서보 제어 시스템 7 세트, 전자동 및 고효율 씰링 기계

• 4개 섹션, 캔 보관 유리

• 타이밍 벨트, 부드러운 전달 및 정확한 위치 채택

• 스크레이퍼와 롤러로 유리 모서리를 자동으로 수리

• 유리 크기, 접착제 깊이(30mm) 자동 측정



• 모든 자동 기능은 수동 조작으로

• 이중 유리 코팅 가능

• 가장자리가 있는 모양 유리, 계단 유리, 삼중 유리 (선택 과목)



• 한 세트의 부스터 펌프가 두 그룹의 실런트를 제어합니다. (선택 과목)

• 실리콘, 폴리설파이드 및 실리콘 구조용 실런트를 사용할 수 있습니다.

• 접착제 헤드가 기계 전면에있어 단계 유리 코팅이 용이합니다.

• 단열 유리 가공 라인과 연결 가능

• 코드 스캔 기능으로 (선택 과목)



기술 데이터



최대유리 크기	2500*4000mm
최소유리 크기	400*300mm
유리 두께	12-56 mm
작업 속도	5-40m/분
기압	≥0.6MPa
압착 압력	32MPa
전압 전력	380V 15kw
전체 치수	11000*2000*3500mm







전기 매개변수



이름	기원	상표
서보 모터	일본	야스카와
서보 드라이버	일본	야스카와
CPU	일본	야스카와
저전압 부품	독일	지멘스
가이드웨이	대만	하이윈
스위칭 전원 공급 장치	대만	MW
센서 스위치	대한민국	오토닉스
공압 부품	일본	에스엠씨
터치 스크린	중국	가오산
서보 모터	일본	야스카와
서보 드라이버	일본	야스카와

자동 수직 단열 유리 공정 라인

LJBZ3370



성능

• 독일 Siemens PLC 제어 시스템, 터치 스크린 인터페이스

• 코팅 및 Low-E 유리의 자동 식별

• 3 쌍의 부드러운 브러시로 온라인 및 오프라인 Low-E 유리 세척 가능

• 세탁기 채택 SS재질 및 방수장치

• 공기 가열 시스템

• Air Fan 자동 시작 및 정지 설정

• 소음 감소 시스템

• 세탁 속도 온라인 표시

• 지능형 간헐적 작업, 에너지 절약

• 플레이트 누름 표면을 직선으로 유지하기 위한 조정 가능한 누름판

• 자동 가스 파일링은 가스 값을 설정하고 프로세스를 표시할 수 있습니다. 높은 가스 농도로 온라인 충전

• 항공 플러그의 연결 모드

• 트리플 LG 생산에 적용 가능 / 모양의 IG / 단계 유리



LJBZ3370 상세 소개

• 01 환승구간

코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지

• 02 세탁기

주요 특징:

• 0.1mm의 부드러운 털을 가진 6개의 부드러운 브러시를 사용하여 낮은 유리를 세척할 수 있습니다.

• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.

• 에어 나이프는 두께에 따라 에어 나이프의 너비를 자동으로 조정할 수 있습니다.

• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.

• 물탱크 자동 온도 조절, 급수 시스템

• 유럽식 소음기 시스템

• 스테인레스 스틸 소재

• 03 배출구간

• 보관 유리

• 04 점검 및 설치과

이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다

• 05 환승구간

• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.

• 06 압착 및 충전부





주요 특징:

• 매우 긴(3300mm*7000mm) 단열 유리를 압축할 수 있습니다.

• 유리를 이송하기 위해 컨베이어 벨트를 채택하고, 유리를 누르기 위해 서보 모터를 사용합니다.

• 유지 보수가 용이하도록 누름판을 열 수 있습니다.

• 오래 지속되는 서비스 수명을 보장하는 조정 가능한 구조의 프레스 보드

• 상당한 밀봉 효과, 더 높은 아르곤 함량으로 아르곤 가스를 자동으로 채움

• 후속 밀봉 방식으로 다양한 크기의 유리를 채우도록 영역을 설정하여 아르곤 손실을 줄입니다.

• 가스 값을 설정하고 터치 스크린에 가스를 채우는 과정을 표시할 수 있습니다



• 가스 충전 공정의 영구적인 제어를 위한 빠른 반응 센서

• 가스 농도는 90% 이상에 도달할 수 있습니다

• 스페이서 프레임에 구멍을 뚫을 필요가 없습니다.

• 표준 가스는 아르곤 가스입니다.

• 07 배출구간

• 보관 유리

• 씰링 기계에 연결 가능



기술 데이터



최대유리 크기	3300mm*7000mm
가스 충전을 위한 최대 유리 크기	3300mm*7000mm
최소유리 크기	280mm*450mm
유리 두께	3-30mm
단열 유리 두께	80mm
유리 세척 속도	2-10m/분
유리 컨베이어 속도	45m/분
세척 브러쉬	0.1mm 모발의 부드러운 브러시 3쌍
상수도	물 소비량: 0.5t/h 전도도: 40μs/cm
급기	교류: 1500L/min
기압	≥0.8MPa
총 전력	3P 380V 50HZ 40KW
치수	47200*3500*4500mm
무게	8500kg







전기 매개변수



이름	기원	상표
PLC	독일	지멘스
저전압 전기 제품	독일	지멘스
주파수 변환기	독일	지멘스
스텝 글라스용 서보 모터	일본	후지
광전 스위치	독일	병든
마이크로 스위치	대만	추세
버튼 및 표시등	프랑스	슈나이더
터치 스크린	대만	와인뷰
중간 릴레이	일본	오므론
브러시 모터	중국	칭화
물 펌프	중국	링샤오
가이드	대만	하이윈
공압 부품	대만	에어택
온라인으로 가스를 채우지 않는 IG 라인









이름	기원	상표
서보 모터	독일	지멘스
PLC	독일	지멘스
저전압 전기 제품	독일	지멘스
주파수 변환기	독일	지멘스
트랜스퍼 모터	대만	린하이
브러시 모터	대만	린하이
물 펌프	중국	링샤오
가이드	대만	하이윈
공압 부품	대만	에어택
전기 게이지	중국	미란
광전 스위치	독일	병든
마이크로 스위치	대만	추세
버튼 및 표시등	프랑스	슈나이더
터치 스크린	대만	와인뷰
중간 릴레이	일본	오므론
가스 충전 온라인 IG 라인





수직 단열 유리 씰링 로봇 LJTJ2540





 애플리케이션

엘 8 서보 모터 채택

l 안정적인 성능의 일본 서보 제어 시스템 채택

l 선형 조정으로 유리 크기, 접착제 깊이 및 접착제 속도를 자동으로 측정

l 정확한 위치로 부드러운 전달을 유지하기 위해 타이밍 벨트를 채택하십시오.

l 예비 부품은 높은 표준화 및 고정밀도로 생산되어 기계를 장기간 사용할 수 있도록 합니다.

l 유리 모서리는 기포없이 가득 차 있고 표면이 매끄럽고 필요하지 않습니다.

l 완전 자동 및 고효율 기계

l 새로운 스크레이퍼 디자인, 특히 기포 없이 매우 평평한 측면과 모서리가 있는 기차 IG를 만들기 위한 것입니다.

l 아름다운 표면으로 유리 모서리를 자동으로 수리하십시오.

l 긁힘 및 오염 없이 부드러운 전달

l단일 기능 부품에는 수동 기능, 쉬운 조정이 장착되어 있습니다.



영형 뒷면 접착제 장치



압력이 증가하면 더 많은 접착제 B가 자동으로 다시 흘러 재료를 절약합니다.



• 다이아드 바디 장치



dyad 본체 장치에는 두 가지 기능이 있습니다.왼쪽은 에 가스를 채울 때 불순물과 수분을 여과하는 데 사용되며 오른쪽은 윤활 역할을합니다.



전문인 데이터



최대 유리 크기	2500mm*4000mm
최소 유리 크기	280mm*400mm
유리 두께	12-56mm
작업 속도	5-40m/분
기압	0.6-0.8MPa
압착 압력	<350kg/m³
평면 각도	6°- 9°
최대 유리 무게	400kg
전압	380V 50Hz 3P

 주요 구성품 목록



이름	상표
스위치	지멘스
서보 모터	일본 야스카와
입출력 모델	일본 엠시스템
더 낮은 전압 성분	지멘스
CPU	일본 야스카와
주파수 변환기	일본 오므론
스위칭 전원 공급 장치	대만 MW
공압 부품	일본 SMC
PLC	지멘스
가이드웨이	지멘스
