제품 상세 정보:
|
이름: | 씰링 로봇 | 전압: | 380V 50Hz 3P |
---|---|---|---|
힘: | 15KW | 최대 유리 크기: | 2500*4000mm |
최소 유리 크기: | 400*300mm | 유리 두께: | 12-56mm |
작업 속도: | 5-40m/분 | 치수: | 8700*2500*3500mm |
무게: | 5000kg | ||
하이 라이트: | IGU 외관 유리 씰링 기계,IGU 외관 자동 씰링 로봇,40m/min 자동 씰링 로봇 |

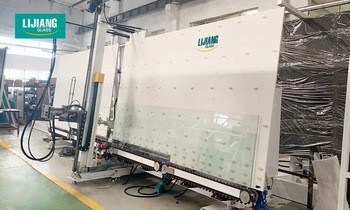

IGU 외관 유리 밀봉 기계 자동 밀봉 로봇
주요 특징:

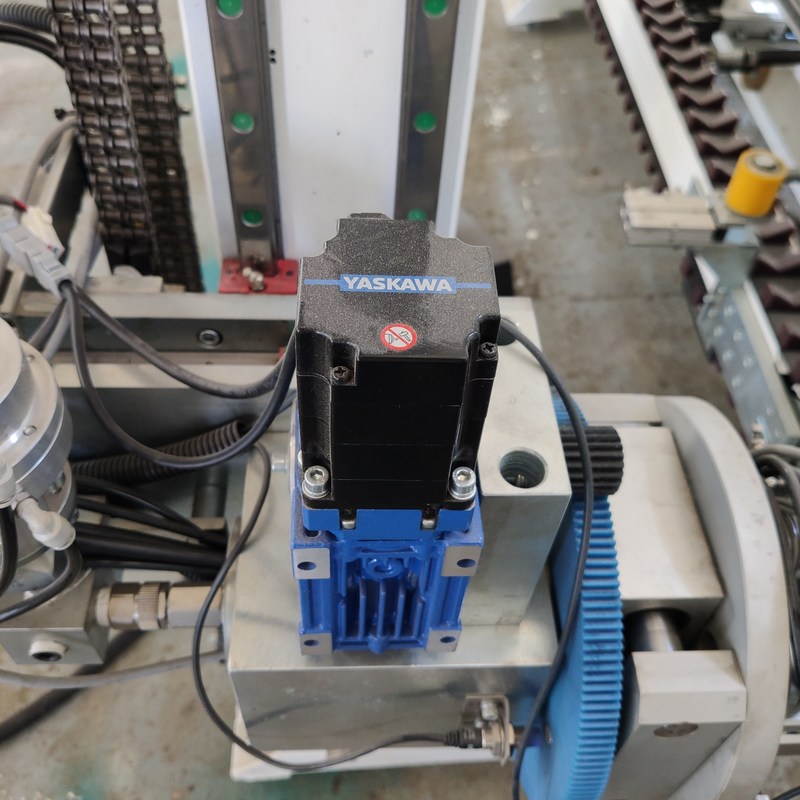

• 일본 Yaskawa 서보 시스템 제어, 8 축, 서보 제어 시스템 7 세트, 전자동 및 고효율 씰링 기계
• 4개 섹션, 캔 보관 유리
• 타이밍 벨트, 부드러운 전달 및 정확한 위치 채택
• 스크레이퍼와 롤러로 유리 모서리를 자동으로 수리
• 유리 크기, 접착제 깊이(30mm) 자동 측정
• 모든 자동 기능은 수동 조작으로
• 이중 유리 코팅 가능
• 가장자리가 있는 모양 유리, 계단 유리, 삼중 유리 (선택 과목)
• 한 세트의 부스터 펌프가 두 그룹의 실런트를 제어합니다. (선택 과목)
• 실리콘, 폴리설파이드 및 실리콘 구조용 실런트를 사용할 수 있습니다.
• 접착제 헤드가 기계 전면에있어 단계 유리 코팅이 용이합니다.
• 단열 유리 가공 라인과 연결 가능
• 코드 스캔 기능으로 (선택 과목)
기술 데이터
최대유리 크기 | 2500*4000mm |
최소유리 크기 | 400*300mm |
유리 두께 | 12-56 mm |
작업 속도 | 5-40m/분 |
기압 | ≥0.6MPa |
압착 압력 | 32MPa |
전압 전력 | 380V 15kw |
전체 치수 | 11000*2000*3500mm |
전기 매개변수
이름 | 기원 | 상표 |
서보 모터 | 일본 | 야스카와 |
서보 드라이버 | 일본 | 야스카와 |
CPU | 일본 | 야스카와 |
저전압 부품 | 독일 | 지멘스 |
가이드웨이 | 대만 | 하이윈 |
스위칭 전원 공급 장치 | 대만 | MW |
센서 스위치 | 대한민국 | 오토닉스 |
공압 부품 | 일본 | 에스엠씨 |
터치 스크린 | 중국 | 가오산 |
서보 모터 | 일본 | 야스카와 |
서보 드라이버 | 일본 | 야스카와 |
자동 수직 단열 유리 공정 라인
LJBZ3370
성능
• 독일 Siemens PLC 제어 시스템, 터치 스크린 인터페이스
• 코팅 및 Low-E 유리의 자동 식별
• 3 쌍의 부드러운 브러시로 온라인 및 오프라인 Low-E 유리 세척 가능
• 세탁기 채택 SS재질 및 방수장치
• 공기 가열 시스템
• Air Fan 자동 시작 및 정지 설정
• 소음 감소 시스템
• 세탁 속도 온라인 표시
• 지능형 간헐적 작업, 에너지 절약
• 플레이트 누름 표면을 직선으로 유지하기 위한 조정 가능한 누름판
• 자동 가스 파일링은 가스 값을 설정하고 프로세스를 표시할 수 있습니다. 높은 가스 농도로 온라인 충전
• 항공 플러그의 연결 모드
• 트리플 LG 생산에 적용 가능 / 모양의 IG / 단계 유리
LJBZ3370 상세 소개
• 01 환승구간
코팅 감지 메커니즘, 오프라인 Lowe 필름 자동 감지
• 02 세탁기
주요 특징:
• 0.1mm의 부드러운 털을 가진 6개의 부드러운 브러시를 사용하여 낮은 유리를 세척할 수 있습니다.
• 새로운 에어 나이프는 알루미늄 프로파일(Duckbill Air Knife)을 사용하며 공기 배출구의 크기는 알루미늄 프로파일 오리 부리로 조정됩니다.이렇게 하면 조정 나사의 수를 줄이고 각 나사가 느슨해지지 않았는지 확인하고 에어 나이프의 공진을 피할 수 있습니다.
• 에어 나이프는 두께에 따라 에어 나이프의 너비를 자동으로 조정할 수 있습니다.
• 세척 속도 표시가 있는 조작 상자는 세척 속도(8-10m)를 정확하게 표시할 수 있습니다.
• 물탱크 자동 온도 조절, 급수 시스템
• 유럽식 소음기 시스템
• 스테인레스 스틸 소재
• 03 배출구간
• 보관 유리
• 04 점검 및 설치과
이 구간의 새로운 구조는 인라인 빔 리프팅 구조(더블 빔)로 변경됩니다.유리를 검사하고 닦기가 쉽습니다
• 05 환승구간
• 유리 두께의 자동 측정.작업 시 실제 필요에 따라 사용할 수 있습니다.
• 06 압착 및 충전부
주요 특징:
• 매우 긴(3300mm*7000mm) 단열 유리를 압축할 수 있습니다.
• 유리를 이송하기 위해 컨베이어 벨트를 채택하고, 유리를 누르기 위해 서보 모터를 사용합니다.
• 유지 보수가 용이하도록 누름판을 열 수 있습니다.
• 오래 지속되는 서비스 수명을 보장하는 조정 가능한 구조의 프레스 보드
• 상당한 밀봉 효과, 더 높은 아르곤 함량으로 아르곤 가스를 자동으로 채움
• 후속 밀봉 방식으로 다양한 크기의 유리를 채우도록 영역을 설정하여 아르곤 손실을 줄입니다.
• 가스 값을 설정하고 터치 스크린에 가스를 채우는 과정을 표시할 수 있습니다
• 가스 충전 공정의 영구적인 제어를 위한 빠른 반응 센서
• 가스 농도는 90% 이상에 도달할 수 있습니다
• 스페이서 프레임에 구멍을 뚫을 필요가 없습니다.
• 표준 가스는 아르곤 가스입니다.
• 07 배출구간
• 보관 유리
• 씰링 기계에 연결 가능
기술 데이터
최대유리 크기 | 3300mm*7000mm |
가스 충전을 위한 최대 유리 크기 | 3300mm*7000mm |
최소유리 크기 | 280mm*450mm |
유리 두께 | 3-30mm |
단열 유리 두께 | 80mm |
유리 세척 속도 | 2-10m/분 |
유리 컨베이어 속도 | 45m/분 |
세척 브러쉬 | 0.1mm 모발의 부드러운 브러시 3쌍 |
상수도 | 물 소비량: 0.5t/h 전도도: 40μs/cm |
급기 | 교류: 1500L/min |
기압 | ≥0.8MPa |
총 전력 | 3P 380V 50HZ 40KW |
치수 | 47200*3500*4500mm |
무게 | 8500kg |
전기 매개변수
이름 | 기원 | 상표 |
PLC | 독일 | 지멘스 |
저전압 전기 제품 | 독일 | 지멘스 |
주파수 변환기 | 독일 | 지멘스 |
스텝 글라스용 서보 모터 | 일본 | 후지 |
광전 스위치 | 독일 | 병든 |
마이크로 스위치 | 대만 | 추세 |
버튼 및 표시등 | 프랑스 | 슈나이더 |
터치 스크린 | 대만 | 와인뷰 |
중간 릴레이 | 일본 | 오므론 |
브러시 모터 | 중국 | 칭화 |
물 펌프 | 중국 | 링샤오 |
가이드 | 대만 | 하이윈 |
공압 부품 | 대만 | 에어택 |
온라인으로 가스를 채우지 않는 IG 라인 |
이름 | 기원 | 상표 |
서보 모터 | 독일 | 지멘스 |
PLC | 독일 | 지멘스 |
저전압 전기 제품 | 독일 | 지멘스 |
주파수 변환기 | 독일 | 지멘스 |
트랜스퍼 모터 | 대만 | 린하이 |
브러시 모터 | 대만 | 린하이 |
물 펌프 | 중국 | 링샤오 |
가이드 | 대만 | 하이윈 |
공압 부품 | 대만 | 에어택 |
전기 게이지 | 중국 | 미란 |
광전 스위치 | 독일 | 병든 |
마이크로 스위치 | 대만 | 추세 |
버튼 및 표시등 | 프랑스 | 슈나이더 |
터치 스크린 | 대만 | 와인뷰 |
중간 릴레이 | 일본 | 오므론 |
가스 충전 온라인 IG 라인 |
