제품 상세 정보:
|
| 이름: | 유리제 공가 기중기 | 장점: | 드는 빨판으로 |
|---|---|---|---|
| 최대 드는 무게: | 800KG | ||
| 하이 라이트: | 유리 캔틸레버 크레인,절연 유리 캔틸레버 크레인,800KG 절연 유리 리프팅 기계 |
||

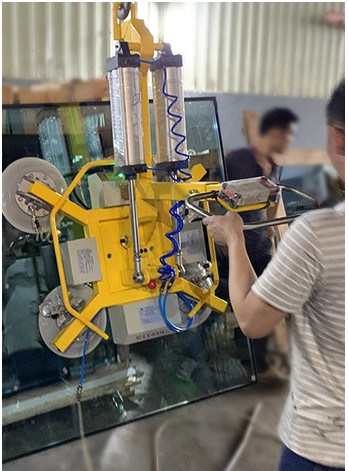

리프팅 어리버리가있는 유리 캔틸레버 크레인
매개변수:
| 최대 유리 무게 | 360KG | |
| 회전 각도 | 90° | 왼쪽과 오른쪽 |
| 흡입 컵 | 4 조각 | |
| 컵 재료 | 실리콘 | |
| 슬라이딩 방식 | 설명서 | |
| 열 높이 | 4미터 | 가스 저장 기능 |
| 팔 길이 | 4미터 | |
| 에어 컨트롤 부품 | 에어택 |
매개변수:
| 최대 유리 무게 | 260KG | |
| 회전 각도 | 90 ° 회전 | 왼쪽과 오른쪽 |
| 흡입 컵 | 2 조각 | |
| 컵 재료 | 실리콘 | |
| 슬라이딩 방식 | 설명서 | |
| 열 높이 | 4미터 | 가스 저장 기능 |
| 팔 길이 | 4미터 | |
| 에어 컨트롤 부품 | 에어택 |
매개변수:
| 최대 유리 무게 | 500KG | |
| 회전 각도 |
90 ° 회전 90° 뒤집기 |
왼쪽과 오른쪽 위아래로 |
| 흡입 컵 | 6개 | |
| 컵 재료 | 실리콘 | |
| 슬라이딩 방식 | 설명서 | |
| 열 높이 | 4미터 | 가스 저장 기능 |
| 팔 길이 | 4미터 | |
| 에어 컨트롤 부품 | 에어택 |
| 최대 유리 무게 | 400KG | |
| 회전 각도 |
90 ° 회전 90° 뒤집기 |
왼쪽과 오른쪽 위아래로 |
| 흡입 컵 | 2 조각 | |
| 컵 재료 | 실리오네 | |
| 슬라이딩 방식 | 설명서 | |
| 열 높이 | 4미터 | 가스 저장 기능 |
| 팔 길이 | 4미터 | |
| 에어 컨트롤 부품 | 에어택 |
LIJIANG GLASS의 다른 제품들
LJBZ2025 수직 자동 단열 유리 생산 라인
애플리케이션
단열 유리 생산의 가장 중요한 공정으로서, 우리는 특히 유리 청소, 전송 프레스 및 가스 충전(선택 사항)에 전문적입니다. 생산 라인은 이중 유리, 삼중 유리 및 계단식 유리를 할 수 있습니다.
1. 낮은 유리 센서
이것 감지기 세탁기 앞에 설치됩니다. Low-유리를 자동으로 인식하여 유리가 Low-표면에 떨어지는 것을 방지합니다.
2. 컨베이어 롤러
세탁 및 건조 구간의 이송휠 : 앞뒤 이송휠이 모두 움직이며 모두 능동적으로 이송됩니다.그것은 큰 크기의 유리와 두꺼운 유리가 원활하게 통과하도록 보장할 수 있습니다.
삼. 세탁기 및 건조기
전체 세탁기 및 건조기는 플레이트 및 내부 예비 부품을 포함하여 스테인레스 스틸을 채택합니다. 일부 슬라이더 블록은 구리입니다.
3.1 세척부
그것은 모두 부드러운 브러시, 세척 평면 유리, 강화 유리 및 로이 유리인 3쌍의 브러시를 가지고 있습니다. 유리, 특히 로우 유리를 손상시키지 않는 0.1mmde 미만의 강모의 직경을 가지고 있습니다.
소음 감소 장치
소음은 나일론 기어와 스폰지를 사용하여 90데시벨 이하로 제어할 수 있습니다.
4.1 누르는 방법
유압 스테이션에서 IGU를 압력으로 눌러 정확한 압력을 보장합니다.
4.2 누름 기능의 에너지 절약
그것은 4개의 단면도로 누르는 부분을 나누는 3개의 마이크로 스위치를 채택합니다.
각 마이크로 스위치는 신호를 수신하고 작업 영역의 일부를 추가합니다.해당 마이크로 스위치를 터치하지 않으면 해당 영역이 작동하지 않습니다.
작업 영역은 이러한 방식으로 나눌 수 있습니다.
4.4 단차 유리(선택 사항)
서보 모터로 계단식 유리를 만들 수도 있습니다.
5, 터치스크린 및 전기 상자.
주요 매개변수:
| 세탁 속도 | 2~10m/분 |
| 최대 작업 속도 | 45m/분 |
| 세척 유리 두께 | 3~15mm |
| Max.insulating 유리 두께 | 60mm |
| 컨베이어 높이 | 500mm |
| 최소 유리 크기 | 450×280 |
| 최대 유리 크기 | 2000×2500 |
주요 구성 요소:
| 회로 차단기 | 슈나이더 |
| 접촉기 | 슈나이더 |
| PLC | 지멘스 또는 옴론 |
| 터치 스크린 | 대만 웬뷰 |
| 전원 스위치 | 대만 |
| 빈도 | 동위안 또는 지멘스 |
| 계전기 | 일본 옴론 |
| 광전자 스위치 | 한국오토닉스 |
| 서보 모터 | 지멘스 |
| 공압 부품 | 대만 에어택 |
98% 아르곤 가스 충전으로 편리한 단열 유리 공정 라인을 작동하는 터치 스크린
LJBZ2570PG 자동 수직 단열 유리 가공 라인에는 다음과 같은 기능이 있습니다. 평판 유리 세척, 알루미늄 프레임 설치, 일반 IG 장치 누르기, 이중 IG 장치 누르기, 이중 3층 IG 장치 누르기.
LJBZ2570PG는 작은 설치 공간, 안정적인 성능, 고효율, 편리한 유지 보수 등과 같은 많은 장점이 있는 알루미늄 스트립이 있는 단열 유리 생산용 특수 장비입니다.
점보 사이즈 단열 유리 생산 라인의 주요 특징
● 터치 스크린 인터페이스, 독일 지멘스 PLC 제어 시스템
● 코팅된 유리와 Low-E 유리의 자동 식별
●세탁기는 SS재질과 방수장치를 채용
자동 온도 제어 및 물 세척 시스템이 있는 물 탱크
● 3쌍의 부드러운 브러시로 온·오프라인 로이 글라스 세척 가능
●에어 팬 자동 시작 및 중지 설정
● 공기 가열 시스템
●소음 저감 시스템
●세탁 속도 온라인 표시
●플레이트 누름면을 직선으로 유지하기 위한 조정 가능한 누름판
● 항공 플러그의 연결 모드
트리플 IG 및 셰이프 IG 제작에 적용 가능
●지능형 간헐적 작업, 에너지 절약
자동 단열 유리 가공 라인의 주요 매개변수
| 전원 공급 장치 | 전압 | 380 |
| 빈도 | 60 | |
| 총 전력 | kW | ≈42 |
| 세탁 속도 | m/min | 2~10 |
| 최대 작업 속도 | m/min | 45 |
| 최소 유리 크기 | mm | 450×280 |
| 최대 유리 크기 | mm | 2500×7000 |
| 세척 유리 두께 | mm | 3~15 |
| Max.insulating 유리 두께 | mm | 60 |
| 컨베이어 높이 | mm | 500 |
| 총 가스 소비량 | L/분 | 1500 |
절연 유리 가공 기계는 고해상도 터치 스크린이 장착 된 Siemens 제어 시스템을 채택하여 작업자는 언제든지 생산 라인의 작업 매개 변수를 수정할 수 있으며 일상에 편리한 각 입력 및 출력 신호의 상태를 명확하게 표시할 수 있습니다. 기계의 유지 보수.
LJBZ2570PG 언로딩 섹션.
LJBZ2500PG는 프레싱 섹션 내부의 평면이 불변하기 때문에 활 유리 또는 꼬인 유리에는 적합하지 않습니다.
LJBZ2500PG는 새로운 충전 가스 기술이 적용된 프레스 기계입니다.이 장비는 다양한 가스 또는 혼합 가스로 첨단 기술의 유리 압착 및 충전 가스 기계에 적합합니다.제어 시스템은 각 가스 또는 혼합물이 단열 유리로 채워지기 전에 미리 설정된 가스 유형(혼합 가스의 혼합 비율 포함)과 유량을 감지하기 때문입니다.
LJBZ2500PG 유리 프레스 및 충전 가스 섹션은 이중 IG 장치 또는 3층 IG 장치를 동시에 누르는 데 적합합니다.이 기계로 모든 종류의 평판 유리(코팅 유리 및 유리 고정 유리 포함)를 압착할 수 있습니다.
LJBZ2500PG는 절연 유리의 가스 농도를 온라인으로 측정하는 데 사용할 수 있습니다.장비 앞의 측정 장치는 유리의 크기와 두께를 정확하게 측정하고 필요한 가스의 양을 계산할 수 있습니다.
LJBZ2500PG는 동시에 길이가 1.5m 미만인 두 개의 IG 장치로 가스를 압축하고 채울 수 있으므로 특히 길이가 1.5m 미만인 유리의 경우 생산 효율이 크게 향상됩니다.
주요 특징
• IGU 2개를 눌러 한 번에 가스를 채울 수 있으며, 각 IGU는 아르곤 가스를 90% 이상 채울 수 있습니다.
• 2개의 IGU를 한번에 압착하여 압착부의 형태가 변형되는 것을 방지할 수 있습니다.각 1m * 1m 이중 유리에 대해 27 초에 도달 할 수있어 작업 효율성이 크게 향상됩니다.
• 고속 IG 공정 라인, 2019년 중국 특허권 획득
• 전사부에서 압착부까지 각 부품이 분리되어 있습니다.
• 공장에서 대량 생산에 적합합니다.초고속 속도
• 씰링 로봇 작업을 기다리는 문제 해결.작업자 1명이 IGU 2개용 스페이서 프레임 2개 설치
• ERP 시스템으로 자동으로 유리 사이즈 측정 및 라벨링(프레스 전/후 라벨링 가능) (선택 과목)
기술 데이터
| 최대유리 크기 | 2500mm*7000mm |
| 가스 충전을 위한 최대 유리 크기 | 2500mm*7000mm |
| 최소유리 크기 | 280mm*450mm |
| 유리 두께 | 3-15mm |
| 단열 유리 두께 | 60mm |
| 유리 세척 속도 | 2-10m/분 |
| 유리 컨베이어 속도 | 45m/분 |
| 세척 브러쉬 | 0.1mm 모발의 부드러운 브러시 3쌍 |
| 상수도 | 물 소비량: 0.5t/h 전도도: 40μs/cm |
| 급기 | 흐름: 0.8m/min |
| 기압 | ≥0.8MPa |
| 총 전력 | 3P 380V 50HZ 54.5KW |
| 평평한 유리 두께 | 3-30mm |
