유리 가공을 위한 자동 귀환 제어 장치 모터 완전히 자동적인 CNC 유리제 절단기

유리 가공용 CNC 자동 유리 절단기

1. 기본 원리들:

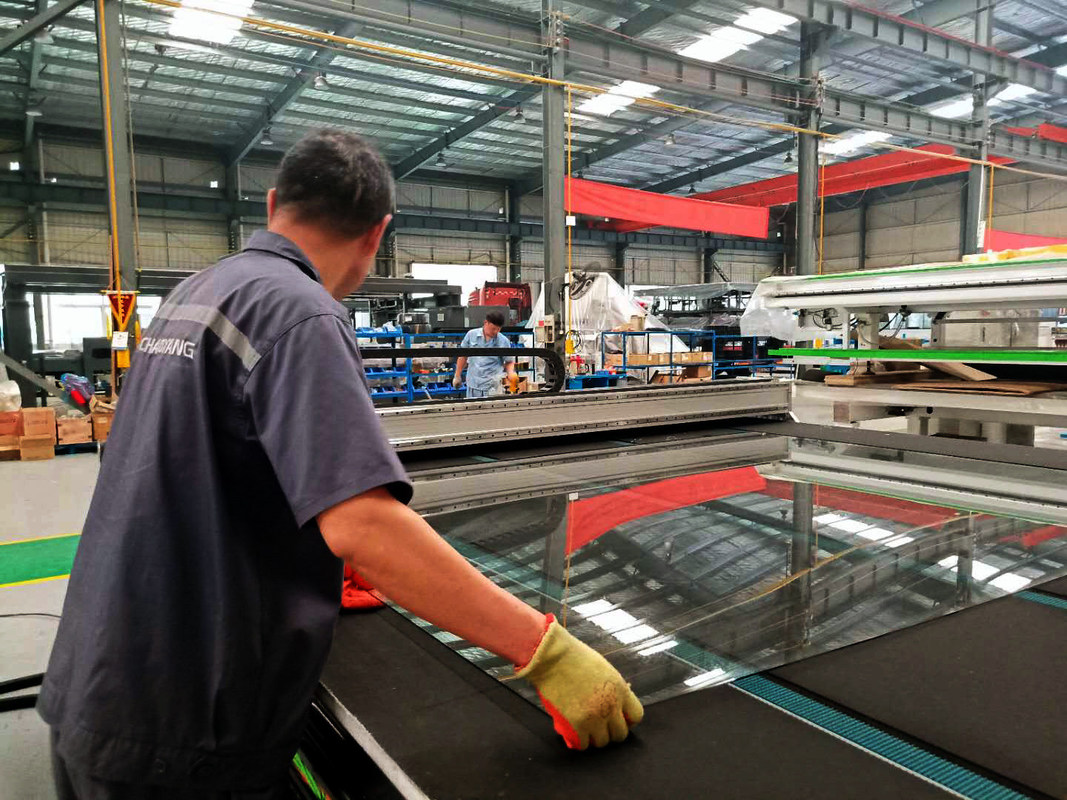

그 작동 원리는 벨트를 작업대로 운반하여 절단 유리를 전달하고 광전자 스캐닝 시스템을 통해 유리의 위치를 ​​자동으로 입력한 다음 절단기 홀더에 다이아몬드 휠이 있는 절단 헤드가 프로그램 제어, cutc에 의해 X 및 Y 방향을 따라 각각 이동하는 것입니다. 시트.CNC 모션 컨트롤러는 기계의 제어 부분에 사용되며 고급 AC 서보 모터는 드라이브 부분에 사용됩니다.

1. 장비 구성:

자동 절단 테이블: 섀시 메커니즘, 빔 메커니즘, 작업대 메커니즘, 절단 칼 메커니즘, 이송 메커니즘, 광전자 스캐닝 위치 지정 메커니즘 및 전기 제어 시스템으로 구성됩니다.

2. 자세한 작업 단계:

"전자동 유리 절단 테이블 사용 지침"을 참조하십시오.

3. 장비 성능:

1, 섀시 재료는 노화 처리 후 국가 표준 망간 함유 섹션 브리지 강 (Q345A)에 의해 용접되고 형성됩니다.이러한 종류의 강철은 종합적인 기계적 특성, 가소성 및 용접 특성이 좋습니다.프레임은 전체적으로 가공되며 제품의 안정성을 보장하기 위해 템퍼링 에이징 처리로 장비의 안정성과 정확도가 크게 향상됩니다.특수 녹 제거 공정을 거쳐 표면의 녹 반점과 산화층을 제거합니다.상도는 고급 에폭시 프라이머를 도포하고 상도는 고급 자동차 도료를 도포합니다.
2, 전문 구조 소프트웨어의 분석을 통해 장비는 안정성, 동적 균형, 기계적 강도를 보장하여 가장 완벽한 일치를 달성하고 테이블의 구조가 변형되지 않도록 합니다.
3, 장치에는 하나의 키 재설정 기능이 있습니다.터치 스크린을 클릭하면 자동으로 시작하기 전에 모든 준비를 완료할 수 있어 작업 효율성이 크게 향상됩니다.
4, 일체형 케이블 및 가스 파이프의 합리적인 배치 및 완벽한 밀봉
5, 고속 자동 선형 가이드는 높은 절단 정확도와 저잡음이 있는 가이드 레일에 채택됩니다.
6, 고급 일본 Ankawa 서보 모터는 구동 부분에 사용되어 장비를 안정적이고 오류가 작고 효율적으로 만듭니다.
7, 일본 SMC 비례 솔레노이드 밸브는 쌀 절단에 사용됩니다.압력은 유리 두께에 따라 자동으로 조정됩니다.커터 헤드가 360도 회전하고 상부 및 하부 버퍼링 커터가 절단됩니다(모든 직선 및 모든 종류의 특수 모양 유리를 정확하게 절단할 수 있음).
8, 칼 머리에는 칼 보호 기능이 장착되어 있습니다.나이프 헤드가 유리 또는 유리 틈 밖으로 떨어지면 프로그램이 자동으로 중지되어 부품 및 유리의 손상을 효과적으로 방지합니다.
9, 더블 모터 고속 드라이브(대관성 Yaskawa 서보)는 절단 속도와 유창함을 보장합니다.
10, 컨베이어 장치, 동기식 자동 전송 장치, 유리 상하 전송에 편리, 주파수 변환 속도 조절, 안정적이고 전송 속도 최적화 용이
11, 포지셔닝 장치, 광전 스캐닝 포지셔닝 시스템
12, 보정 기능, 도구 편심 보정, 클리어런스 보정, 피치 보정

4. 기계적 구성:

1. , NSK 메인 베어링: NSK;
2. ,가이드웨이: FUJUN;
3. ,랙/기어: RUIAN;
4. ,나이프 휠/홀더: Bowler, 독일;
5. , 테이블: 수입 산업 펠트;
6. , 테이블 보드: 방수 고밀도 보드;

5. 전기 구성:

1. 전원 공급 전압: 380V/50HZ(특별한 상황은 고객 요구 사항에 따라 설계될 수 있음)
2. 가스 소스 압력: 0.6-0.8 Mpa;(사용자 제공)
3. 서보 시스템: Yaskawa 서보 모터
4. 변환기: 델타
5. 감속기 이송: Sankai/Zhongyan
6. 비례 밸브: SMC
7. 메인 솔레노이드 밸브: Airtac
8. 모션 컨트롤러: GUGAO/OPTIMA
9. 중간 릴레이: Hequan/Puruide
10. AC 접촉기: 슈나이더
11. 모터 회로 차단기: 슈나이더
12. 에어 스위치: 정타이
13. 근접 스위치: Guangchuan/puruide/aotongmike

참고: 배송 날짜 및 기술 개선에 따라 생산 회사는 동일한 브랜드의 구매한 부품을 교체할 수 있는 권리를 보유합니다.

6. 기술적인 매개변수

7. 소프트웨어 부분:

모션 컨트롤러:

1) 빠른 실행 속도, 부드러운 실행, 높은 제어 정확도, 모듈식 컨트롤러 구조;

2) 사람 - 기계 인터페이스가 간단하고 관대하며 매개 변수 조정이 간단하며 작업자가 수정해야 할 매개 변수가 적고 간단하고 직관적이며 작업자에 대한 요구 사항이 낮습니다.

3) 파이프라인 절단 모드, 광전 위치 절단 모드 및 직접 절단 모드는 옵션을 통해 자유롭게 설정됩니다.자동 절단 모드와 에어 작동 모드는 가공 중 언제든지 전환할 수 있습니다.

4) 그래픽 라이브러리 중첩 프로그래밍, 라이브러리에서 특수 모양 선택, 관련 매개변수 설정, 처리 수량, 자동 중첩, 처리 궤적 생성;

5) 유리 압력 스톡의 완전한 저장, 각 사양 두께의 절단 압력이 입력되고 저장되면 직접 호출할 수 있습니다.

6) 처리 경로의 실시간 추적 및 표시, 동작 좌표, 축 상태, I/0 상태의 적시 기록, 오류 진단 및 경보의 자동 기록;

7) 다양한 처리 문서 수신 Super Package Software, AUTOCAD DXF 파일, 시스템에는 자체 그래픽 편집 소프트웨어가 있습니다(Paul의 편집 방법과 정확히 동일).
8) 그래픽 라이브러리 네스팅 프로그래밍, 라이브러리에서 비정상적인 모양 선택, 관련 매개변수 설정, 처리량, 자동 네스팅, 처리 궤적 생성;

9) 가장 가까운 점, 진입점 또는 그래픽 색상별 시계 방향, 반시계 방향 정렬 및 기타 옵션을 포함한 DXF 클래스 파일의 정렬 기능.단상 절단과 양방향 절단 사이의 자유로운 전환을 실현합니다.

10) 실제 위치 및 편향 각도에 따라 광전 위치 지정 기능은 자동으로 절단을 조정합니다.

11) 보정 기능: 공구 편심 보정, 클리어런스 보정, 피치 보정;
12) 모든 종류의 보호: 소프트 및 하드 제한, 커터 압력 제한, 외부 비상 정지 제어 등.

최적화 소프트웨어:

1. Office에서 수행한 가져오기 가능한 최적화 결과
2. 절단 계획은 수동으로 생성 및 편집할 수 있습니다.
3. 복사 및 모바일 기능으로
4. 절단 순서의 수동 편집
5. 절단 계획은 X, Y 및 Z 모드로 빠르게 생성할 수 있습니다.
6. 여러 원본 및 작은 패치의 동시 최적화
7. 크기 제한 없이 최적화된 조판
8. 최적화된 결과 회전, 미러 관리 등
9. 소형 절단 최적화를 위한 우선순위 관리
10. 원본 유리판 최적화 우선 관리
11. 템플릿 스캐닝 기능 및 스캐닝 그래픽 처리
12. 원본 유리 시트 보관 관리
13. 20가지 효율적인 최적화 알고리즘
14. 절단 그래픽을 편집할 수 있습니다.
15. 라벨 디자인 및 라벨 인쇄(Label-WAY)
16. 최적화된 결과 보고서의 선명한 인쇄
17. 엑셀 데이터 파일 가져오기
18. Low-E 및 접착 유리 절단 관리
19. 일반적으로 사용되는 모든 그래픽 유형(Geo-Way)을 포함하여 350개의 매개변수 그래픽이 포함된 그래픽 라이브러리
20. 비정상 스캐닝 처리 기능을 갖춘 2차원 CAD 시스템(Cad-Way)
21. CNC 시스템의 디지털 신호를 그래픽 형성 지점으로 자동 변환
22. 중국어 인터페이스를 포함하여 소프트웨어 작동 인터페이스에 대한 많은 언어 선택이 있습니다.
23. 최신 국제 소프트웨어 개발을 추적하고 실시간으로 업그레이드된 버전을 제공하며 고객을 위한 최신 기능 요구 사항을 달성합니다.

LIJIANG GLASS 관련제품

Low-e 필름 삭제를 위한 자동적인 Low E 유리 필름 가장자리 비분쇄기

단열유리 가공기 : 복층유리 제조용 수직형 로이유리 필름 삭제기는 로이유리의 필름을 빠른 속도로 삭제하는데 사용됩니다.삭제 기계는 직사각형 유리와 모양 유리를 삭제할 수 있으며 6개의 서보 모터가 있습니다.

주요 특징:

양방향 유리 접근

더블 및 트리플 실버 로우 글라스 삭제

자동으로 유리 크기 측정

낮은 표면을 자동으로 구별

가장자리 삭제 조정 가능

헤드는 360°회전 가능 안전하고 전자동 장치

PLC 제어 시스템, 터치 스크린 인터페이스

6개의 서보 제어 시스템

지능형 제어 시스템, 일괄 처리 인식 가능

견적 요청:

1. 필름 삭제 기계의 기능은 무엇입니까?

주요 기능은 Low-Glass의 Edge Film을 제거하는 것입니다.

2. 왜 저유리 필름을 삭제해야 하나요?

절연 유리를 합성할 때 필름이 산화되는 것을 방지합니다.

3. 어떤 유리를 삭제해야 하나요?

오프라인일 때 Low-Glass

4. 수직 필름 삭제 기계를 사용하여 필름을 삭제하는 것 외에 필름을 제거할 수 있는 다른 방법은 무엇입니까?

수동, 수평날 연삭기, 양면 연삭기, 4날 연삭기, 절단기 등

5. 필름 분리기를 사용하면 어떤 이점이 있습니까?단점은 무엇입니까?다른 방법을 사용하면 어떤 이점이 있습니까?단점은 무엇입니까?

우리의 수직 필름 제거 기계를 사용하면 노동력을 절약하고 필름 제거 효과가 좋고 유리 평탄도가 좋으며 대형 판 유리에 추가 할 수 있습니다.단점은 전체 라인의 길이를 늘리고 넓은 영역을 덮는 것입니다.

수동 필름 제거 효과가 좋지 않고 속도가 느립니다.다른 사람들은 강화하기 전에 필름을 제거하는 것입니다. 강화하는 동안 흰색 유리와 낮은 유리의 가열 시간이 동일하지 않기 때문에 유리 변형이 발생하므로 이점에 너무 많은 투자가 필요하지 않습니다.

6. 강화 분할막 유리는 강화 분할막 후에도 좋은가?왜 그런 겁니까?

강화 후 필름 제거가 양호하고 유리 변형이 적습니다.

7. 삭제 기계에 사용되는 PLC, 서보 모터 드라이버, 주파수 변환기의 브랜드는 무엇입니까?

현재 델타 PLC 서보 모터 및 드라이브, 인버터 델타 및 슈나이더

8. 필름 삭제 기계는 몇 개의 섹션으로 나뉩니까?각 세그먼트의 치수는 얼마입니까?역할은 무엇입니까?

필름 삭제 기계는 3개의 섹션으로 나뉘며, 첫 번째 또는 세 번째 섹션은 주로 유리 입출력 및 저장을 위한 2.2미터, 중간 섹션은 주로 필름 삭제를 위한 5.3미터입니다.

9. 장치가 낮은 필름 표면을 구별할 수 있습니까?

필름 층을 자동으로 감지할 수 있습니다.

10. 필름제거제 사용시 유리의 길이와 너비를 입력해야 하나요?

아니요, 자동으로 감지됩니다.
