제품 상세 정보:
|
| 프로덕션명: | 격리 유리 공정 라인 | 맥스 충진 사이즈: | 2500mm*7000mm |
|---|---|---|---|
| 가스 농도: | >98% | 가스: | 아르곤 가스 |
| 보증: | 1년이요 | 브랜드: | Lijiang 유리 |
| 하이 라이트: | 98% 이중창 유리 기계,아르곤 가스 이중창 유리 기계,아르곤 가스 절연 유리 공정 라인 |
||
98% 아르곤 가스 충전으로 편리한 단열 유리 공정 라인을 작동하는 터치 스크린

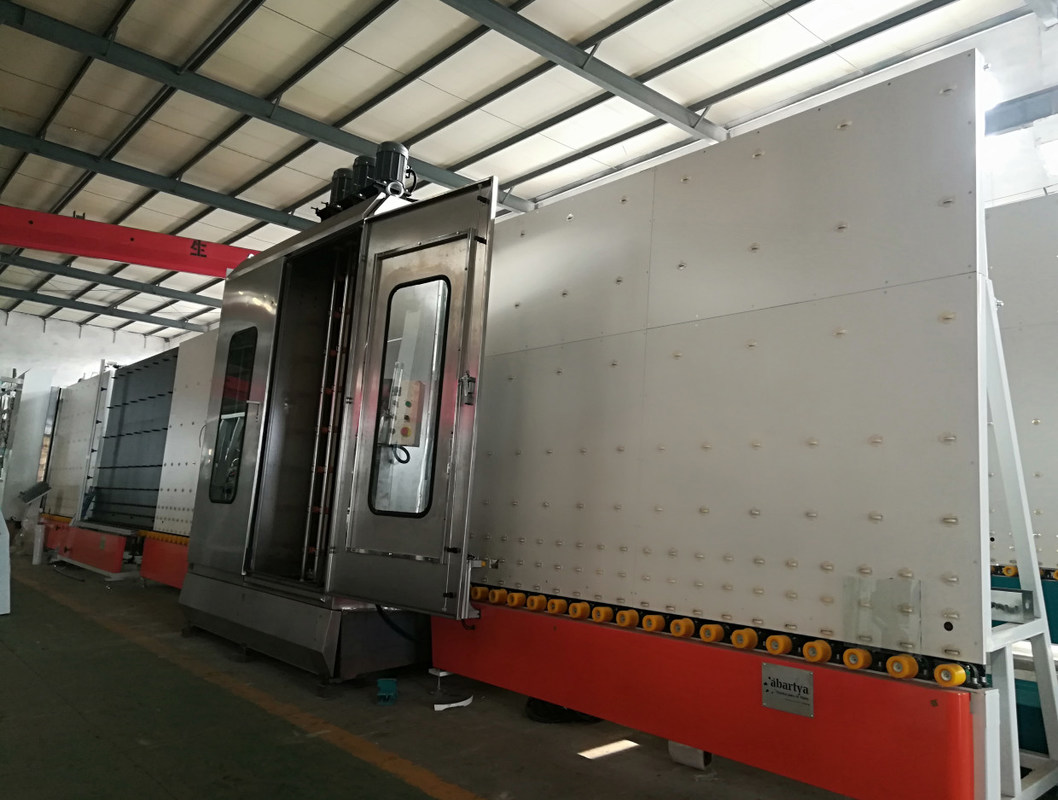

LJBZ2570PG 자동 수직 단열 유리 생산 라인에는 평판 유리 세척, 알루미늄 프레임 설치, 일반 단열 유리 유닛 프레스, 이중 단열 유리 유닛 프레스 및 이중 3층 단열 유리 유닛 프레스와 같은 기능이 있습니다.
LJBZ2570PG는 작은 설치 공간, 안정적인 성능, 고효율 및 편리한 유지 보수의 장점이 있는 알루미늄 테이프 절연 유리를 생산하기 위한 특수 장비입니다.
점보 사이즈 단열 유리 생산 라인의 주요 특징
● 터치스크린 인터페이스, 독일 Siemens PLC 제어 시스템
● 코팅 유리 및 로이 유리 자동 인식
●세탁기는 SS재질과 방수장치를 채용
자동 온도 조절 및 물 세척 시스템이 있는 물 탱크
● 3쌍의 부드러운 브러시로 온라인 및 오프라인에서 Low-E 유리를 청소할 수 있습니다.
●팬 자동 시작 및 정지 설정
● 공기 가열 시스템
●소음 저감 시스템
●세탁 속도 온라인 표시
●조절 가능한 압력판, 압력판 표면을 직선으로 유지
● 항공 플러그 연결 방식
삼중 단열 유리 및 특수 형상 단열 유리 생산에 적합
●에너지 절약을 위한 지능형 간헐적 작업
자동 단열 유리 가공 라인의 주요 매개변수
| 전원 공급 장치 | 전압 | 380 |
| 회수 | 60 | |
| 총 전력 | kW | ≈42 |
| 세탁 속도 | m/min | 2~10 |
| 최대 작업 속도 | m/min | 45 |
| 최소 유리 크기 | mm | 450×280 |
| 최대 유리 크기 | mm | 2500×7000 |
| 세척 유리 두께 | mm | 3~15 |
| Max.insulating 유리 두께 | mm | 60 |
| 컨베이어 높이 | mm | 500 |
| 총 가스 소비량 | L/분 | 1500 |
절연 유리 가공 기계는 고해상도 터치 스크린이 장착 된 Siemens 제어 시스템을 채택하여 작업자는 언제든지 생산 라인의 작업 매개 변수를 수정할 수 있으며 일상에 편리한 각 입력 및 출력 신호의 상태를 명확하게 표시할 수 있습니다. 기계의 유지 보수.

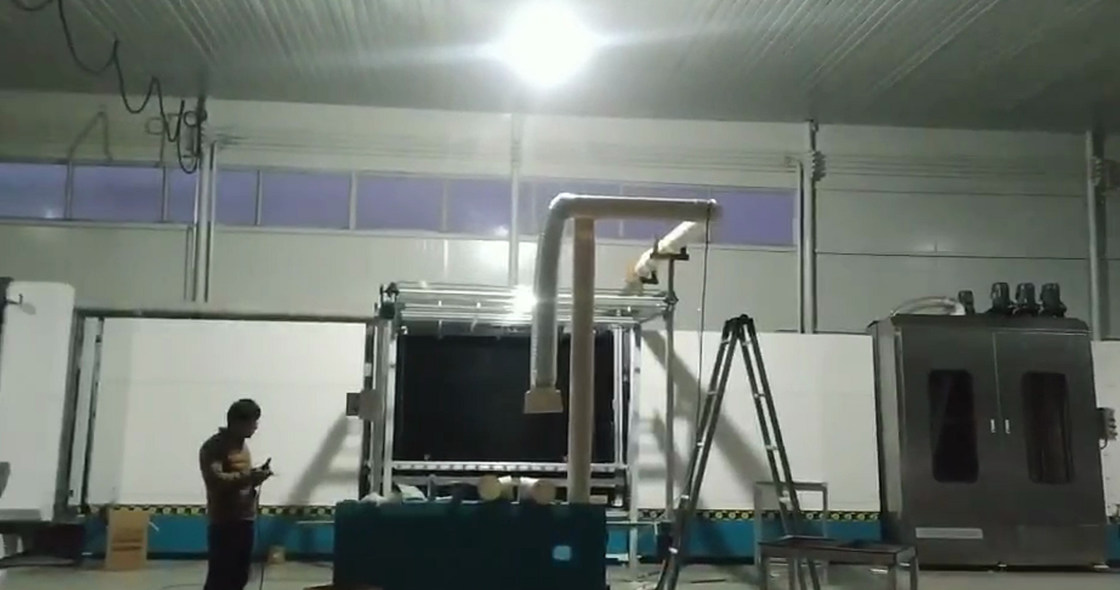

LJBZ2570PG 언로딩 섹션.
LJBZ2500PG는 눌린 부분의 면이 불변하기 때문에 활 모양의 유리나 꼬인 유리에는 적합하지 않습니다.
LJBZ2500PG는 새로운 형태의 인플레이션 기술이 적용된 프레스입니다.이 장비는 다양한 가스 또는 혼합 가스의 첨단 유리 프레스 팽창기에 적합합니다.각 가스 또는 혼합물이 단열 유리로 채워지기 전에 제어 시스템이 미리 설정된 가스 유형(혼합 가스의 혼합 비율 포함)과 유량을 감지하기 때문입니다.
LJBZ2500PG 유리 압축 및 팽창 섹션은 이중 절연 유리 유닛 또는 3층 절연 유리 유닛을 동시에 누르는 데 적합합니다.이 기계는 모든 종류의 평판 유리(코팅 유리 및 접합 유리 포함)를 누를 수 있습니다.
LJBZ2500PG는 절연 유리의 가스 농도를 온라인으로 측정하는 데 사용할 수 있습니다.장비 앞의 측정 장치는 유리의 크기와 두께를 정확하게 측정하고 필요한 가스량을 계산할 수 있습니다.
LJBZ2500PG는 길이가 1.5m 미만인 두 개의 중공 유리 유닛으로 가스를 동시에 압축할 수 있어 특히 길이가 1.5m 미만인 유리의 경우 생산 효율성이 크게 향상됩니다.
주요 특징
• 단열유리 2장을 동시에 가압 및 팽창시키며, 각 단열유리는 90% 이상의 아르곤 가스로 채워져 있습니다.
• 한 번에 두 개의 IGU를 압착하면 압착된 부분의 변형을 더 잘 방지할 수 있습니다.각 1m * 1m 이중 유리는 27 초에 도달 할 수있어 작업 효율성이 크게 향상됩니다.
• 고속 IG 공정 라인, 2019년 중국 특허 획득
• 이송부에서 압착부까지 각 부품이 분리
• 공장의 대량 생산에 적합합니다.초고속
• 작업을 기다리는 씰링 로봇의 문제를 해결합니다.1명의 작업자가 2개의 IGU용 스페이서 프레임 2개를 설치합니다.
• ERP 시스템은 자동으로 유리 크기 및 라벨링(프레스 전후 라벨링)을 측정합니다(선택 사항).
기술 데이터
| 최대유리 크기 | 2500mm*7000mm |
| 가스 충전을 위한 최대 유리 크기 | 2500mm*7000mm |
| 최소유리 크기 | 280mm*450mm |
| 유리 두께 | 3-15mm |
| 단열 유리 두께 | 60mm |
| 유리 세척 속도 | 2-10m/분 |
| 유리 컨베이어 속도 | 45m/분 |
| 세척 브러쉬 | 0.1mm 모발의 부드러운 브러시 3쌍 |
| 상수도 | 물 소비량: 0.5t/h 전도도: 40μs/cm |
| 급기 | 흐름: 0.8m/min |
| 기압 | ≥0.8MPa |
| 총 전력 | 3P 380V 50HZ 54.5KW |
| 평평한 유리 두께 | 3-30mm |
LIJIANG GLASS의 다른 제품들
터치 스크린이 있는 아르곤 가스 충전 기계
이 아르곤 가스 충전 기계는 수동 충전 기계이지만 아르곤 가스 값을 표시하는 터치 스크린이 있습니다.그리고 이 충전 기계는 단열 유리에 채우고 싶은 가스 값을 설정할 수 있습니다.
아르곤 가스 충전 기계의 종류
일반 수동 아르곤 가스 충전 기계 및 새로운 고속 아르곤 가스 충전 기계
아르곤 가스를 채우는 격리 유리제 수동 아르곤 가스 충전물 기계
LJCJ02 스마트 단열 유리 가스 충전 기계의 유형은 단열 유리 충전을 위한 특수 장비입니다.마이크로 컴퓨터에 의한 장치 및 폐쇄 루프 제어 시스템, 지능형 장비의 높은 수준, 정확한 제어, 조정 가능한 공압 농도를 형성하기 위해 센서에서 가져온 장치는 충전 효율이 높고 작동이 간단합니다.중공 유리 장비의 성능을 더욱 향상시키는 것이 필수적입니다.
1. 주요 기능
• 절연유리에 아르곤을 충전할 때 사용
• 고효율, IGU 4개 허용
• 가스가 가득 차면 알람이 울리고 자동으로 중지됩니다.
• 가스값 데이터 설정 및 표시 가능
2. 사양 및 기술일자 :
| 안건 | 값 |
| 전원 공급 장치 | AC220V 50Hz |
| 0.5kw | |
| 윤곽 치수 | 600X400X1210mm |
| 기계 순중량 | 40kg |
3. 생산의 주요 구조
가스 충전 기계는 나무 부분으로 구성됩니다.충전 가스, 제어 및 감지가 있습니다.충전 가스 부분은 주로 출구 회로, 리턴 회로 및 제어 밸브로 구성됩니다.컨트롤러 부분은 주로 터치 스크린, 시작 그룹 선택 스위치, 제어 버튼, 컨트롤러 및 부저 알람으로 구성됩니다.감지부는 주로 센서로 구성됩니다.
4. 이용조건
1. 아르곤 가스 소스: 압력 0.2Mpa.
공기 압축기 기계 소스: 압력 0.4Mpa.
사용 환경: 0~40℃, 결로가 없을 것, 조작반 및 컨트롤 박스는 물의 침입이 없어야 합니다.
5. 인플레이션 전에 기술적 매개 변수를 조정합니다.
5.1 패널의 제어 밸브를 통해 아르곤 흐름을 조정하고 아르곤 흐름을 조정하면 아르곤이 작을수록 유리 흐름이 작아 제어 시스템의 정확도를 높이고 깨진 유리를 방지할 수 있습니다.처음에는 유량을 낮추는 것이 가장 좋으며, 작업자가 작동할 수 있을 때 점차적으로 기류를 증가시켜 충전 속도를 높이고 작업 효율을 높이지만 사용 초기 단계에서는 기류를 최소로 조정해야 하며, 그런 다음 점차 증가하지만 충전 속도를 너무 빨리 조정할 수 없습니다. 그렇지 않으면 공기와 아르곤이 손상됩니다. 분리층의 중공 유리 공동은 가스 농도와 가스 농도 감지의 정확도를 감소시킵니다.
5.2 팽창 압력 설정: 과도하게 높은 팽창 압력으로 인해 이중층 유리가 손상되는 것을 방지하기 위한 것입니다.우리는 작동 압력을 0.2mpa로 만들고 제어판의 아르곤 감압 밸브를 0.1-0.2mpa로 조정해야하며,이 경우 공기 압축기의 공기 공급원을 0.4mpa로 만들어야합니다.
단열 유리의 크기와 팽창률에 따라 압력의 상한과 하한을 설정합니다.이중층 유리가 1.5m×1.5m보다 큰 경우, 공기 압축기의 공기 공급원은 더 큰 값으로 적절하게 조정된다.
여섯, 설치 및 조정
6.1 장비를 안정적으로 배치하고 컨트롤러 및 제어 시스템의 손상을 방지하기 위해 주의를 기울여야 합니다.
6.2 전원 소켓, 메인 공기 인터페이스, 출구 파이프 및 리턴 파이프를 연결합니다.
5.설치 및 조정
5.1 장비를 부드럽게 배치하고 컨트롤러 및 제어 시스템이 떨어지거나 손상되지 않도록주의하십시오.
5.2 전원 소켓, 전체 공기 인터페이스, 출구 파이프 및 리턴 파이프를 연결합니다.
7.인플레이션 전에 기술적 매개변수를 조정하기 위해
7.1 패널의 제어 밸브를 통해 아르곤 유량을 조정합니다.아르곤이 작을수록 유리 유속이 작아집니다.이것은 제어 시스템의 정확도를 향상시키고 깨진 유리를 방지할 수 있습니다.처음에는 유량을 낮추는 것이 가장 좋으며, 작업자가 작동할 수 있을 때 점차적으로 공기 흐름을 증가시켜 충전 속도를 높이고 작업 효율을 향상시키되 사용 초기 단계에서는 공기 흐름을 최소로 조정해야 하며, 그런 다음 점차 증가하지만 충전 속도를 너무 빨리 조정할 수 없습니다. 그렇지 않으면 공기와 아르곤이 손상됩니다. 분리층의 중공 유리 공동은 가스 농도와 가스 농도 감지의 정확도를 감소시킵니다.
7.2 팽창 압력 설정: 과도하게 높은 팽창 압력으로 인해 이중층 유리가 손상되는 것을 방지합니다.우리는 작동 압력을 0.2mpa로 만들고 제어판의 아르곤 감압 밸브를 0.1-0.2mpa로 조정해야하며,이 경우 공기 압축기의 공기 공급원을 0.4mpa로 만들어야합니다.
단열 유리의 크기와 팽창률에 따라 압력의 상한과 하한을 설정합니다.이중층 유리가 1.5m×1.5m보다 큰 경우, 공기 압축기의 공기 공급원은 더 큰 값으로 적절하게 조정된다.
